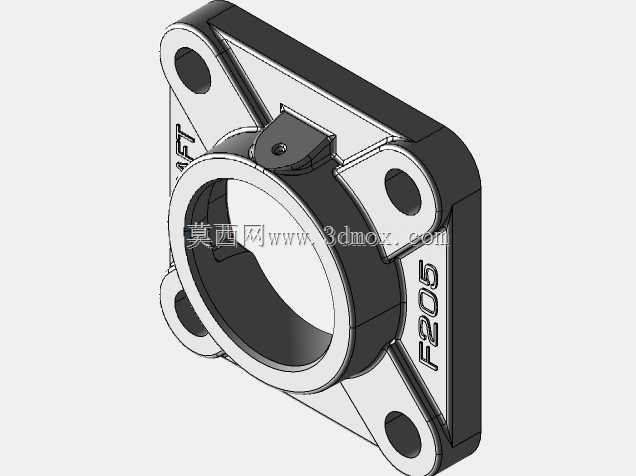

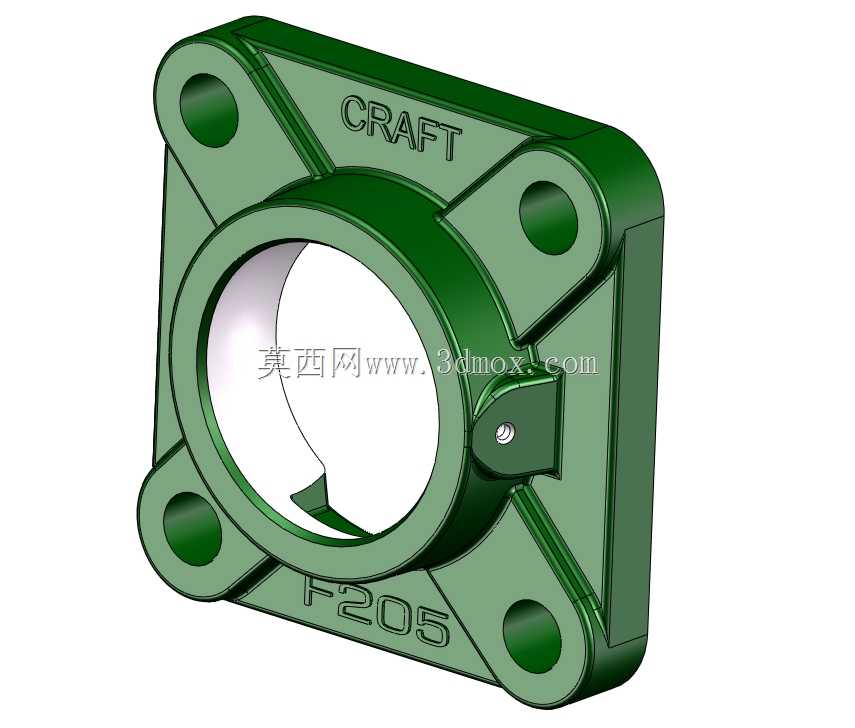

UCF205方形外球面带座轴承结构模型

项目分类:通用机械零部件 发布时间:2021-12-29 ID:476229
  • UCF205方形外球面带座轴承结构模型
  • UCF205方形外球面带座轴承结构模型

  在轻工输送线、小型食品加工设备、农用辅助机具这类对安装便捷性有要求的传动场景里,这类方形法兰式带座外球面轴承的出镜率一直很高。不同于需要配合轴承座单独加工安装孔的分离式轴承组件,这类一体化带座轴承把外球面轴承的调心功能和方形安装座的刚性支撑做了整合,现场安装时不需要额外做轴承与座体的配合公差校验,只要把座体四个安装孔对准设备机架的预装螺柱,拧紧固定螺母就能完成转轴的支撑装配,能大幅缩短现场设备组装和后期维护的换件时间。

  从结构功能上看,座体上方的紧定螺钉是用来锁定轴承内圈与穿入转轴的相对位置的,安装时把转轴穿入轴承内孔,调整好转轴的轴向位置后,拧紧这个紧定螺钉就能让内圈随转轴同步转动,避免转轴和内圈之间出现相对滑动磨损。外球面轴承的外圈与座体的安装孔是球面配合结构,这一设计让轴承具备一定的角度补偿能力,当机架上的安装面存在少量加工平面度误差,或者转轴运行中出现轻微挠曲变形时,轴承可以自动调整角度适配,不会出现卡滞、额外附加载荷的问题,能有效延长轴承的实际使用寿命。

  设计建模时,首先要确认座体的方形安装基准,四个安装孔的中心距是安装适配的核心边界尺寸,建模时要保证四个孔的位置度公差,避免出现现场安装时孔位错位无法装配的问题;座体中间的轴承安装孔为球面结构,建模时要保证球面的曲率与外球面轴承外圈的曲率完全匹配,同时要预留合理的配合间隙,既要保证轴承外圈可以在孔内小角度摆动实现调心功能,又不能间隙过大导致支撑刚性不足,运行中出现异常振动。座体上的铸造标识是实际量产产品的工艺特征,建模时保留这些特征能让模型更贴近真实零件的状态,方便做设备整体装配的效果展示。

  安装边界方面,这类方形座轴承的四个安装孔为通孔结构,适配的螺栓规格要和孔径匹配,安装时要注意座体的安装面与机架贴合面的平面度,虽然轴承有调心功能,但如果贴合面偏差过大,会导致座体受力不均,运行中出现座体开裂的问题。轴承内孔的尺寸对应205系列轴承的标准内径,适配的转轴直径要符合对应公差要求,穿轴时要避免硬敲硬砸损伤轴承的密封结构,紧定螺钉的拧紧力矩要符合规范,力矩过大会导致内圈变形,力矩不足则会出现转轴打滑的问题。

  在实际设备选型中,这类带座轴承多用于转速不高、载荷中等的传动部位,比如皮带输送机的托辊支撑、小型包装设备的辊筒转轴支撑、农用机具的传动轴支撑等场景,相比立式座轴承,方形法兰座的安装面是平面贴合,适合安装在设备的侧壁或者垂直安装面上,四个安装孔的固定方式能提供更稳定的抗倾覆能力,在存在一定径向冲击载荷的场景下也能保持可靠的支撑效果。建模过程中还要注意座体的倒角和铸造圆角特征,这些细节不仅是铸造工艺的要求,也能避免应力集中,提升座体的结构强度,轴承外圈的密封结构也要准确还原,真实产品的密封件是用来防止外界粉尘、水汽进入轴承内部润滑腔的,建模时还原这部分结构,能让模型在做虚拟装配验证时更准确地判断周边零件是否会和密封结构产生干涉。
