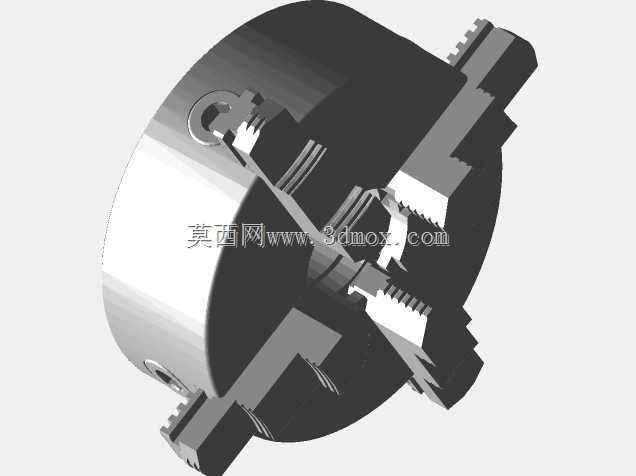

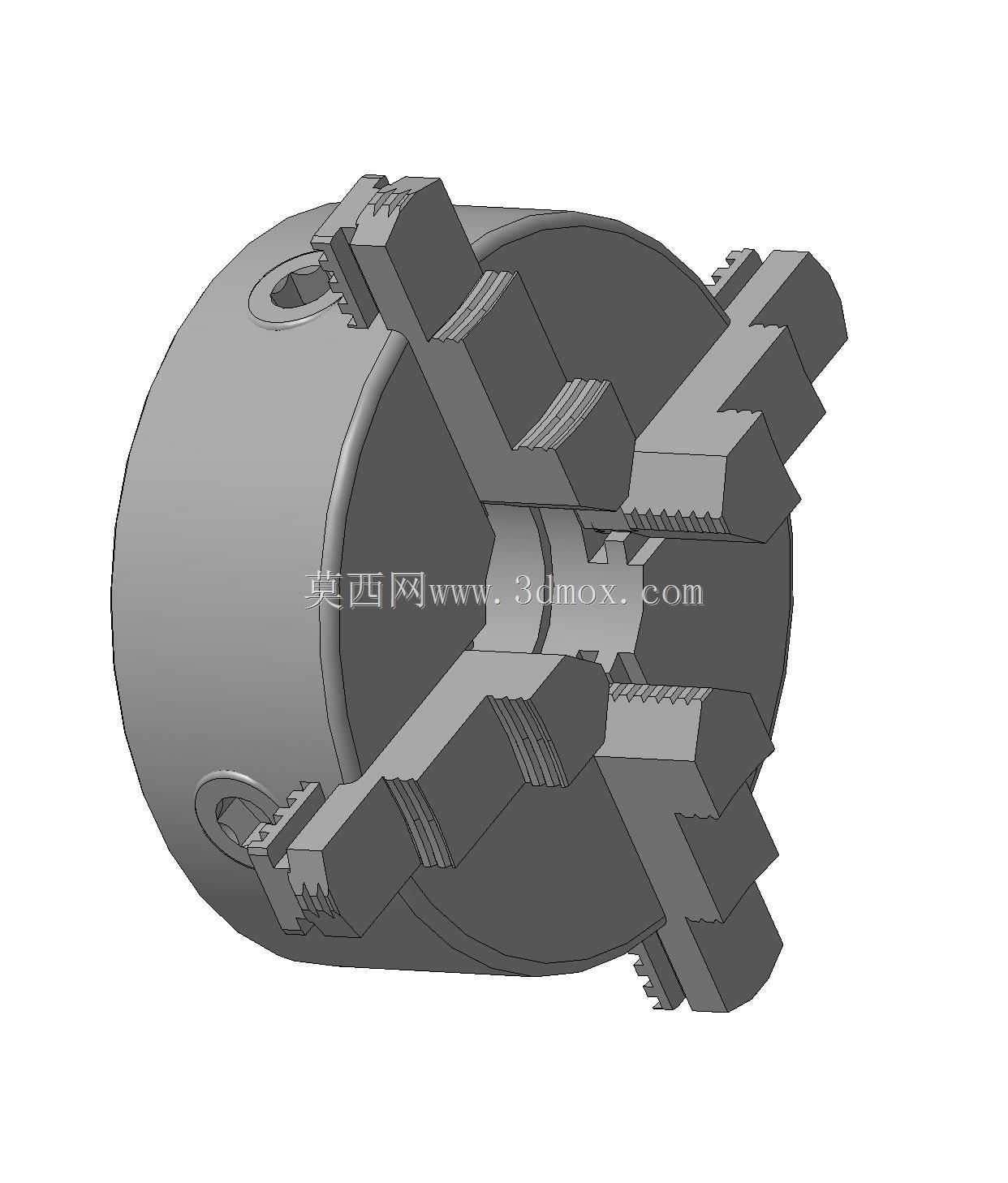

四爪自定心车床主轴卡盘结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:476230
  • 四爪自定心车床主轴卡盘结构
  • 四爪自定心车床主轴卡盘结构

  在普通车床与经济型数控车床的主轴端部装夹环节,这类四爪结构的卡盘是承担工件回转夹持的核心功能部件,和常见的三爪自定心卡盘不同,四爪的夹持接触面更大,对于方形、异形截面的棒料、盘类工件,能提供更均匀的径向夹紧力,避免薄壁工件装夹时出现的形变问题。从实际加工场景来看,不管是卧式车床的外圆车削、端面车削工序,还是钻床、铣床上配套分度头使用时的刀具或工件夹持,这类卡盘都能通过四个同步或独立可调的卡爪,完成对不同轮廓工件的可靠锁紧,防止高速回转时工件飞出的安全隐患。

  设计这类卡盘结构时,首先要匹配主轴端部的连接尺寸,250毫米规格的卡盘通常适配C6、D8规格的主轴法兰连接端,安装时要保证卡盘端面和主轴轴线的垂直度误差控制在0.02毫米以内,否则会出现加工时的工件跳动超差问题。卡盘内部的盘丝结构和四个卡爪的啮合间隙是设计重点,间隙过大会导致卡爪重复定位精度不足,间隙过小则会出现卡爪移动卡滞、夹紧力不足的问题,通常设计时会将盘丝和卡爪齿条的啮合侧隙控制在0.03-0.05毫米之间,兼顾移动顺畅度和夹持刚性。卡爪的齿形采用渐开线啮合结构,相比矩形齿能承受更大的夹紧扭矩,在重切削工况下不会出现卡爪滑脱的问题。

  从外形安装边界来看,该卡盘的外径为250毫米,总厚度(不含卡爪伸出量)控制在120毫米左右,四个卡爪的单爪行程为20毫米,可夹持的工件外圆范围从30毫米到220毫米,也可通过反装卡爪实现更大直径盘类工件的外撑夹持,内撑夹持范围可覆盖80毫米到250毫米。卡盘本体采用高强度铸铁整体铸造而成,经过时效处理消除内应力,避免长期使用后出现本体变形导致的精度丧失,卡爪部分采用40Cr合金钢调质处理,表面淬火硬度达到HRC45-50,保证长期夹持工件时卡爪夹持面不会出现磨损凹陷,延长卡盘的使用寿命。

  在实际设备选型匹配时,除了要核对卡盘和主轴的连接法兰尺寸,还要核算卡盘的最高允许转速,250毫米规格的四爪卡盘由于动平衡等级的限制,最高工作转速通常不超过2000转每分钟,在高速精车工序中使用时,需要额外对卡盘做动平衡校正,将动平衡等级控制在G6.3以上,避免高速回转时的振动影响加工表面粗糙度。日常维护时,需要定期拆开卡盘清理内部的切屑和切削液残留,在盘丝和卡爪的滑动面涂抹锂基润滑脂,防止切屑卡滞导致卡爪移动不畅,每次装夹工件后要确认四个卡爪都和工件表面可靠接触,避免单爪悬空导致的夹持失效。

  和液压动力卡盘相比,这类手动四爪卡盘的结构更简单,成本更低,维护难度小,在单件小批量的机加工车间、维修车间的设备上应用非常广泛,不需要额外配置液压站、回转油缸等配套部件,安装后即可直接使用,对于加工批量不大、工件轮廓多变的加工场景,适配性远高于专用的液压夹具。在设计建模过程中,需要重点还原卡盘内部的盘丝螺旋结构、卡爪和盘体的配合槽结构、卡盘和主轴连接的止口与螺栓孔位置,保证模型装配后卡爪可以沿径向顺畅滑动,和实际产品的运动逻辑完全一致,方便后续做设备装配干涉检查、加工工艺仿真时直接调用。
