机车手把集成式控制按钮块结构设计

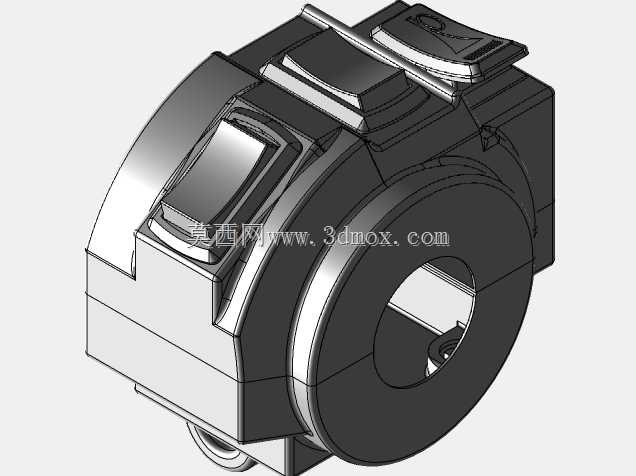

　　这款手把集成控制按钮块，主要适配两轮机动车、电动代步车的方向把安装场景，日常骑行过程中，驾驶员无需离开手把握持位置，就能直接完成灯光切换、喇叭触发、信号启闭等高频操作，是骑行操控链路里直接和使用者交互的核心部件。从实际装车的工况来看，这类部件长期暴露在户外环境，要耐受日晒雨淋、路面颠簸带来的持续振动，还有不同季节的高低温变化，所以结构设计上首先考虑的是安装可靠性和操作容错率。整个部件的主体基座采用卡扣加抱紧式的安装结构，中心的通孔尺寸完全匹配常规直径22mm的方向把钢管，安装时直接套入把管对应位置，通过基座下方的锁紧耳结构用螺栓收紧，就能牢牢固定在把管上，不会因为长期振动出现移位、偏转的问题，安装边界上预留了足够的走线空间，内部的线束可以顺着把管内部走线，避免线束外露被拉扯、磨损。

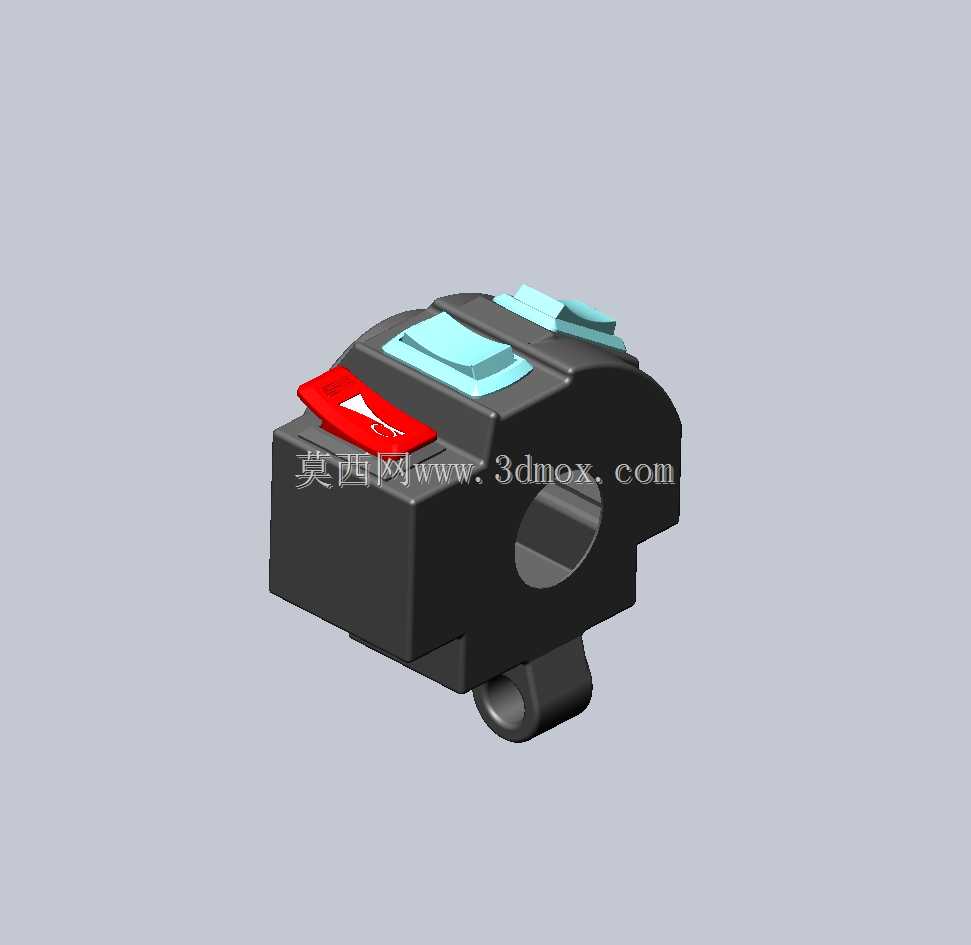

　　功能布局上，不同功能的按键做了明确的触感区分，红色的翘板按键对应需要快速触发的功能，比如喇叭或者紧急灯光开关，按键的按压行程设置在3mm左右，按压力度控制在15-20N，既不会因为骑行过程中的轻微震动误触发，也能在需要操作的时候不用刻意调整手势就能按到位；两个浅蓝色的按键对应灯光切换、转向信号这类需要明确档位感的功能，按键表面做了内凹的弧度设计，和指腹的贴合度更好，操作的时候能清晰感知到档位切换的到位反馈，不会出现操作后不确定是否触发的情况。

　　设计思路上没有采用零散按键单独固定的方案，而是把所有操控按键集成在同一个基座上，一方面减少了把手上的零散部件数量，降低装配时的工序复杂度，装配的时候只需要完成一次基座固定、一次线束接插就能完成整个操控模块的安装，比零散安装多个独立开关的效率提升60%以上；另一方面集成式的结构密封性能更好，基座的合模面都做了止口设计，按键和基座的配合位置预留了密封胶圈的安装槽，能有效阻挡雨水、灰尘进入部件内部，避免内部触点因为受潮、进灰出现接触不良的问题，大幅提升部件的使用寿命。

　　从结构细节来看，基座的外形做了圆弧过渡处理，没有尖锐的棱角，即使骑行过程中手部意外滑动碰到部件边缘，也不会出现刮伤的情况；按键的凸起高度控制在8mm以内，不会因为突出过多被意外磕碰触发，同时也能保证戴薄款骑行手套的时候也能准确分辨不同按键的位置，不用低头查看就能完成盲操作，这一点对骑行安全来说至关重要——骑行过程中视线离开路面哪怕一秒钟都可能带来安全隐患，所以按键的布局、触感区分都围绕盲操作的需求做了优化，常用的红色按键位置刚好对应大拇指自然放置的活动范围，操作的时候大拇指只需要小幅度活动就能触达，不需要改变整个手的握持姿势。

　　内部的触点结构采用自清洁式的滑动触点设计，每次按键按压的过程中，触点之间会产生微小的相对滑动，磨掉触点表面因为氧化产生的绝缘层，长期使用也不会出现触点接触电阻过大、功能失效的问题；基座内部设置了专门的线束固定卡槽，线束接入后会被卡槽牢牢固定，即使外部的线束受到拉扯，力也会作用在卡槽上，不会直接传递到触点位置导致线束脱焊、脱落。安装位置的选择上，这个按钮块通常安装在离合器或者刹车握把的内侧，和握把的距离保持在20mm左右，既不会影响握把的正常操作，也能保证按键在大拇指的最佳操作范围内，不同车型适配的时候，只需要调整在把管上的轴向位置，就能适配不同手大小的驾驶员的操作习惯，不需要额外做结构修改。

　　材质选择上，基座部分采用耐候性较好的工程塑料，能在-30℃到80℃的温度范围内保持足够的结构强度，不会因为低温变脆、高温变软；按键部分采用软质包覆的工程塑料，表面的触感更柔和，冬季低温环境下操作也不会有明显的冰感，同时按键的耐磨性能更好，长期反复按压也不会出现表面掉漆、字符磨损的问题。整个部件的外形尺寸控制在长65mm、宽45mm、高40mm以内，安装后不会在车把上占用过多空间，给其他附属配件比如手机支架、后视镜座留出足够的安装位置，不会出现部件之间的干涉问题。
