车辆悬架用螺旋弹簧阻尼减震器结构

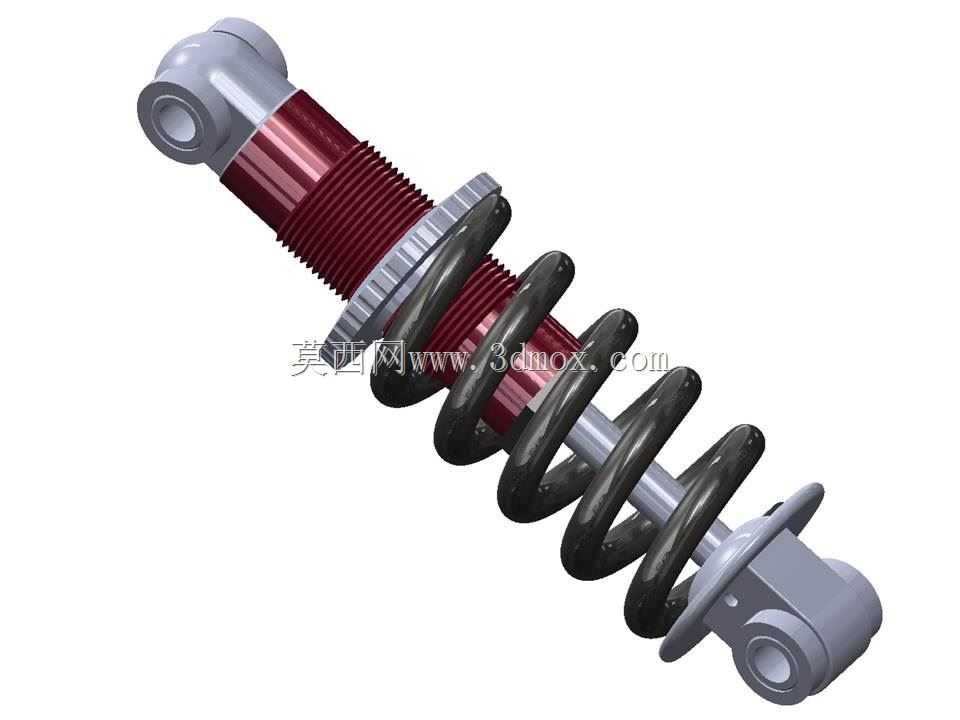

　　该减震结构主要面向非独立悬架的乘用车辆、小型工程作业代步设备的行走系统配套，也可适配部分需要行程缓冲的工业自动化台架、小型移动作业平台的震动隔离场景，核心作用是吸收行走过程中路面传递的冲击动能，通过阻尼介质的节流作用耗散震动能量，避免冲击载荷直接传递至车架或台架主体，同时抑制螺旋弹簧压缩回弹过程中的往复余震，保证搭载主体的运行平稳性与结构连接可靠性。从结构设计逻辑来看，该部件采用同轴集成式布局，将阻尼缸体与螺旋弹簧嵌套布置，阻尼芯杆与下端安装吊耳刚性连接，缸体外壁加工有梯形调节螺纹，配合带齿形防滑结构的弹簧预紧调节环，可根据实际承载需求调整弹簧初始预压量，匹配不同载荷下的悬架静行程，避免空载时弹簧过软导致的悬架打底，

　　或是重载时弹簧过硬丧失缓冲能力。上下两端均采用环眼式铰接安装结构，铰接孔内可压装橡胶衬套或复合轴套，既能够补偿安装过程中的少量角度偏差，也可以过滤高频小幅震动，避免金属铰接面出现硬接触磨损。螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝径经过刚度匹配计算，在有效工作行程内刚度曲线保持线性，不会出现刚度突变导致的冲击感突变，弹簧表面做发黑防锈处理，适配户外多尘、遇水的复杂使用环境。阻尼缸体的外露活塞杆部分做硬质镀铬处理，表面粗糙度控制在Ra0.8以下，配合缸口的防尘封与油封结构，能够阻挡泥沙、粉尘进入阻尼腔，避免阻尼介质泄漏或是活塞杆表面划伤导致的密封失效。从安装边界来看，上下吊耳的铰接孔中心距在自由状态下为固定基准尺寸，

　　安装时需要保证两端铰接轴的平行度偏差不超过2°，避免侧向力作用在活塞杆上导致偏磨，弹簧的最大外径小于安装位的预留径向间隙，保证压缩过程中弹簧不会与周边的车架结构、管线发生干涉。该结构的有效工作行程覆盖常规非铺装路面的冲击位移量，在最大压缩行程位置设置有内置限位块，避免弹簧并圈或是阻尼缸触底造成结构损坏。在实际选型匹配时，需要结合搭载设备的整备质量、满载载荷、常用行驶路况的冲击频率，调整阻尼阀片的开度与弹簧刚度，保证阻尼力与弹簧刚度的匹配度，避免出现阻尼过小导致的弹簧余震过多，或是阻尼过大导致的缓冲行程不足、冲击感过硬的问题。建模过程中对阻尼缸的调节螺纹、弹簧端部的并圈磨平结构、吊耳的安装孔倒角、调节环的防滑齿形都做了细节还原，

　　能够直接用于悬架系统的装配干涉检查、运动行程模拟，也可作为同类缓冲减震部件设计的参考基准，在做台架震动测试仿真时，可直接提取该模型的刚度、阻尼参数边界，导入动力学仿真软件完成整车或台架的震动响应分析，减少重复建模的工作量。
