外螺纹直角快插气动接头结构设计

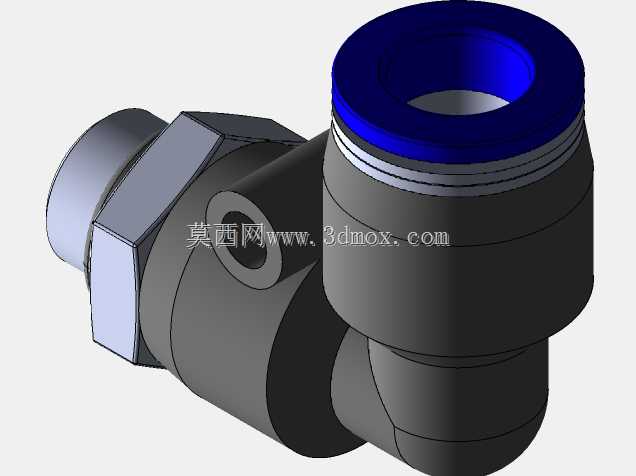

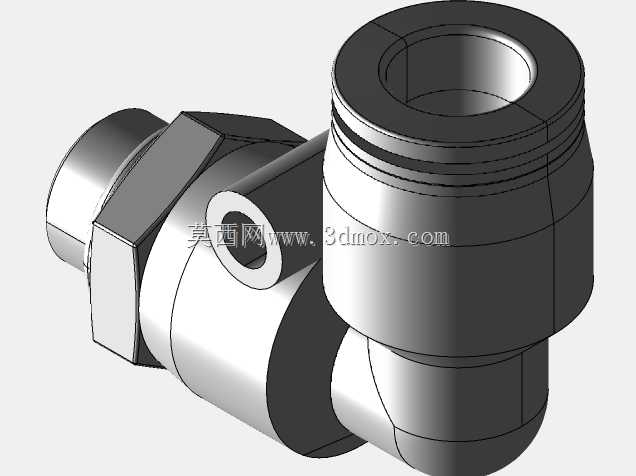

　　这款直角型外螺纹快插气动接头，是气动管路系统里应用频次极高的管路转向连接件，主要面向压缩空气输送场景下的管路直角转向需求，在自动化生产线气动回路、小型气动设备气路排布、工装夹具气路连接、轻工包装设备气动系统里都有大量应用，尤其适合安装空间局促、需要管路90度转向规避周边结构干涉的布设场景。从结构设计逻辑来看，接头采用L型直角通腔结构，一端为外螺纹连接端，用于直接拧入阀岛、气缸、气动处理元件的对应内螺纹接口，无需额外转接件即可完成刚性端固定；另一端为快插式气管连接端，采用弹性卡簧+密封圈的组合锁紧密封结构，接入对应外径的气动软管时，只需将气管垂直插入端口至限位位置，内部卡簧即可自动卡紧气管外壁，配合内置的丁腈橡胶密封圈实现端面密封，

　　无需额外缠绕生料带或使用卡箍紧固，拆卸时只需按压端口处的蓝色释放压环，卡簧即可张开，气管可直接拔出，大幅提升气路装拆维护的效率。设计过程中重点考量了安装边界的适配性，外螺纹端采用标准公制细牙螺纹规格，螺纹长度适配常规气动元件的接口深度，六角拧动面的对边尺寸符合通用气动接头的标准尺寸，使用普通开口扳手即可完成拧紧操作，无需定制专用工具；快插端的蓝色压环外径略大于接头主体外径，按压时手指有足够的施力面，即使在设备内部狭小空间操作，也能轻松按压完成气管拆装。接头主体采用黑色工程塑料注塑成型，兼顾结构强度与轻量化需求，内部流道做了圆弧过渡处理，避免直角通腔处出现直角锐边造成的气流紊流，降低压缩空气输送过程中的压力损失，

　　同时减少流道内的杂质积存风险。在安装尺寸控制上，接头的整体轴向长度、径向突出尺寸都做了紧凑化设计，L型转角处做了圆弧过渡强化，避免长期受管路拉扯应力出现转角处开裂的问题，外螺纹端与快插端的轴线垂直度控制在合理公差范围内，安装后不会出现气管歪斜、与周边零部件剐蹭的情况。实际选型使用时，需要注意匹配对应气管的外径规格与连接端的螺纹规格，快插端仅适用于硬度符合要求的气动PU管、尼龙管，不适用于软管或硬度过高的金属管路，外螺纹端安装时可根据密封需求在螺纹处缠绕少量生料带，拧紧力矩控制在合理范围，避免力矩过大造成螺纹滑牙或主体开裂。这类快插直角接头相比传统的卡套式直角接头，装拆效率提升数倍，且可实现多次重复插拔不降低密封性能，

　　在小流量气动回路中完全可以替代传统的金属直角接头，降低设备整体的管路连接件成本，同时减轻设备整体重量，在移动气动设备、小型自动化工作站的气路布设中优势尤为明显。设计建模时需要重点把控内部卡簧的安装槽尺寸、密封圈的压缩量、释放压环的行程范围，确保插拔力度适中，既不会出现气管受气压冲击脱落的问题，也不会出现插拔过于费力影响操作体验的情况，流道的通径需要与两端接口的通径保持一致，避免通径突变造成的气流噪声与压力损失，主体的壁厚需要满足1MPa工作压力下的强度要求，转角处的壁厚做均匀化处理，避免注塑成型时出现缩痕、内部气泡等缺陷影响结构强度。
