手动棘轮扳手配套棘爪金属结构件

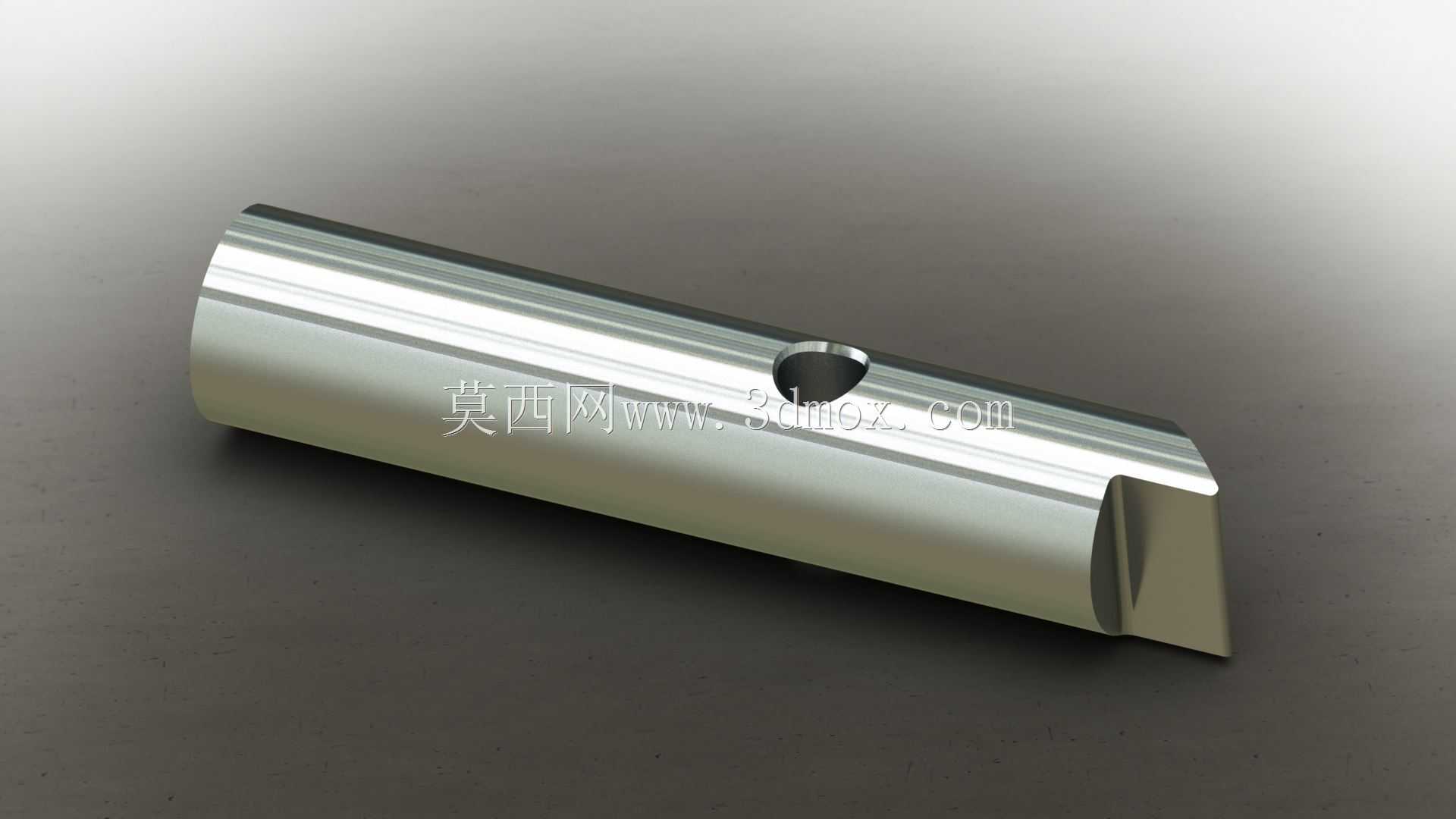

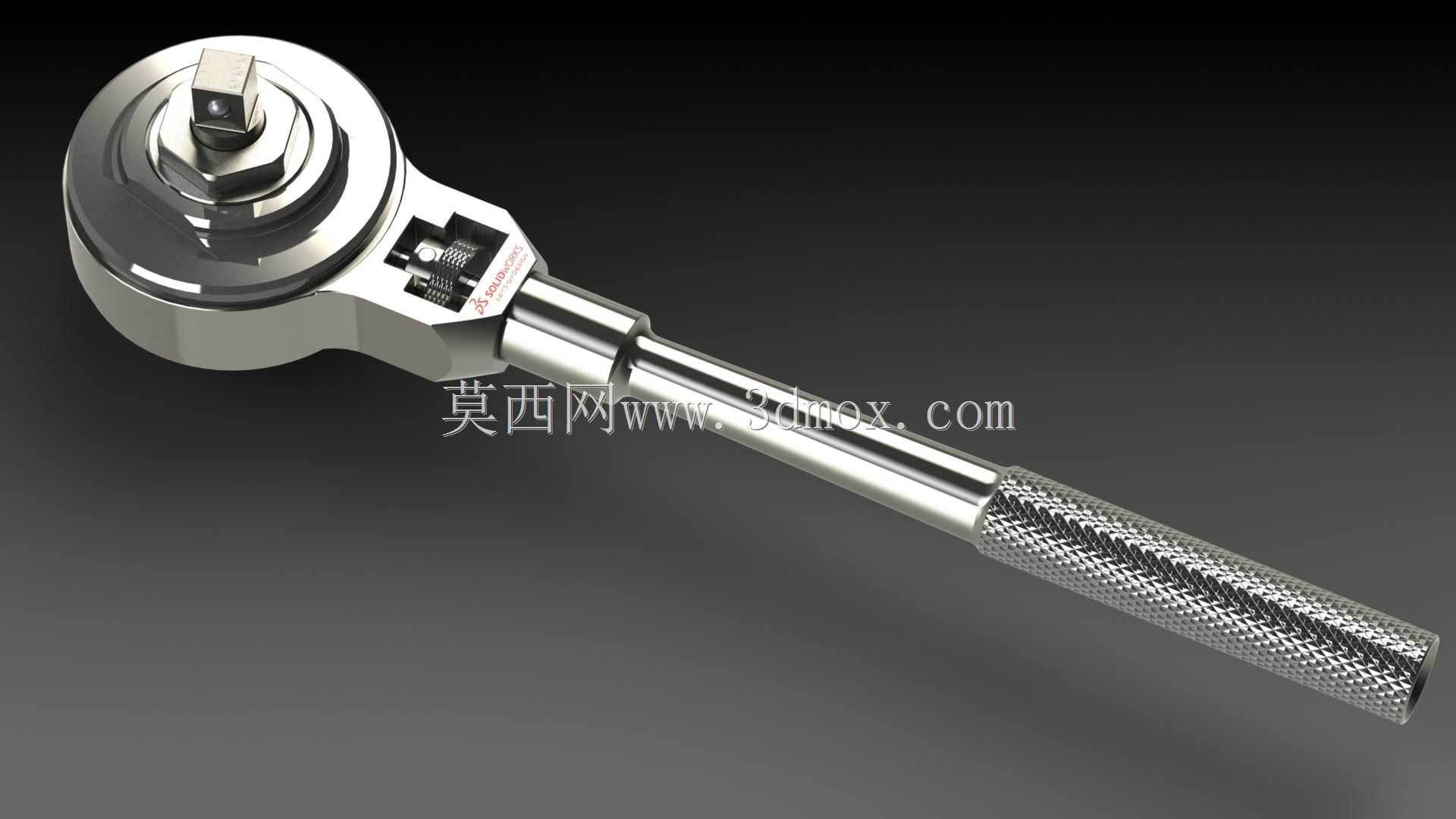

　　在手动拆装作业的场景里，棘轮扳手是设备维保、装配工位上出镜率极高的工具，而棘爪作为棘轮扳手内部实现单向间歇传动的核心零件，直接决定了工具的操作手感、承载能力与使用寿命。这款棘爪采用圆柱主体配合端部卡合齿的结构设计，主体圆柱段的直径与扳手头部的安装内腔做间隙配合，保证棘爪在腔体内可以顺畅摆动，不会出现卡滞或旷量过大的问题。从结构功能来看，棘爪侧面开设的径向通孔是用来安装定位销轴的，销轴穿过孔位后将棘爪铰接在扳手头部的基座上，作为棘爪摆动的旋转支点，孔位的同轴度公差控制在0.02mm以内，避免销轴装配后出现偏斜，导致棘爪与棘轮齿的啮合错位。端部的卡合齿面做了适配棘轮齿形的角度修型，齿面的倾斜角度与棘轮的齿槽角度完全匹配，

　　当扳手向工作方向转动时，棘爪在尾部弹簧的推力下卡入棘轮齿槽，带动棘轮同步转动实现螺栓或螺母的拧紧或松开；当扳手反向回摆时，齿面的倾斜角度会引导棘爪克服弹簧推力抬起，滑过棘轮齿面不会带动棘轮反转，以此实现单向传动、无需反复脱开套筒的操作效果。设计过程中需要重点考量棘爪的受力工况，在扳手施加额定扭矩时，棘爪的卡合齿根部是应力集中的核心区域，因此在齿根位置做了R0.3的圆角过渡，避免直角结构带来的应力集中导致齿根断裂，同时主体圆柱与卡合齿的衔接位置也做了平滑过渡处理，减少热处理过程中的开裂风险。安装边界方面，这款棘爪的整体长度适配1/2英寸规格的棘轮扳手头部内腔，圆柱段的长度略小于内腔的宽度，装配后两端与内腔侧壁保留0.1-0.

　　2mm的间隙，既不会出现轴向窜动，也不会因为侧壁摩擦影响棘爪的摆动灵活性；径向销轴孔的中心位置距离棘爪尾端的尺寸，需要匹配弹簧的安装空间，保证弹簧施加在棘爪尾部的推力可以让卡合齿紧密贴合棘轮齿面，不会出现啮合脱开的打滑问题。实际应用中，这类棘爪除了用在手动棘轮扳手内，也可以适配在其他需要单向间歇传动的小型机构中，比如手动绞盘、棘轮拉紧器等工具上，核心作用都是实现单向锁止、反向空程的传动功能。材质选择上这类零件通常采用合金结构钢加工，经过整体淬火加低温回火热处理后，表面硬度达到HRC45-50，既保证卡合齿面的耐磨性，长期啮合不会出现齿面磨损失效，也让芯部保留足够的韧性，承受冲击载荷时不会出现脆性断裂。齿面的粗糙度要求控制在Ra1.

　　6以下，减少与棘轮齿面相对滑动时的摩擦阻力，让扳手回摆时的手感更顺滑，不会出现卡顿的生涩感。在三维建模过程中，需要重点验证棘爪摆动过程中的运动干涉情况，模拟棘爪从完全卡入到完全抬起的整个摆动行程，确认棘爪的所有轮廓都不会与扳手内腔、棘轮齿顶、弹簧安装位发生干涉，同时要核对卡合齿在啮合位置的接触面积，保证齿面接触区域覆盖整个齿高的三分之二以上，避免局部接触应力过大导致齿面压溃。另外，棘爪尾端与弹簧接触的端面做了平面度处理，保证弹簧的推力可以垂直作用在尾端面上，不会出现侧向分力导致棘爪偏磨，长期使用后出现摆动卡滞的问题。
