立式数控铣床加工仿真设备三维结构

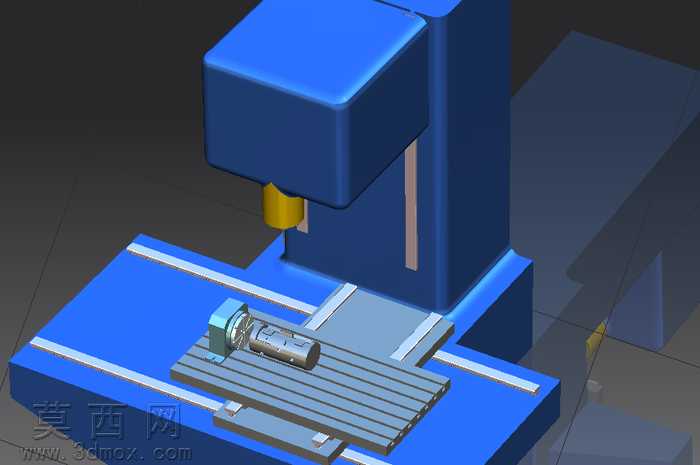

本作品为立式数控铣床的仿真三维模型，整体采用模块化建模思路完成全结构搭建，首先以立式铣床的经典布局为基础，拆分出床身基座、主轴箱、工作台、进给导轨、夹具组件五大核心模块，分别完成独立建模后再进行整体装配约束，保证各运动部件的相对位置符合真实机床的运动逻辑。模型渲染阶段采用工业设备常用的配色方案，床身主体赋予饱和度适中的蓝色哑光金属漆材质，模拟真实机床的铸铁喷塑外观，主轴端面的加工刀具赋予亮黄色硬质合金材质，工作台面的T型槽结构做了精细的倒角处理，赋予银灰色金属拉丝材质还原导轨的金属质感，台面上的装夹夹具做了分色处理，活动钳口与固定基座采用不同灰度的金属材质区分，清晰展现夹具的装夹结构。建模过程中对机床的运动结构做了精准还原，主轴箱的垂直进给导轨、工作台的横向纵向进给导轨都预留了运动副的约束空间，可直接用于运动仿真演示，夹具部分完整还原了螺杆锁紧、工件定位的结构细节，台面上装夹的圆柱形工件也做了装夹定位的细节表现，完全匹配真实铣床的加工装夹逻辑。整体模型布线规整，没有冗余的面数，既保证了结构细节的完整呈现，也兼顾了仿真运行时的流畅度，材质参数经过反复调试，在常规渲染环境下就能呈现出接近真实工业设备的视觉效果，可用于数控加工教学演示、机床结构认知、加工流程仿真等多种场景，模型的结构比例严格参考通用立式数控铣床的尺寸参数设计，各部件的尺寸比例协调，没有出现结构失真的问题，对于机床的防护结构、操作面板的简化处理也符合仿真模型的定位，在保留核心识别特征的同时避免了不必要的细节增加模型复杂度。
