移动式削尖加工专用中心设备结构设计

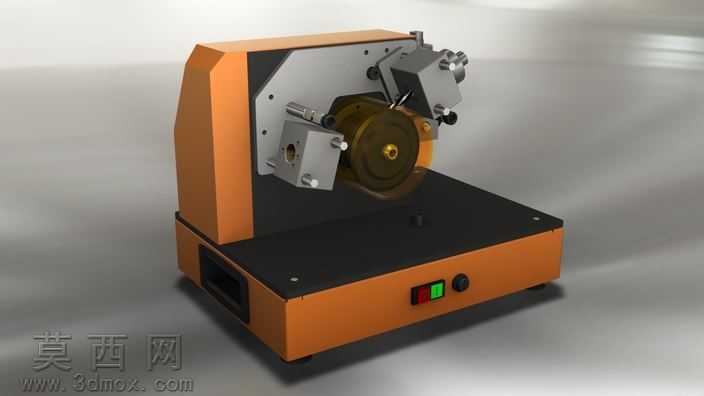

本作品为移动式削尖加工中心的三维数字化设计方案，整体采用台式紧凑型布局，通过三维建模软件完成全参数化结构搭建，从整机底座到上部执行机构均实现1:1比例还原，建模过程中对各零部件的装配公差、运动干涉情况进行了反复校验，确保各活动部件可实现预期的相对运动。外观渲染阶段采用工业设备常用的暖橙色作为机身主体配色，搭配黑色磨砂质感的操作台面，金属加工部件赋予银灰色金属拉丝材质，控制面板的按钮分别设置红绿配色区分启停功能，底座部分做了圆角过渡处理，既符合工业设备的安全设计规范，也让整机视觉效果更具现代工业质感。结构设计上，设备分为下部承载底座、中部磨削执行单元、上部工件装夹调节机构三个核心模块，底座内部预留了电气元件安装空间，侧面设置散热开口保证设备长时间运行的散热需求；中部核心磨削单元采用卧式磨轮布局，磨轮外侧设置防护结构避免磨削碎屑飞溅，磨轮的安装轴做了同轴度参数优化，保证磨削加工的精度稳定性；上部的工件装夹机构可实现多维度角度调节与位置移动，适配不同规格工件的削尖加工需求，装夹端设置了锁紧结构，可在加工过程中牢牢固定工件，避免位移影响加工精度。设计思路围绕小型化、可移动、高精度的削尖加工需求展开，摒弃了大型磨床的复杂冗余结构，在保证核心加工精度的前提下缩小设备体积，让设备可灵活布置在不同加工工位，既适合小批量工件的精密削尖加工，也可嵌入小型生产线作为配套加工工位使用，建模过程中对每个连接部位的紧固件都做了还原，方便后续生产加工时直接参考模型进行零部件选型与装配调试。
