摩托车发动机气缸三维结构设计

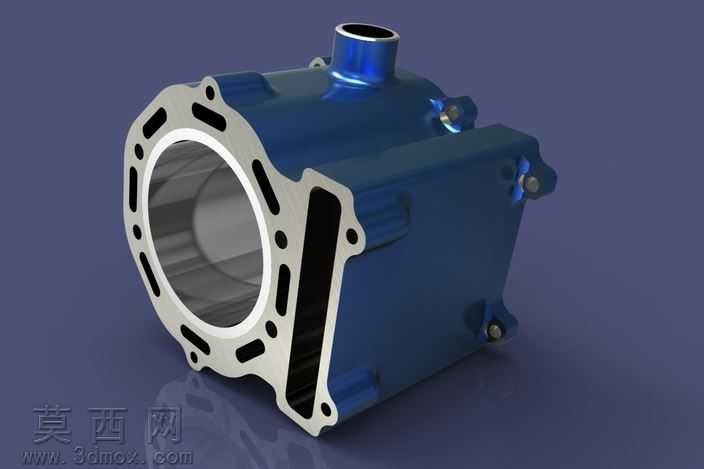

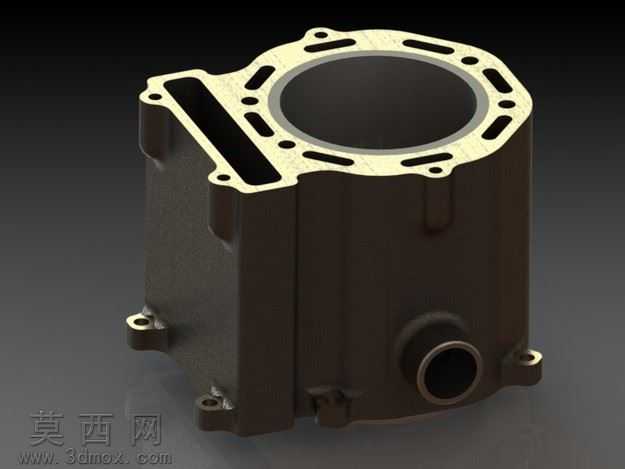

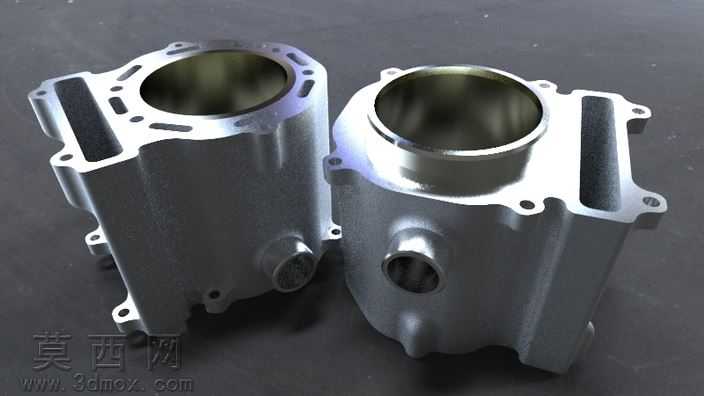

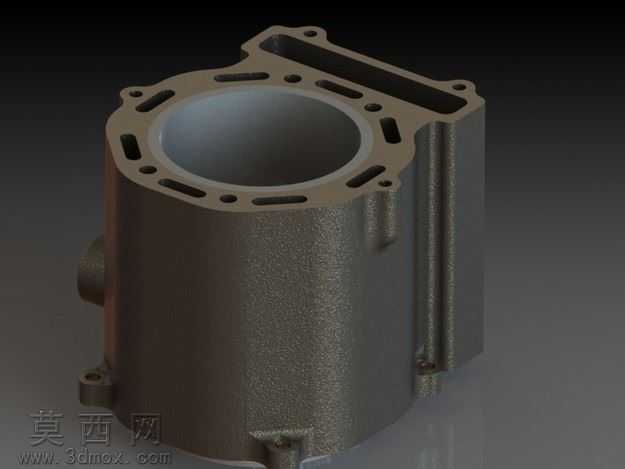

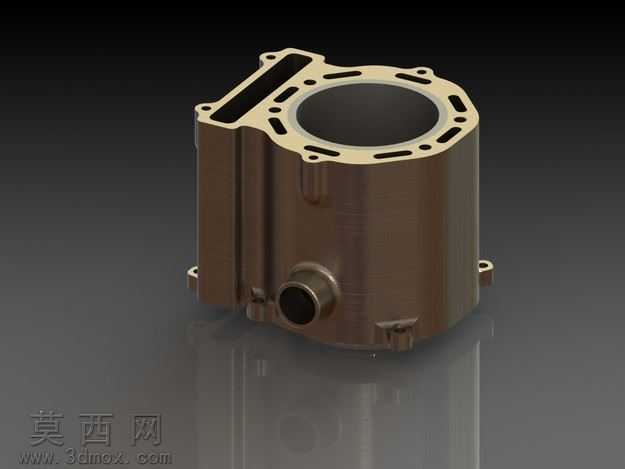

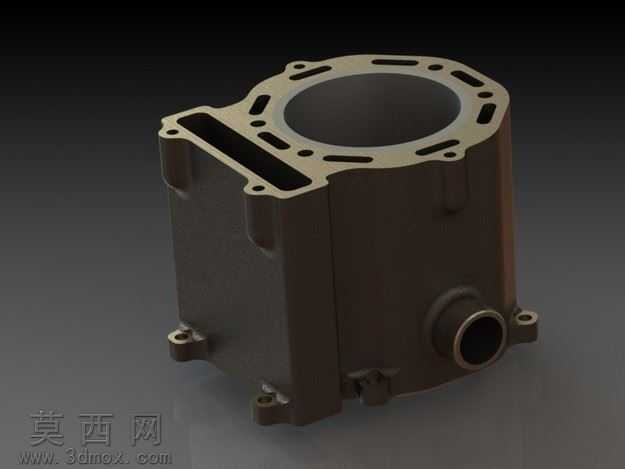

本作品为摩托车发动机气缸的三维参数化建模成果，建模阶段以实际量产摩托车气缸的测绘尺寸为基准，在三维建模环境中先完成整体轮廓的草绘定位，精准勾勒出缸体主体的圆柱腔体结构，同步对顶部密封法兰面的安装孔位、侧边散热连接结构、下部油路接口等特征进行分步建模。建模过程中严格遵循机械加工的工艺逻辑，对法兰面的螺栓过孔采用阵列特征完成排布，保证孔位间距的公差符合装配要求，缸体内壁的工作曲面做了连续曲率优化，避免出现应力集中的棱角结构。材质渲染阶段，针对气缸的不同部位做了差异化材质赋予：缸体主体采用铸铝合金材质，调整金属粗糙度参数还原压铸成型后的哑光金属质感，顶部密封贴合面做了精加工的金属光泽处理，侧边的油路接口采用深色金属材质区分功能区域，整体渲染采用影棚级柔光环境，添加地面反射效果突出缸体的结构轮廓与材质层次。结构设计上充分考虑发动机的工作需求，缸体外部的加强筋结构既提升了整体刚性，也为工作过程中的散热提供了更大的接触面积，侧边的安装定位凸台做了加厚处理，保证与发动机曲轴箱装配后的连接强度，油路接口的内径尺寸匹配发动机润滑系统的流量要求，内部腔体的壁厚经过受力仿真验证，可承受发动机工作时的高温高压燃气冲击。整个建模过程完全遵循正向设计流程，所有特征参数均可编辑调整，能够直接对接后续的工程图导出、有限元仿真分析以及数控加工编程环节，为摩托车发动机的动力性能优化、结构改进提供了精准的三维数字模型基础。
