波纹平顶适配太阳能瓶式照明装置

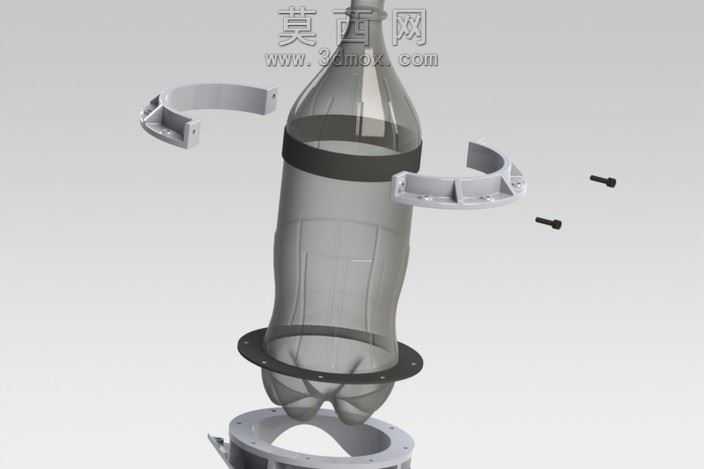

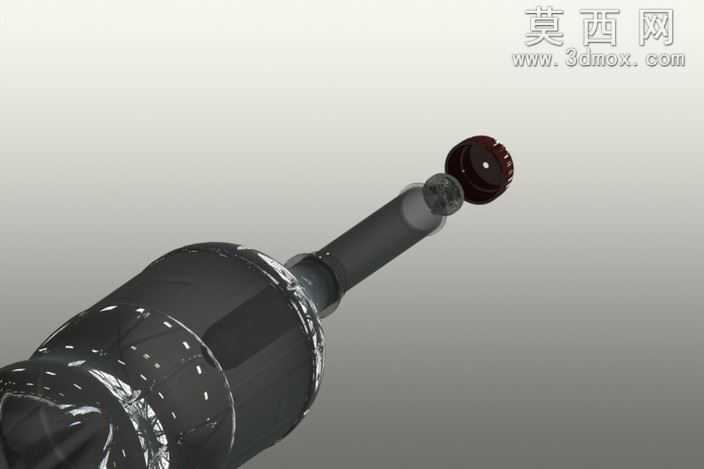

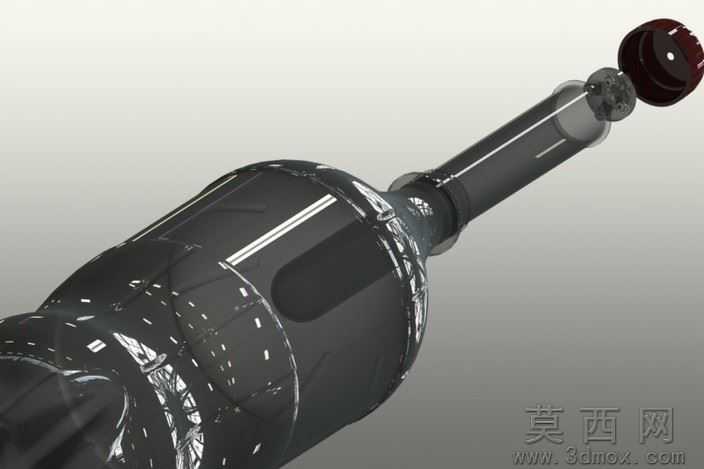

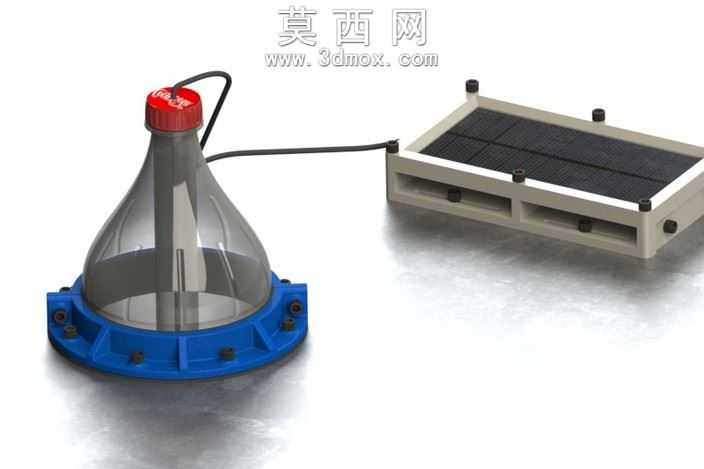

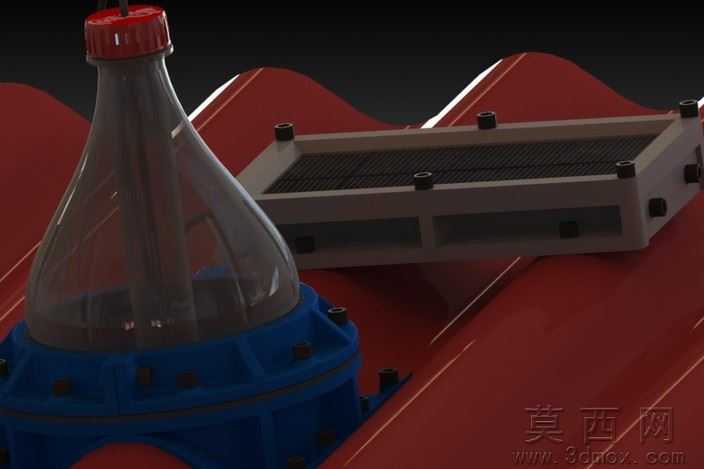

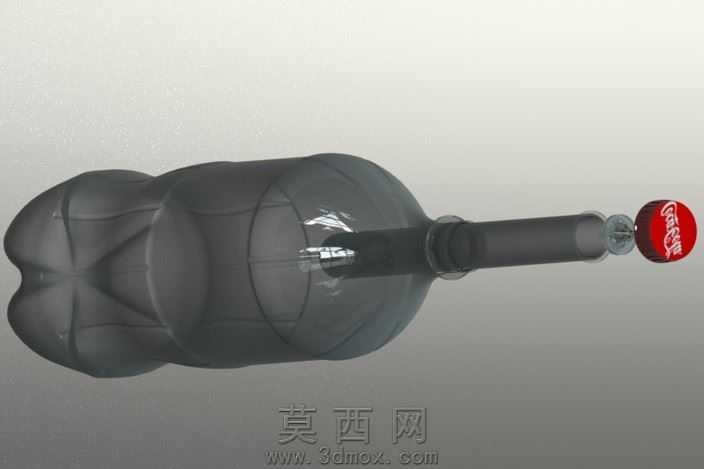

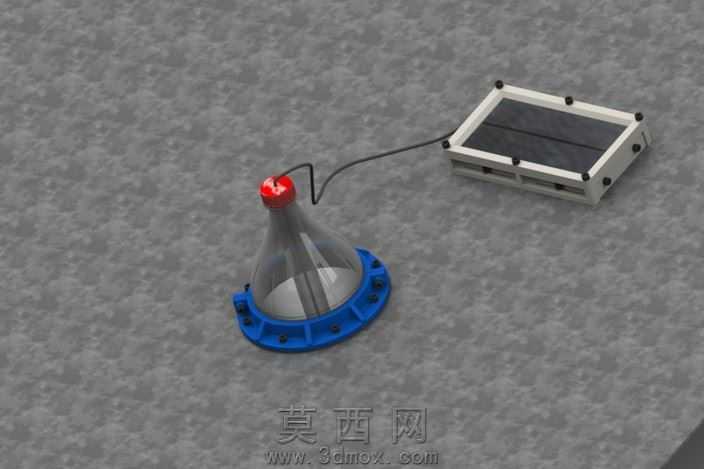

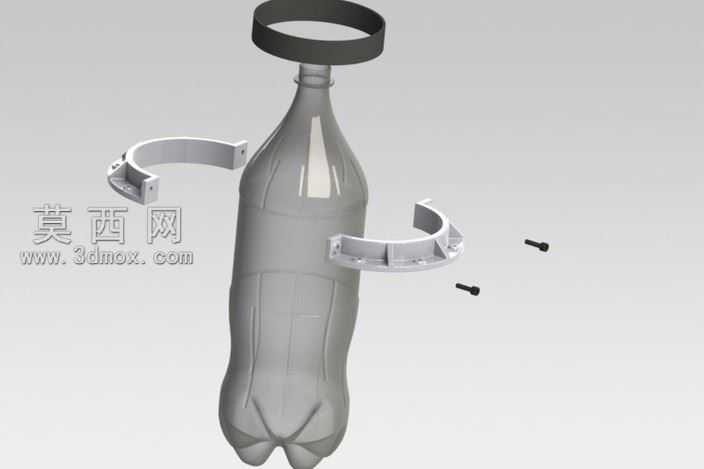

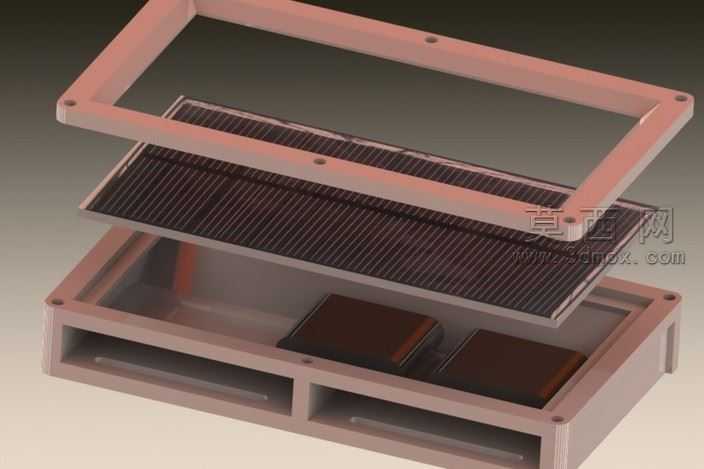

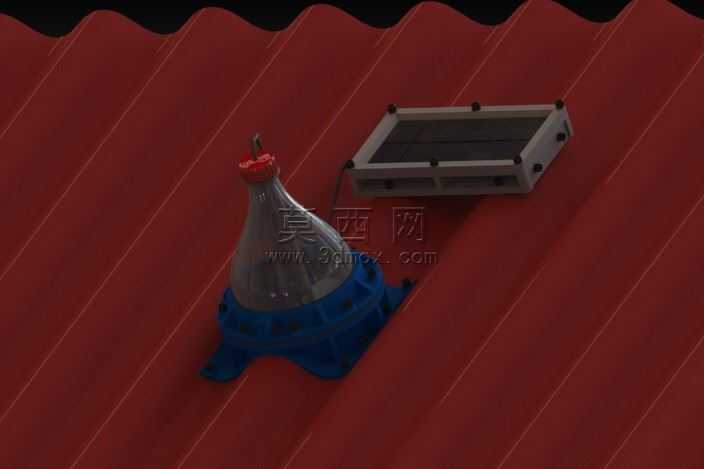

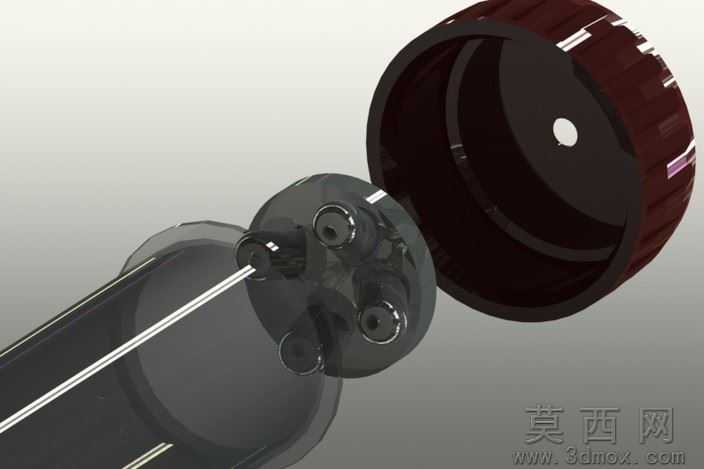

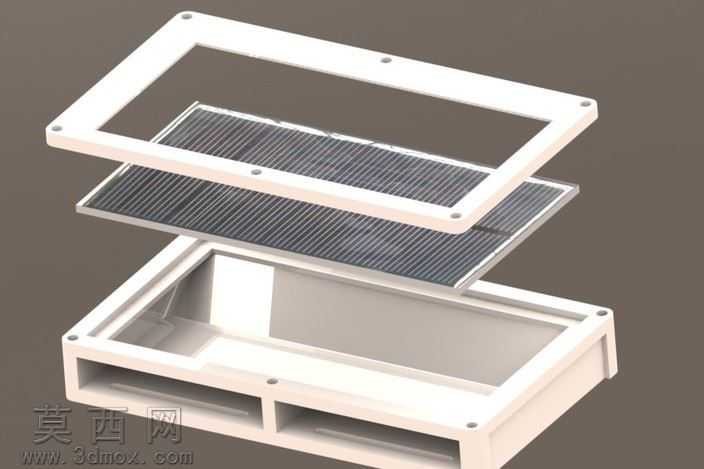

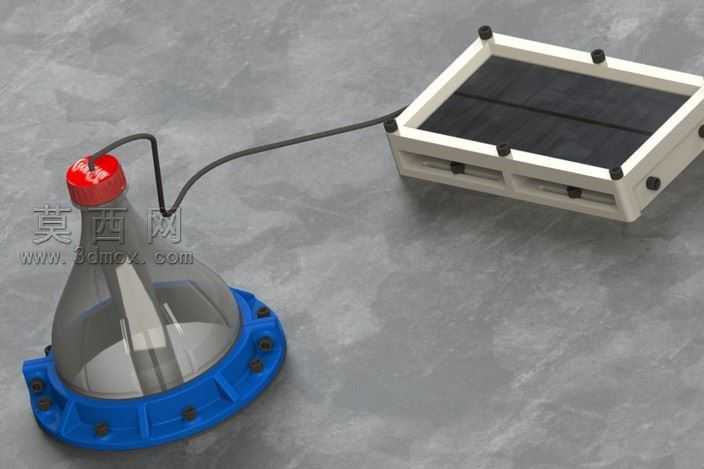

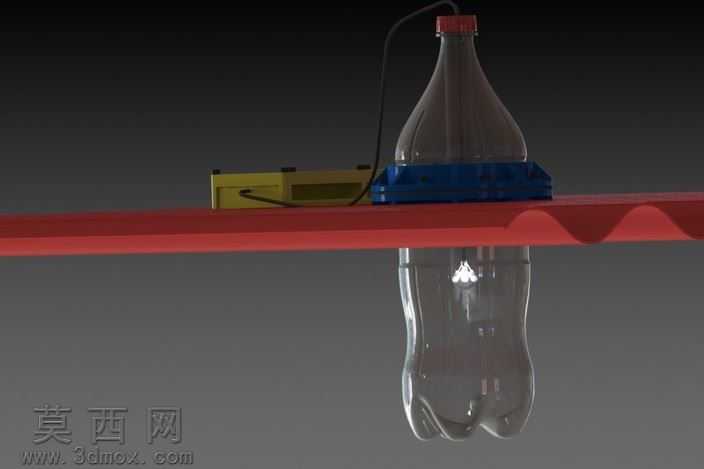

该作品为适配波纹屋顶与平顶屋面的太阳能瓶式照明装置，整体采用三维参数化建模完成全结构设计，建模过程中对各部件的装配公差、密封配合间隙做了精准约束，确保各组件可实现无干涉装配。模型渲染阶段针对不同部件赋予了对应写实材质：瓶体透光部分采用高透PC材质，调整了折射与透光参数模拟真实透光匀光效果；底部蓝色固定基座采用添加了哑光颗粒质感的工程塑料材质，还原户外耐候塑件的表面肌理；红色瓶盖采用半哑光硬质塑料材质，顶部开关区域做了细微的凹凸纹理处理；太阳能板外框采用米白色硬质工程塑料材质，表面光伏板区域做了深色哑光磨砂处理，模拟晶硅光伏板的吸光表面质感；连接线缆采用黑色软质橡胶材质，添加了自然的弯曲形变弧度，还原线缆的柔软垂坠状态。结构设计上，装置分为发光主体与太阳能供电模块两部分，发光主体以改造瓶体作为透光灯罩，内部集成发光组件，底部蓝色法兰式基座设置多组固定孔位，可通过紧固件完成与屋面的锁紧固定；针对波纹屋面配置了专用密封夹持结构，可卡入波纹瓦的凸起结构实现定位，配合密封件完成屋面开孔处的防水密封；针对平顶屋面则更换适配的平置密封底座，无需额外夹持结构即可完成平整固定。供电模块采用独立框式结构，内置太阳能电池板，通过密封线缆与瓶内发光组件连接，框体边角设置防撞固定胶柱，可将供电模块平稳固定在屋面向阳位置。设计过程中重点优化了穿线部位的密封结构，线缆穿入瓶体的位置采用专用密封塞配合锁紧结构，避免雨水渗入瓶内；同时对基座的固定点位做了精简设计，在保证安装牢固度的前提下减少紧固件使用数量，降低现场安装的操作复杂度；透光瓶体部分选用透光均匀的材质，确保光线可以柔和扩散，避免出现局部眩光问题，整体结构兼顾户外使用的防水耐候需求与安装便捷性，可实现无外接电源的屋面照明功能。
