汽车悬架系统螺旋弹簧减震器结构模型

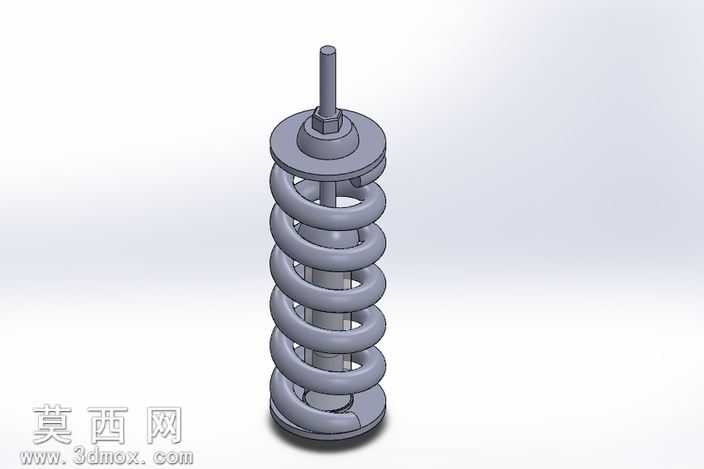

本模型为汽车悬架系统配套的螺旋弹簧式减震器三维建模作品，整体采用同轴式集成布局设计，将阻尼活塞杆与螺旋弹簧整合为统一总成结构，建模过程严格参照实车减震器的装配尺寸比例完成，各部件间的装配间隙、配合公差均按照机械设计规范进行参数化设定，可直接用于结构验证、装配模拟或教学演示场景。建模阶段首先完成核心阻尼活塞杆的特征绘制，通过拉伸、旋转特征构建杆体、顶端连接螺柱与下端底座结构，对杆体表面做光滑过渡处理，还原实车活塞杆的高精度加工表面特征；随后构建上下弹簧座结构，上座设置与活塞杆匹配的安装孔位与锁紧螺母定位槽，下座设计与悬架下摆臂适配的连接基座，两处弹簧座均做圆角过渡处理，避免应力集中的结构缺陷。螺旋弹簧部分采用螺旋扫描特征完成建模，严格设定弹簧节距、簧丝直径、中径参数，还原弹簧的等节距承载特性，簧圈与上下弹簧座的接触位置做贴合面匹配处理，保证装配状态下弹簧受力均匀。材质渲染阶段，对活塞杆、上下弹簧座、锁紧螺母赋予金属钢材质，调整粗糙度参数呈现机加工金属的哑光金属质感，对螺旋弹簧赋予弹簧钢材质并添加细微的表面氧化层纹理，还原实车弹簧的工业外观特征，整体场景采用柔和的漫反射光照设置，无过曝或暗部死黑问题，清晰呈现各部件的结构轮廓与装配关系。设计过程中充分考虑减震器的实际工作逻辑，预留了阻尼介质腔的内部结构空间，各活动部件间保留合理的运动间隙，可直接用于运动仿真模拟，直观展示减震器在受压、回弹过程中的行程变化与弹簧形变过程，模型结构完整无缺失特征，各部件均可单独拆分编辑，适配不同场景的二次修改需求。
