摩托车空气悬挂电控系统结构设计

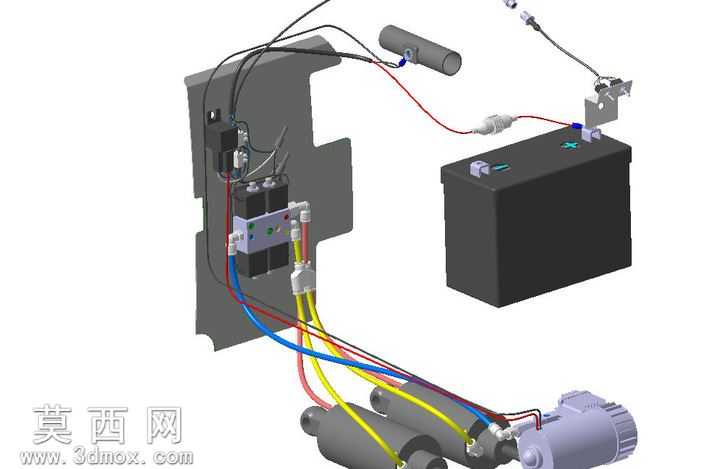

本作品为摩托车白金空气骑SOFTAIL车型配套的空气悬挂电控系统三维建模成果，建模过程中严格遵循实车部件的装配逻辑与尺寸比例，完整还原整套系统的组成结构与连接关系。建模阶段首先完成核心部件的独立建模：针对空气悬挂的气动执行元件，按照实际气路接口尺寸构建缸体、端盖、活塞等结构，还原气动元件的密封槽位、安装孔位等细节；针对控制单元模块，依据实车电控板的布局完成壳体、接线端子、功能指示灯等结构的建模，还原控制模块的安装固定位与接线定义；针对供电单元，按照车用铅酸蓄电池的标准尺寸构建壳体、极柱、排气阀等结构，还原蓄电池的安装托架与固定结构；针对气路连接管线与电路线束，采用三维路径扫描的方式完成布线建模，精准还原不同线径、不同颜色的线束走向，以及线束上的接插件、固定卡扣、绝缘护套等细节，同时区分气路管线与电路线束的材质差异，气路管线采用耐压橡胶材质表现，电路线束采用多股铜芯外包绝缘层的结构表现。材质渲染阶段针对不同部件赋予对应材质属性：金属结构件采用哑光黑电泳材质表现，接插件端子采用镀锡铜的金属光泽材质，气动缸体的活塞杆采用抛光镀铬的高反光金属材质，蓄电池壳体采用黑色ABS工程塑料材质，线束根据功能区分赋予红、黑、蓝、黄等不同颜色的哑光绝缘材质，气路管线采用深灰色耐压橡胶材质，通过材质的粗糙度、反光度参数调整，让不同部件的质感区分清晰，整体渲染效果贴近实车部件的真实视觉表现。结构设计上完整呈现整套系统的工作逻辑：控制单元接收操作指令后控制气泵工作，通过气路管线为空气悬挂的气动缸体充放气实现车身高度调节，蓄电池为整套系统提供电力供应，所有线束与管线均按照实车的固定方式布置，预留足够的活动余量避免车辆行驶过程中出现拉扯干涉，各部件的安装位置均匹配摩托车车架的安装点位，可直接用于车型改装的结构验证、装配指导以及配件开发参考，建模过程中对所有部件的干涉情况进行了校验，确保各部件在装配状态下无结构冲突，活动部件的运动行程符合空气悬挂的调节范围要求。
