单层带院落民居建筑BIM练习模型

　　该模型为建筑结构方向的实操练习成果，完整还原了带独立院落的单层小型民居的全部构造细节，可用于建筑BIM建模流程训练、构件参数化逻辑梳理、出图规范校验等实际工作场景。从实际应用层面看，这类小体量民居模型是乡村自建房设计、小型配套建筑方案推敲阶段常用的参考载体，建模过程中需要兼顾建筑外观表达、内部空间划分、围护结构衔接、场地边界处理等多维度的工程要求，能够帮助建模人员快速掌握民用建筑建模的核心逻辑。模型整体包含主体居住空间、前院活动区、外围护围墙、入户大门、入口步道、坡屋顶构造几个核心部分，主体建筑采用单坡排水的屋顶形式，屋面瓦件的排布逻辑完全贴合实际施工的铺设规范，每片瓦的搭接尺寸、排水坡度都做了对应还原，

　　避免了建模过程中常见的构件错位、比例失调问题。围墙部分沿场地边界闭合设置，高度控制在成年人视线齐平的常规尺度，既保证院落内部的私密性，又不会造成过高的封闭压抑感，围墙与主体建筑外墙的衔接处做了构造收边处理，对应实际工程中墙体交接的防裂、防水构造要求。入户区域设置了双开式金属大门，大门旁预留了人行侧门，匹配日常人行与大件物品进出的不同通行需求，大门外侧衔接市政道路的部分做了硬化坡道处理，院落内部靠近建筑入口的位置铺设了汀步步道，步道间隙预留绿化种植区域，还原了小型民居庭院的常规布局逻辑。建模过程中，首先梳理了场地的边界条件，确定建筑主体在院落内的退让距离，保证前院有足够的户外活动空间，同时兼顾建筑采光朝向的要求，

　　将主要采光窗设置在朝向院落的立面，窗洞的尺寸、窗台高度都符合民用建筑设计的常规尺度，窗框的分格、玻璃材质的表达都做了细化处理。建筑入口处设置了外凸的门廊空间，门廊的顶板与屋面结构做了一体化衔接，避免了构造上的漏水隐患，入户门采用玻璃分格的平开门形式，兼顾采光与通行需求。从安装边界的角度看，模型中所有构件的定位都预留了实际施工的安装余量，围墙基础、建筑主体基础的埋深逻辑在建模时做了隐含考虑，所有墙体的厚度、屋面的构造层次都对应常规的砌体建筑施工标准，没有出现构件穿模、尺度失真的问题。院落内部的场地做了找坡处理，坡度方向朝向大门外侧的排水点，对应实际工程中场地排水的设计要求，避免雨季院落内积水。这类练习模型虽然体量不大，

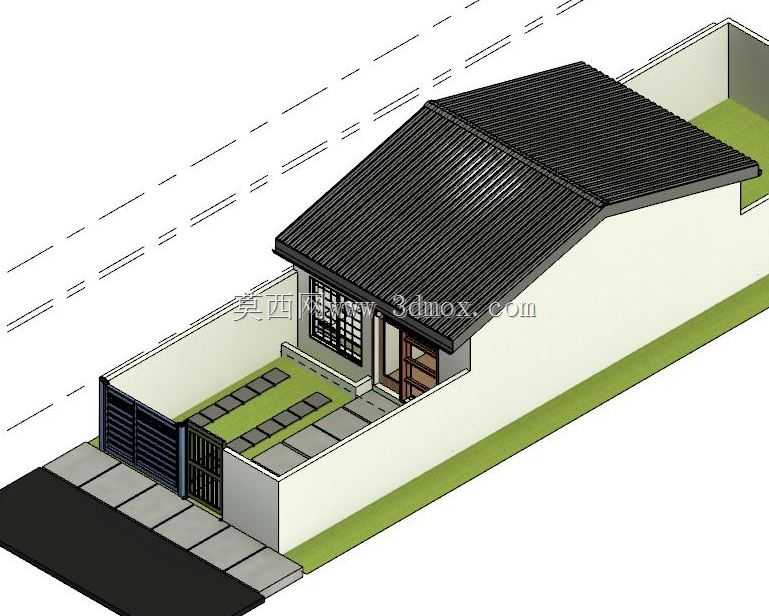

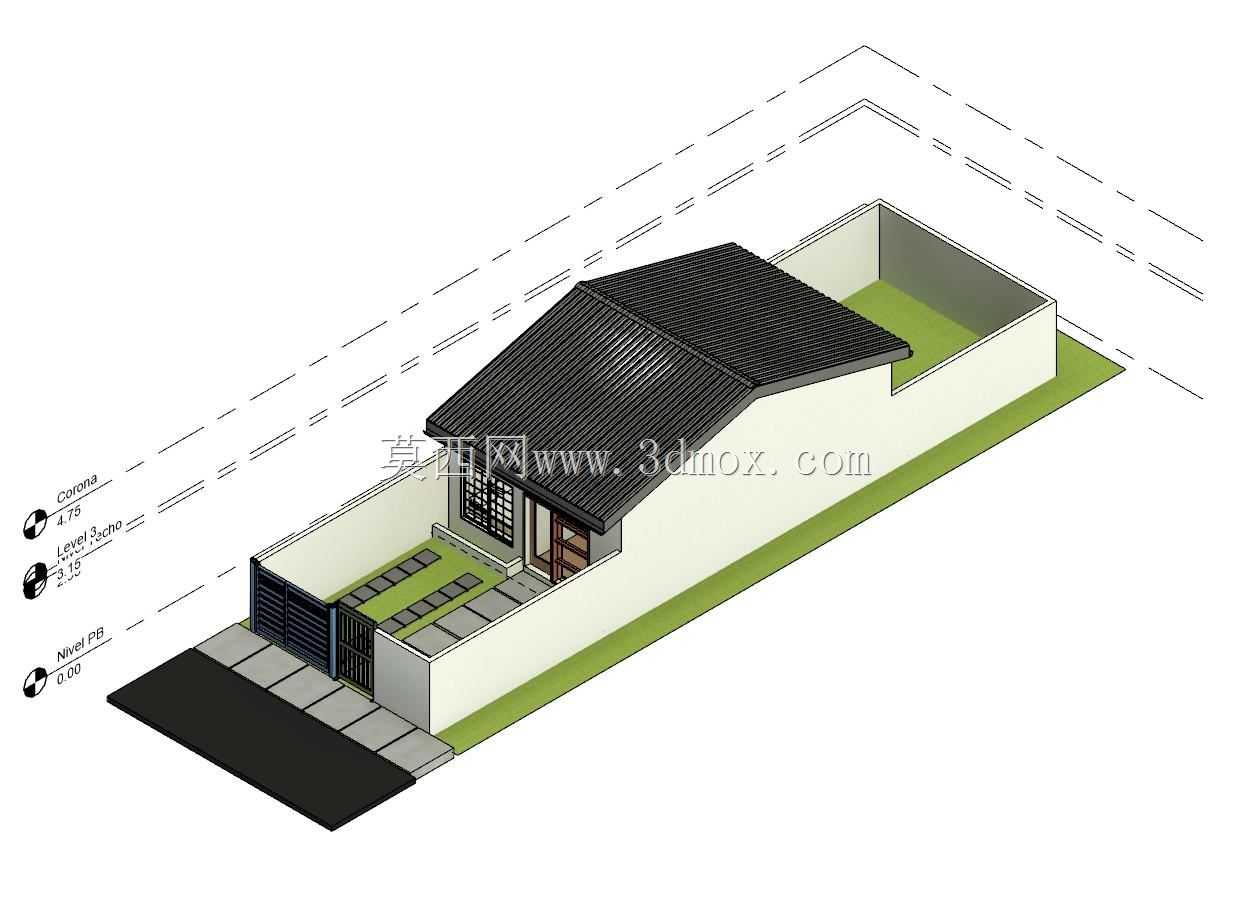

　　但覆盖了民用建筑建模中从场地梳理、主体构造、围护结构、细部构件到场地景观的全流程内容，建模时需要反复核对各个构件的空间位置关系，比如屋面坡度与墙体高度的匹配、大门开启扇与围墙立柱的间隙、步道汀步的排布间距与人体步幅的适配性，这些细节的处理能够直接反映建模人员对实际工程构造的理解程度，避免出现脱离实际施工逻辑的纯视觉化建模问题。对于刚接触BIM建模的设计人员来说，通过这类小体量模型的反复练习，能够快速建立起建筑构造的空间认知，理解每个构件在实际工程中的作用与安装逻辑，为后续处理更复杂的多层建筑、大型公共建筑建模工作打下扎实的基础。模型在表达上采用了轴测视角的展示方式，能够清晰呈现建筑与院落的整体空间关系，各个构件的材质区分明确，墙体的涂料材质、屋面的瓦面材质、金属大门的金属材质、步道的石材材质、绿化区域的草皮材质都做了对应区分，能够直观区分不同构造部分的边界，方便建模人员拆解参考各个部分的建模逻辑。
