多层框架式建筑结构三维建模作品

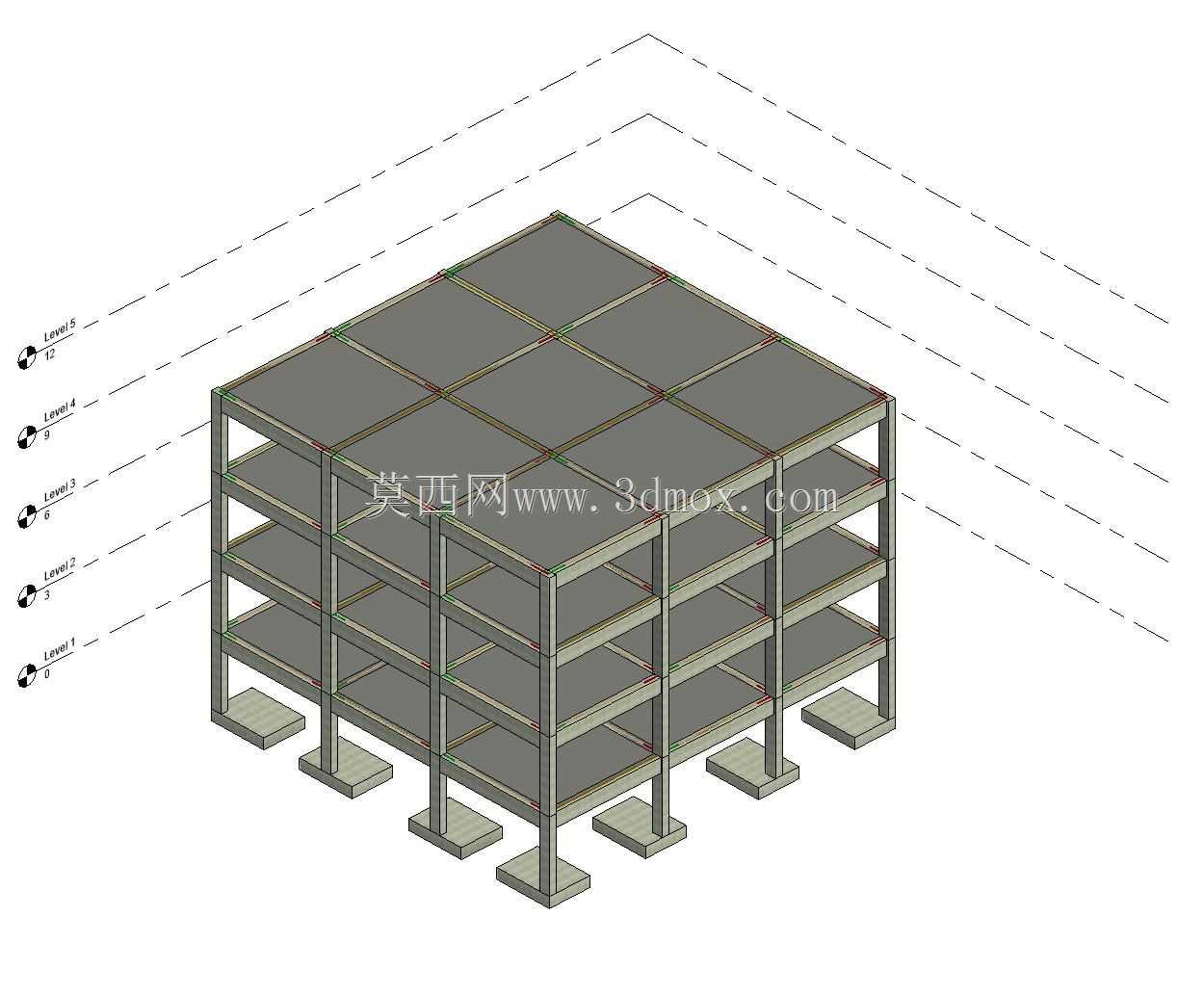

　　该模型呈现的是典型多层钢筋混凝土框架结构体系，这类结构广泛应用于民用多层办公、小型商用建筑以及轻工业厂房的主体结构设计环节，在结构方案论证、施工交底、碰撞检查等场景中能够提供直观的三维参照，帮助结构工程师、施工技术人员快速理解构件的空间排布逻辑。从结构组成来看，模型完整还原了独立柱基、框架柱、框架梁、楼面板以及层间梁板的连接关系，柱下独立基础按照常规柱网跨度做了对应尺寸的放脚设计，基础顶面与底层框架柱的连接位置做了明确的节点区分，能够清晰看到柱筋锚入基础的构造逻辑对应的空间形态。框架柱沿纵横两个方向对齐排布，形成规整的柱网网格，梁构件沿柱网轴线布置，主次梁的高差关系在模型中做了明确区分，楼面板满铺于梁格上方，

　　各层的结构标高差通过梁板的竖向位置差直观体现，层间的净空尺寸符合常规多层民用建筑的使用要求，能够满足日常人员活动、常规设备摆放的空间需求。设计思路上完全遵循框架结构“强柱弱梁、强节点弱构件”的基本设计原则，梁柱节点区域做了构件合并处理，还原了实际施工中节点区混凝土整体浇筑的构造特点，没有出现构件错位、节点脱离的建模错误，所有构件的连接边界都做了精准对齐，避免了后续导入BIM软件做施工模拟时出现的几何错误。从安装边界来看，柱基底部的标高对应建筑场地的基础埋深位置，模型整体的外轮廓尺寸规整，外围框架柱的外侧边线即为建筑主体结构的外边线，后续做围护结构设计时可以直接以此为基准排布外墙、门窗等附属构件，不需要额外调整结构主体的位置。

　　在实际工程应用中，这类框架结构模型可以直接用于结构受力分析的前置几何校验，核对柱网跨度、梁截面尺寸是否存在空间冲突，也可以用于施工阶段的模板排布、钢筋下料的可视化交底，让现场作业人员清晰理解各构件的相对位置关系，减少二维图纸识图带来的理解偏差。模型中对各层的标高线做了对应标识，能够快速读取各层的竖向高度信息，梁板的截面尺寸按照常规多层框架的常用取值设置，柱截面沿高度方向没有做变截面处理，适配层数不高、荷载不大的多层建筑使用场景，独立基础的底面积尺寸能够满足常规地质条件下的地基承载力要求，不需要额外做桩基础等复杂基础形式，能够有效控制项目的基础施工成本。在建模逻辑上，构件采用参数化排布的方式，沿纵横轴线做阵列复制，

　　保证了柱网的对齐精度，梁构件与柱构件的交接位置做了布尔运算处理，还原了实际结构中构件整浇的形态，没有出现多余的面或者重叠的几何错误，楼面板采用整板绘制的方式，与梁顶标高完全齐平，符合实际施工中楼板浇筑于梁顶的构造做法。
