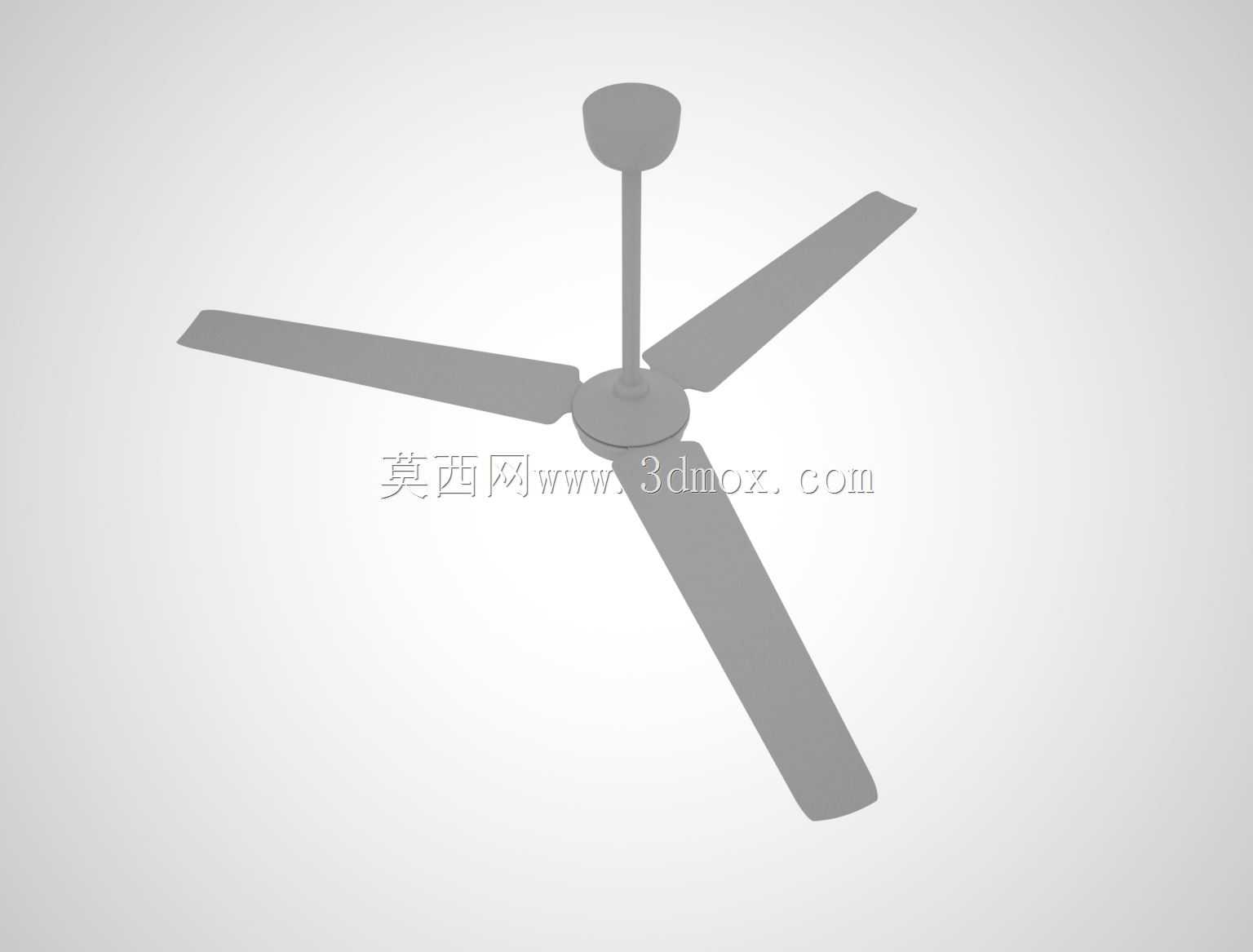

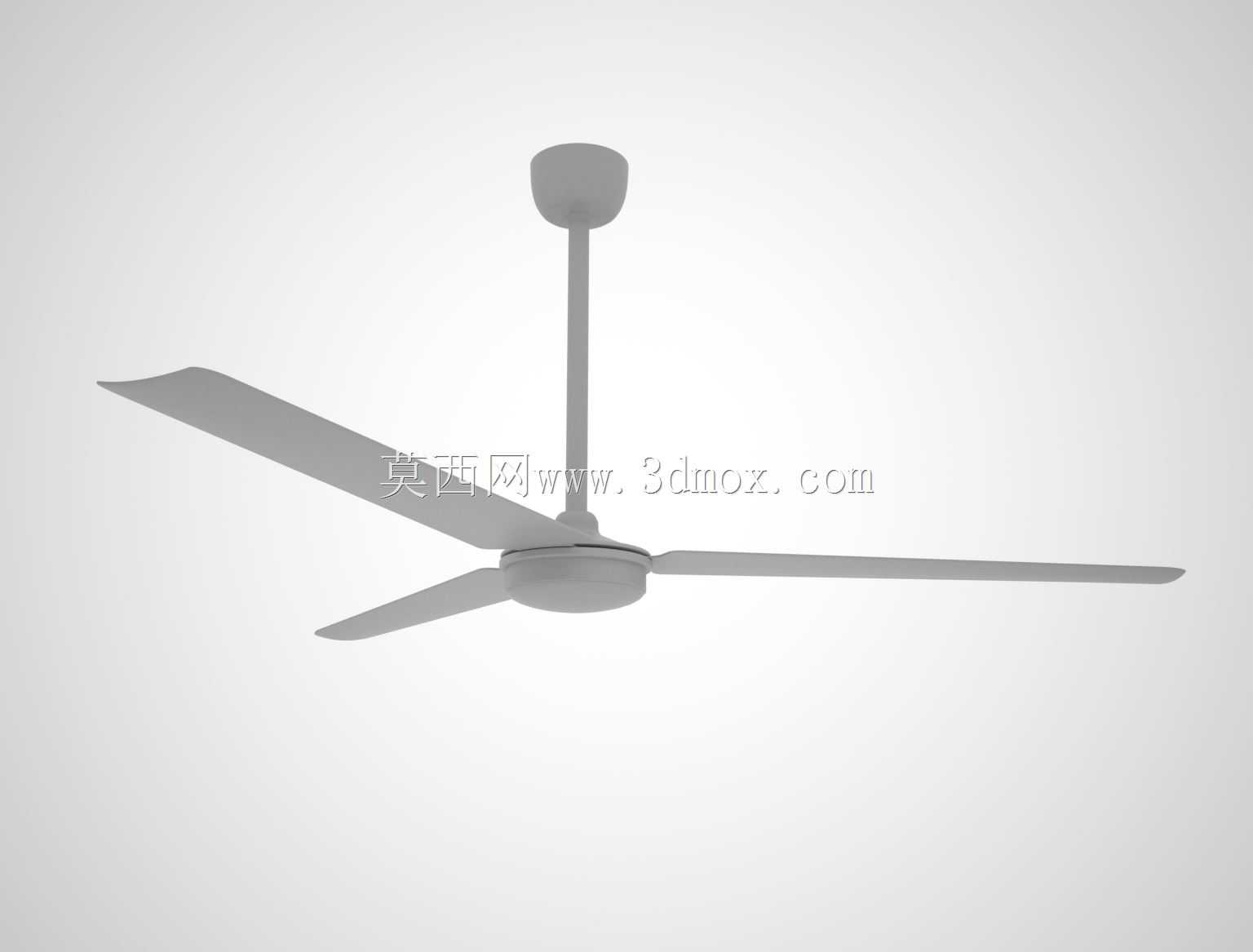

三叶塑料吊扇结构三维设计模型

　　日常做室内通风配套的结构设计时，这类三叶塑料吊扇的建模是很常见的民用通风设备建模需求，不同于工业大吊扇的重载金属结构，这款吊扇整体采用轻量化塑料材质设计，核心适配普通民用住宅、小型商铺、临时板房这类层高在2.6米到3.2米之间的室内空间，安装完成后扇叶距离地面的安全高度不低于2.3米，避免人员活动时误触扇叶造成安全隐患。从结构拆分来看，整套模型分为顶部固定座、吊杆、电机主机、三片扇叶四个核心部分，顶部固定座设计为扁圆形罩体，通过膨胀螺栓与混凝土顶面固定，内部预留接线空腔，同时可以遮盖顶面接线端头，兼顾安装便利性与外观整洁度；吊杆采用空心圆管结构，既可以穿设供电线路，也能通过合理的管壁厚度控制整体重量，同时保证足够的结构强度，

　　避免吊扇运行时出现过度晃动。电机主机部分为扁圆柱造型，外壳采用塑料注塑成型，内部预留电机安装位与扇叶连接法兰，三片扇叶沿主机周向120度均匀分布，这种三叶布局相比五叶吊扇风阻更小，运行噪音更低，同时能保证足够的送风覆盖范围，单扇叶采用流线型翼型截面设计，从叶根到叶梢逐渐收窄变薄，既可以降低转动时的空气阻力，也能通过合理的扭转角度保证送风方向垂直向下，避免无效的横向紊流。建模过程中需要重点把控几个安装边界尺寸：首先是吊杆长度可根据现场层高做适配调整，常规款吊杆长度在300mm到500mm之间，过长的吊杆会增加运行晃动量，过短则会导致扇叶距离顶面过近，影响进风效率；其次是扇叶展开后的整体回转直径控制在1200mm左右，

　　这个尺寸适配15到20平米的常规房间，安装时需要保证扇叶距离周边墙面、灯具、吊顶造型的水平间隙不小于200mm，避免转动时剐蹭周边物体。从实际使用场景来看，这类塑料吊扇相比金属扇叶吊扇重量更轻，对顶面安装基础的承重要求更低，普通住宅的混凝土顶面无需额外做加固处理即可安装，同时塑料材质的扇叶即使出现意外脱落或者误触，造成的伤害也远小于金属扇叶，更适合有儿童活动的家庭场景。建模时需要注意各部件的装配间隙：固定座与吊杆的连接位需要设置防转卡槽，避免长期运行后吊杆松动回转；扇叶与主机法兰的连接位需要设计定位凸台，保证三片扇叶的安装角度完全一致，避免因动平衡偏差导致运行抖动；主机外壳的合模线位置需要做圆滑过渡处理，避免积灰同时方便日常清洁。

　　另外在结构设计时，扇叶根部做了加厚处理，通过渐变的壁厚设计提升根部的抗疲劳强度，避免长期反复受气流冲击出现断裂，扇叶表面做哑光处理，避免运行时反光造成视觉眩晕。不同于落地扇、台扇的近距离送风，吊扇的安装位置更高，送风覆盖范围更广，气流是从顶面缓慢下压，不会产生直吹人体的强风感，长时间使用舒适度更高，这类模型在做室内装修效果展示、民用电器结构设计、通风方案模拟时都可以直接调用，建模时已经还原了各部件的装配关系，可直接拆分做爆炸视图、工程图导出，也可以导入渲染软件做不同配色、不同材质的效果展示，适配不同的装修风格搭配需求。
