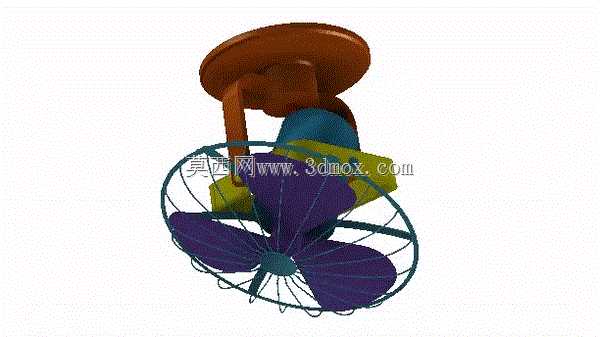

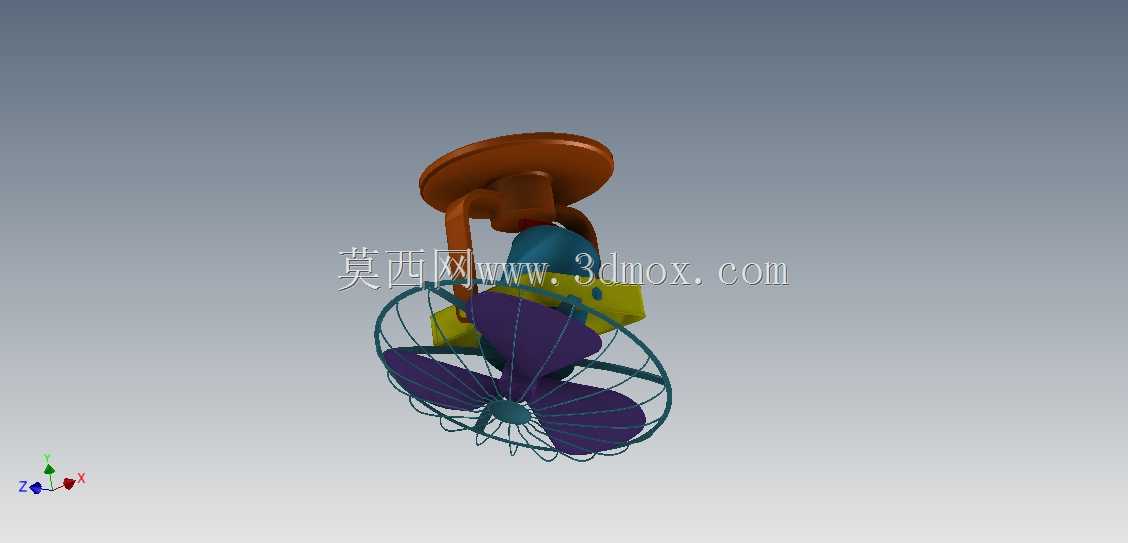

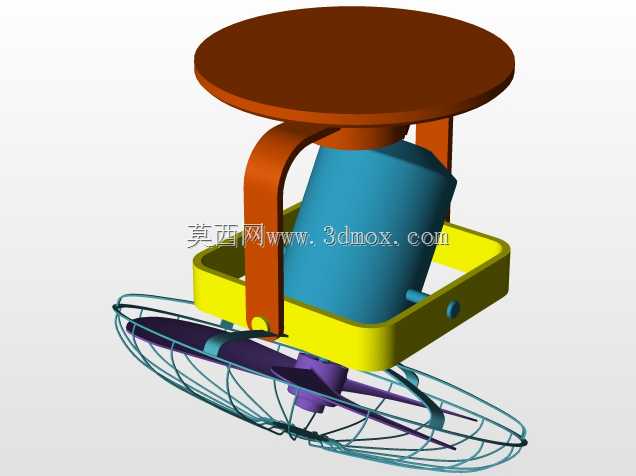

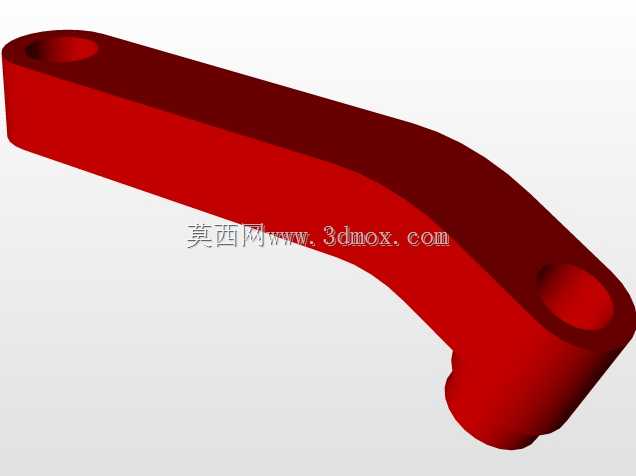

在车间局部工位送风、狭小设备夹层散热、高架作业区域通风这类场景里,常规落地扇、台扇往往受安装空间限制无法布置,壁挂扇的送风角度调节范围也难以覆盖多工位轮换作业的需求,这款架空式带旋转底座的通风装置,就是针对这类受限空间的通风需求做的结构设计。从实际使用逻辑出发,这款风机的安装点位优先选择在工位上方的钢结构横梁、设备顶部的预留安装位,不需要占用地面或作业台面的有效操作空间,架空的安装高度通常设置在距离作业面2.2米到2.8米的区间,既不会因为高度过低干扰人员走动、物料吊运,也不会因为高度过高导致送风气流到达作业面时风速衰减过大,影响降温散热效果。

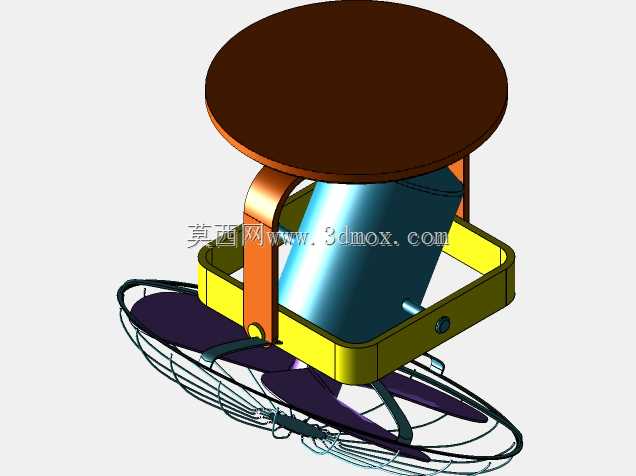

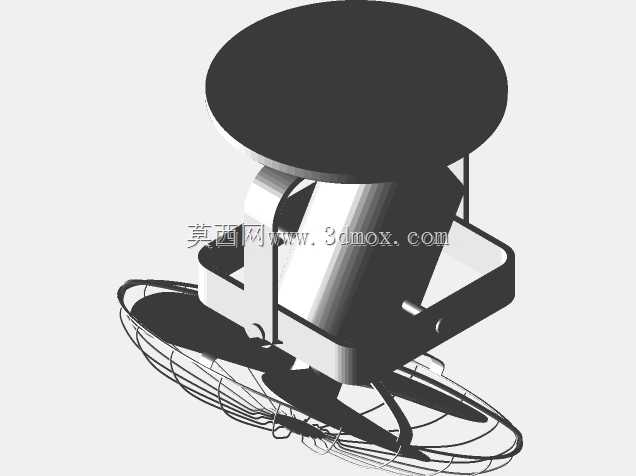

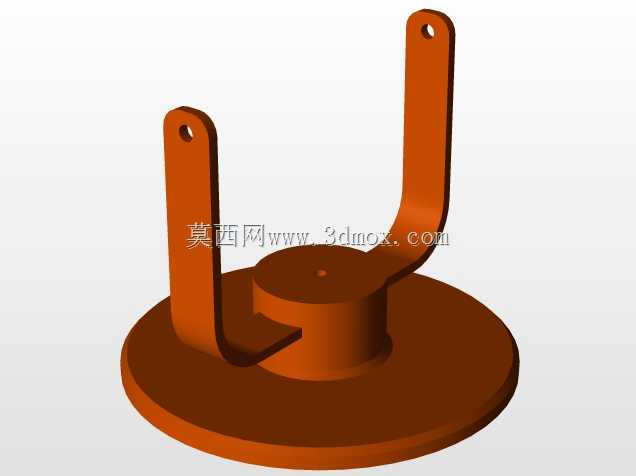

旋转底座是这款结构的核心功能部件,底座内部设计有周向限位的转动结构,不需要拆卸固定螺栓就可以实现水平方向360度范围内的角度调整,调整到位后通过侧面的锁紧旋钮即可固定送风方向,相比传统固定角度的架空通风设备,单台设备就可以覆盖半径3米范围内的多个作业点位,在多工位轮换操作的生产线、设备检修区域,不需要额外增设多台通风设备就能满足不同位置的送风需求。底座与上部风机主体的连接部位做了加强筋结构,因为架空安装的设备需要长期承受自身重力以及风机运行时产生的振动,加强筋的分布沿着应力传递路径布置,从底座安装孔位一直延伸到风机机头的连接支座,避免长期运行出现连接部位疲劳开裂的问题。

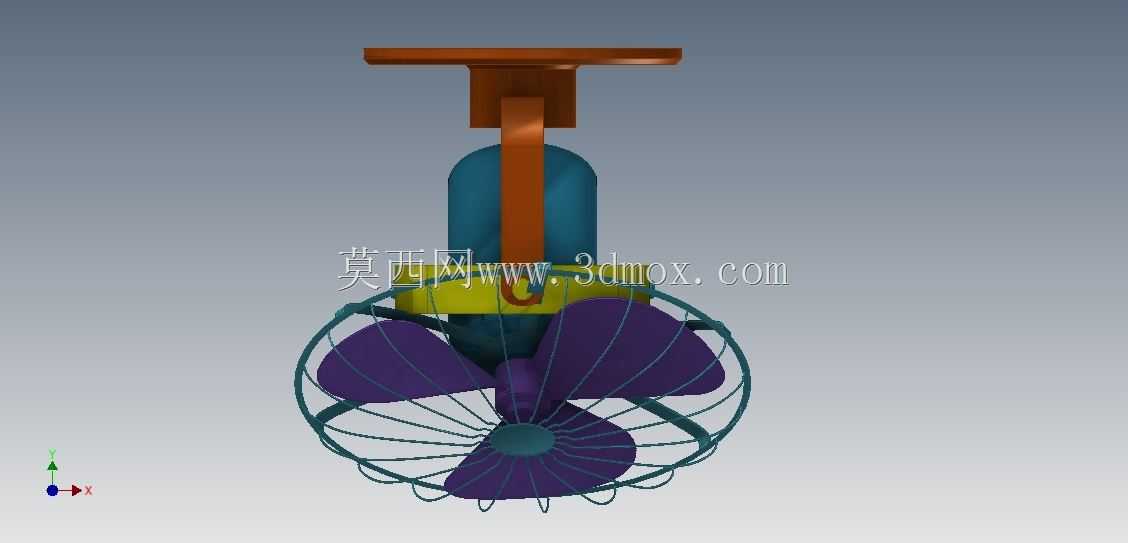

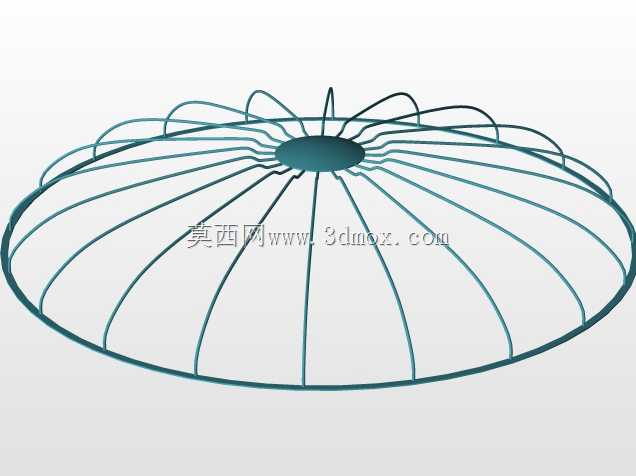

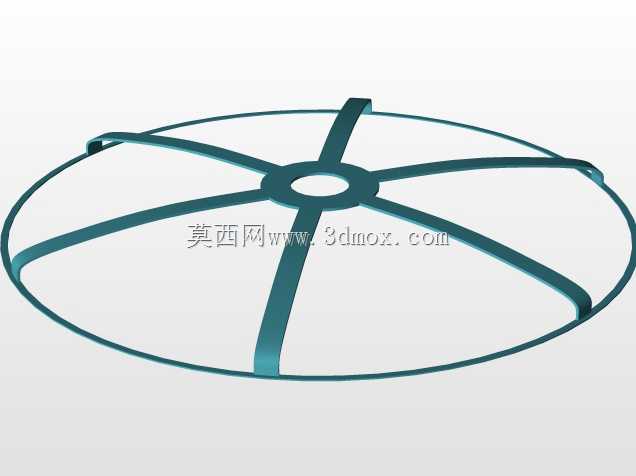

风机的风叶采用三叶片后倾式结构,叶片的曲面弧度经过气流仿真优化,在相同转速下比常规平直叶片的送风距离更远,运行时的气流紊流度更低,产生的气动噪声也更小,适合在人员长期作业的车间环境使用,不会因为设备运行噪声过大干扰作业人员的正常交流或者设备异响判断。风叶外围的防护网采用双层钢丝焊接结构,网孔的间隙控制在12毫米以内,既可以保证气流顺利通过,也能防止作业过程中工具、杂物意外触碰高速旋转的风叶引发安全事故,防护网的表面做了喷塑处理,在潮湿或者多粉尘的车间环境里也不容易出现锈蚀掉漆的问题,延长设备的户外或者复杂工况使用寿命。

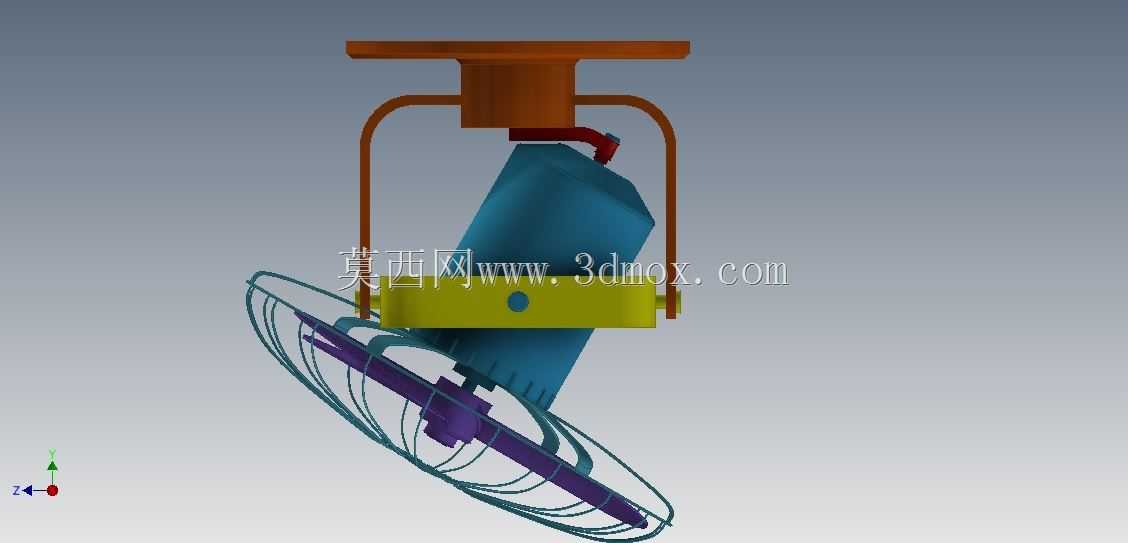

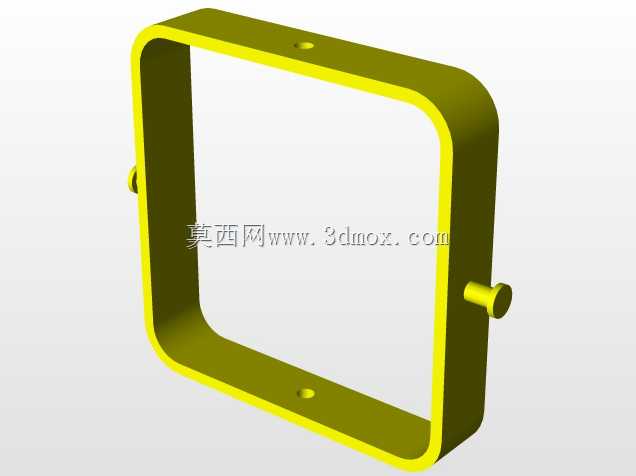

上部的架空固定支座设计有U型抱箍结构,可以适配不同规格的圆形钢管横梁、方形钢结构檩条,安装时不需要在原有建筑结构上大面积打孔焊接,只需要通过抱箍的锁紧螺栓就可以完成设备的固定,后期如果需要调整安装位置,拆卸转移也非常方便,不会对原有建筑结构造成破坏。风机机头与支座之间还设计有俯仰角度调节结构,可以在垂直方向0到45度范围内调整送风的俯仰角度,配合底座的水平旋转功能,基本可以实现安装点位下方半球空间内的任意方向送风覆盖,不管是针对下方固定工位的直吹降温,还是针对侧面设备夹层的定向散热,都可以通过角度调整满足需求。

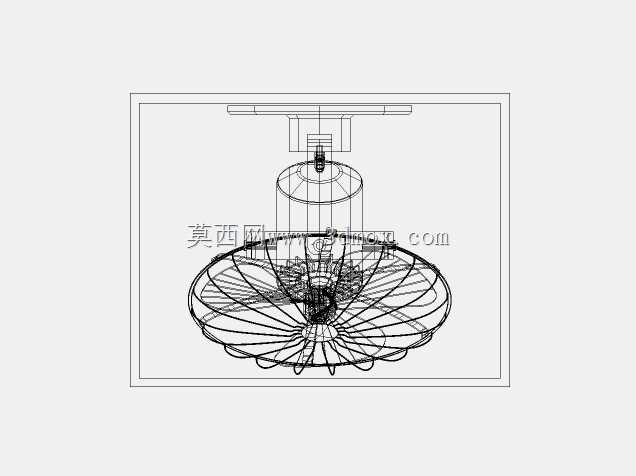

从安装边界尺寸来看,这款风机整体的最大回转直径控制在450毫米,架空安装后向下的悬垂高度为320毫米,在做管线综合布置或者设备布局规划的时候,只需要预留出直径500毫米、高度400毫米的安装空间就可以满足设备的安装以及全角度转动需求,不会和周边的电缆桥架、工艺管线、起重设备的运行路径产生干涉。设备的供电线缆从旋转底座的中心通孔穿入,沿着支座内部的走线槽布置到风机机头的接线部位,线缆外部套有阻燃波纹管防护,避免长期转动过程中线缆被磨损,也可以防止车间内的油污、粉尘附着在线缆表面加速线缆老化。
在结构建模的过程中,所有的连接部位都预留了标准件的安装间隙,转动配合部位的公差按照IT8级的间隙配合设置,既保证转动过程顺畅无卡滞,也不会因为间隙过大导致运行时出现晃动异响。风叶与电机输出轴的连接部位设计有平键定位结构,同时轴端设置了锁紧挡圈,防止风机长期运行过程中风叶出现轴向窜动或者周向打滑的问题。整体结构没有采用复杂的异形曲面零件,大部分钣金件、结构件都可以通过常规的冲压、折弯、焊接工艺加工成型,不需要开特殊的成型模具,加工制造成本可控,后期维护更换易损件也非常方便,不管是风叶损坏、电机故障还是锁紧旋钮磨损,都可以快速拆卸更换,不需要整体报废设备。
