注塑成型智能手机充电底座结构设计

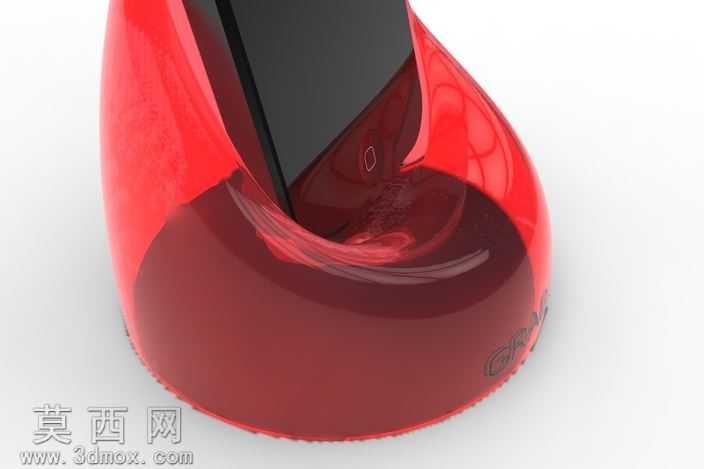

本作品为面向批量生产的智能手机充电底座三维建模设计，整体采用一体化注塑成型的结构思路，在建模阶段优先考量量产的工艺可行性与成本控制逻辑，从草绘阶段就确定了无复杂倒扣、无需额外抽芯滑块的脱模方向，将整体拔模斜度统一设置为1.5度，确保注塑生产时可以顺利脱模，降低模具加工的复杂度与生产废品率。建模过程中首先绘制底座的底部轮廓草绘，以圆润的类水滴形作为底座基础形态，通过拉伸凸台构建主体基础结构，再通过放样命令构建向上收拢的支撑托面，托面的倾斜角度经过反复调整，设置为65度仰角，既能够保证手机放置时的视觉观看角度舒适，也能让手机重心落在底座支撑范围内，避免放置时出现倾倒问题。托面位置预留了与手机背部贴合的弧形凹槽，凹槽的弧度参考主流直板智能手机的背部弧度数据，做了通用化的适配设计，能够兼容多数4.7英寸到6.5英寸的直板智能手机放置。材质设置阶段，主体部分选用半透明红色PC塑料材质，调整材质的折射度、粗糙度与透光参数，还原硬质注塑塑料的半通透质感，表面设置为高光镜面效果，模拟注塑件出厂时的亮面外观，在支撑托的接触位置做了细微的磨砂质感区分，避免手机放置时出现打滑刮花的问题。结构设计上，在底座背部预留了穿线开孔，开孔尺寸适配标准Micro USB、Type-C通用充电线材，充电线可以从底座背部穿入，从托面的凹槽位置伸出，直接连接放置在底座上的手机，实现充电时的规整收纳，避免线材杂乱缠绕。底座底部边缘设置了一圈0.3mm深度的浅凹槽，用于粘贴防滑硅胶垫，增加底座与桌面的摩擦力，放置取放手机时底座出现滑动移位。渲染阶段采用工作室柔光环境，添加柔和的环境反射效果，突出塑料材质的通透光泽感，同时将手机模型放置在底座上做装配效果展示，直观呈现产品的实际使用状态。整个模型的壁厚统一设置为2mm，符合注塑件的均匀壁厚设计要求，避免出现壁厚差异导致的缩痕、填充不足等注塑缺陷，所有边角位置都做了R0.5mm的圆角过渡，既避免锐边划伤用户，也能优化注塑时的熔料流动路径，提升成型质量。
