高性能图形工作站机箱结构设计方案

　　面向三维设计、影视渲染、工业仿真等重度算力负载场景打造的专业工作站机箱，核心定位是承载高功耗专业计算硬件，为长时间满负载运行的专业级硬件提供稳定的物理支撑与散热保障，适配创意设计工作室、工业研发部门、仿真计算实验室等场景的硬件部署需求，区别于普通消费级机箱，其结构设计完全围绕专业硬件的长时间高负载运行特性展开。

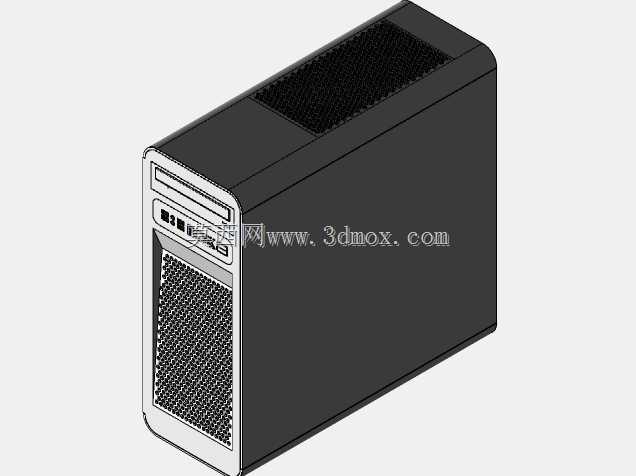

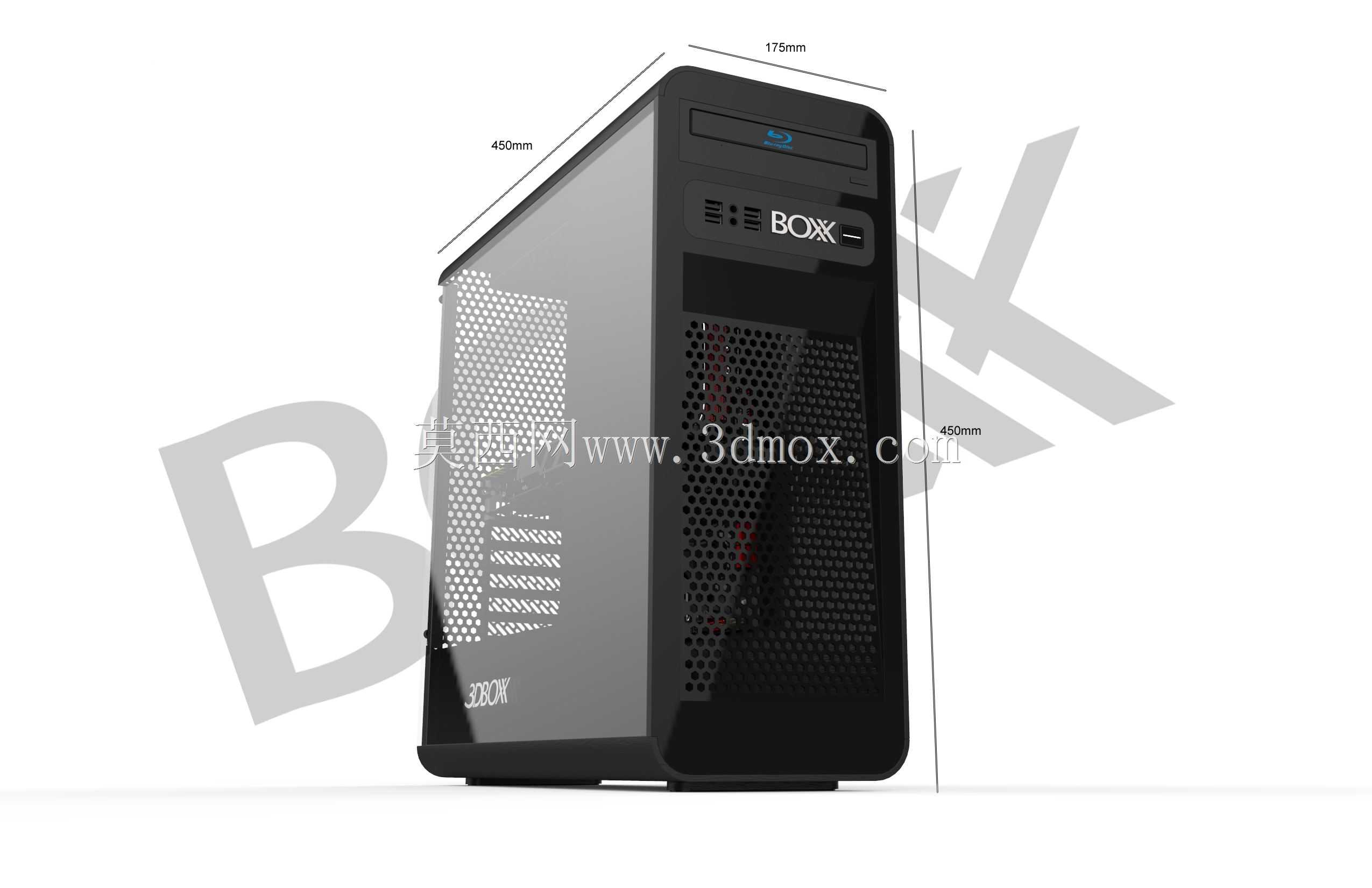

　　整机采用立式紧凑塔型布局，在控制整机占地面积的前提下，最大化内部硬件兼容空间，可容纳全尺寸专业图形显卡、多块机械存储硬盘与标准ATX规格主板，底部安装位适配标准ATX电源，安装边界严格遵循通用PC硬件的安装孔位规范，主板托盘预留对应铜柱固定位，显卡安装位设置加固支撑结构，避免大重量专业显卡长期使用出现PCB变形问题，电源位设置减震胶垫，减少电源风扇运行带来的整机共振传导。

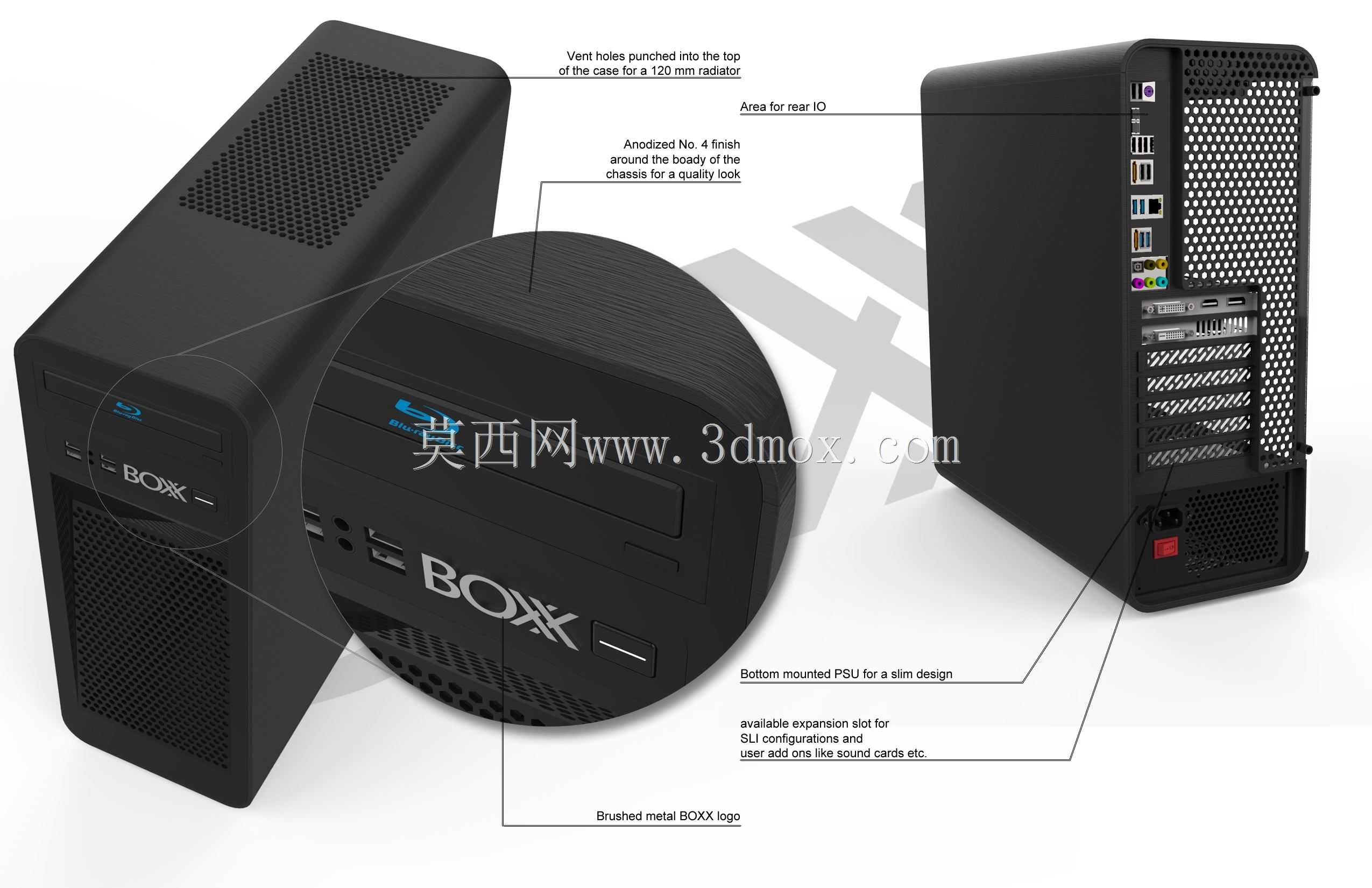

　　散热结构设计是这款机箱的核心优化方向，顶部预留120mm规格散热通风孔位，可适配对应规格的排风风扇，形成从前面板进风、后部与顶部排风的顺畅风道；内部可兼容240mm规格双风扇一体式水冷散热器，相比传统单风扇一体式水冷，散热换热面积提升近一倍，可压制满载功耗超过200W的高端专业处理器，满足长时间渲染、仿真计算场景下的处理器散热需求，避免处理器因高温出现降频，影响计算任务效率。水冷安装位设置独立的走线避让槽，水冷管线可沿机箱侧边理线槽规整布置，不会与内存、显卡等硬件产生安装干涉。

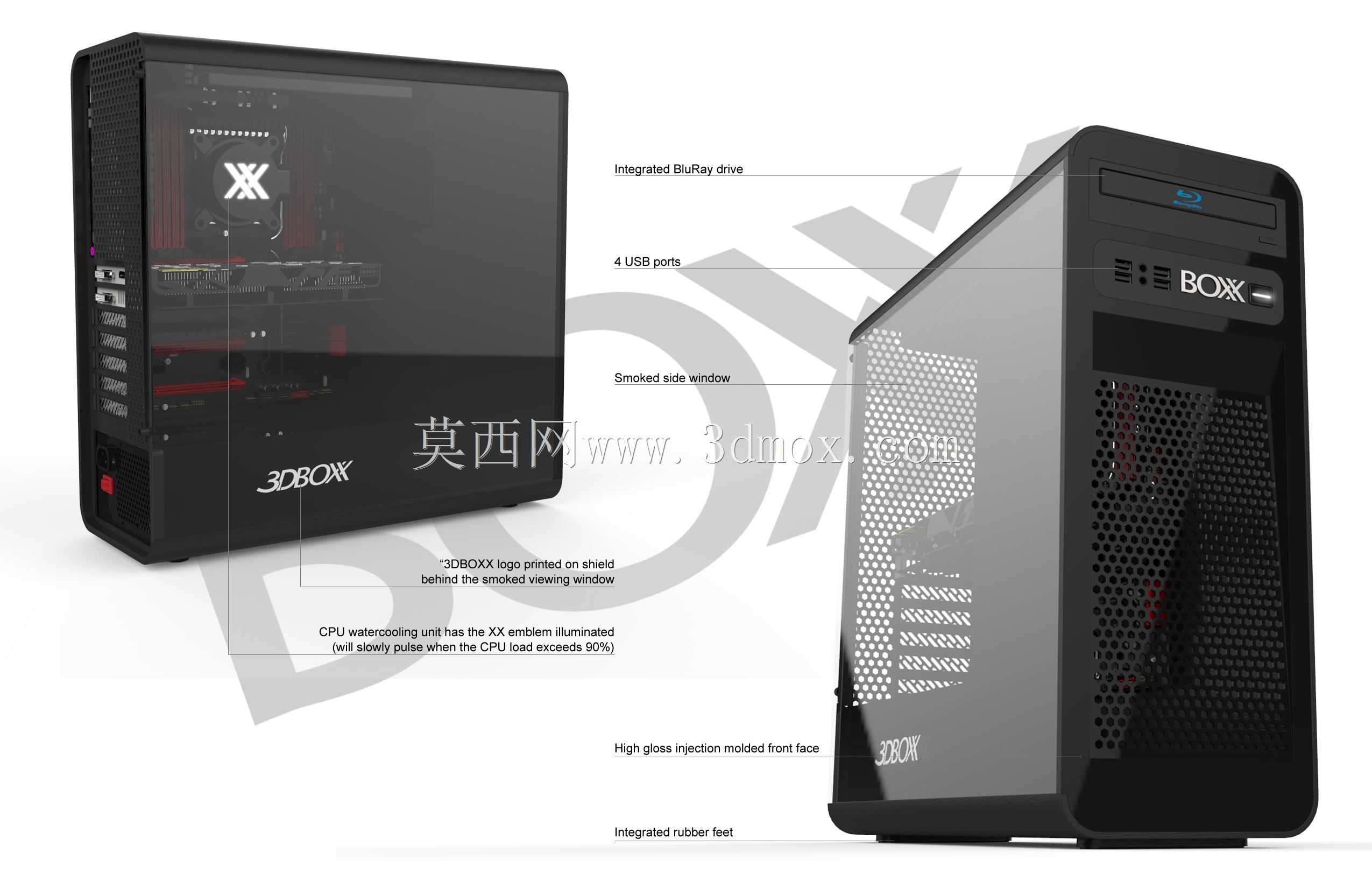

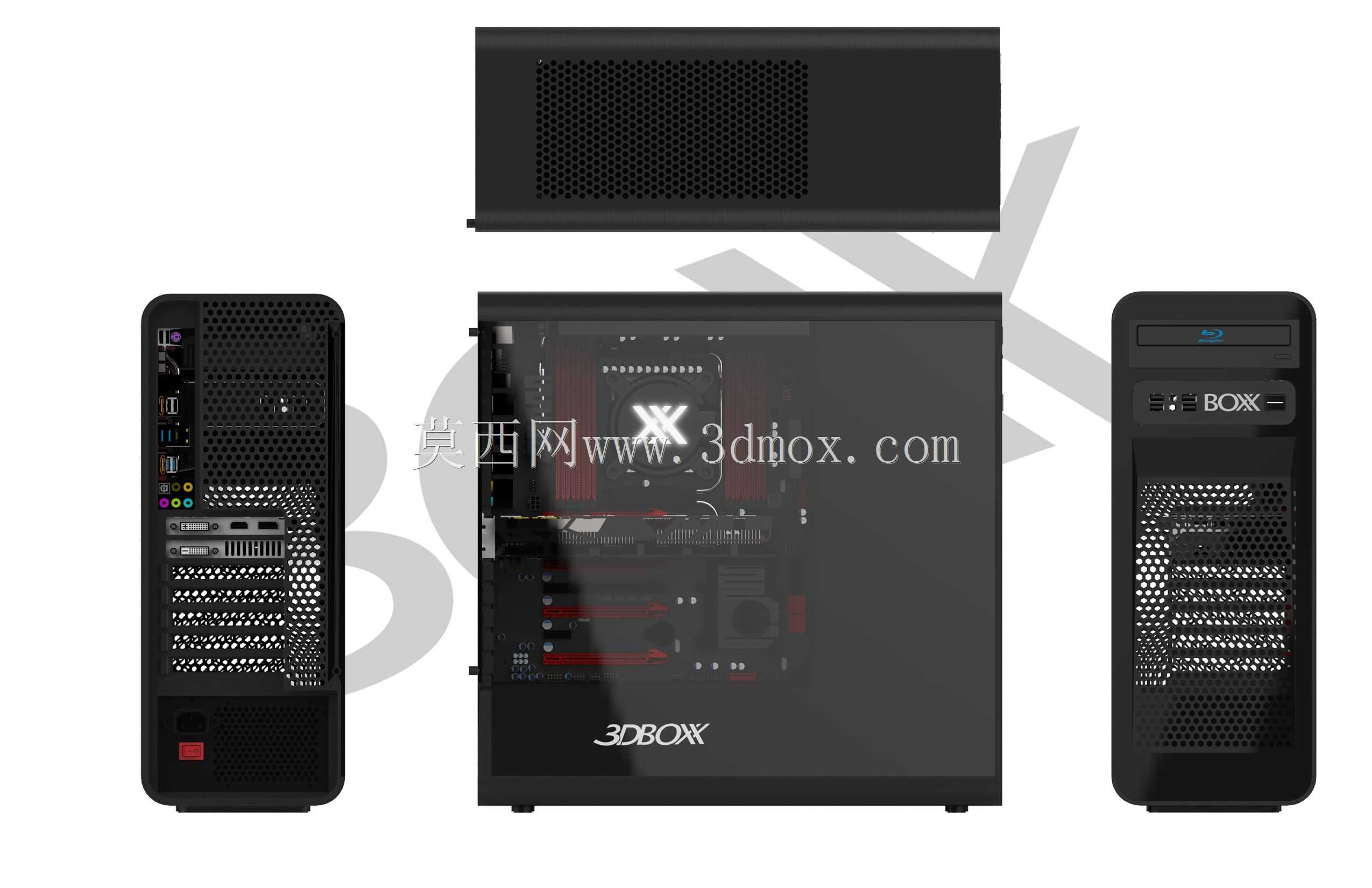

　　外观结构上，机箱侧面板采用金属刷纹处理工艺，搭配烟熏半透明塑料观察窗，观察窗内侧设置独立护罩结构，可完全遮挡电源仓及内部杂乱的供电线缆、硬盘存储单元的走线区域，仅露出核心硬件区域，兼顾侧透的视觉效果与内部整洁度；前面板采用注塑成型工艺，表面做细腻磨砂处理，前置接口区域集成多组USB输入接口、音频输入输出接口，满足专业用户外接U盘、加密狗、数位板等外设的频繁插拔需求，接口位置设置在前面板中上部，符合日常操作的人体工学高度，无需弯腰即可完成外设插拔操作。机箱背面与内部五金结构均采用冲压黑色钢材，钢材厚度满足结构强度要求，在搬运、硬件拆装过程中不易出现形变，后部扩展槽位采用全镂空可重复拆卸的挡板设计，支持多显卡SLI配置、专业采集卡扩展等多扩展卡部署需求，可同时容纳多块全长扩展卡，适配专业用户多硬件扩展的使用需求。

　　前面板的品牌标识区域做了高光倒角处理，与磨砂面板形成质感对比，底部进风区域采用密孔冲孔网结构，在保证进风量的同时，可阻挡大体积灰尘进入机箱内部，减少内部硬件积灰速度，延长硬件维护周期。机箱底部设置四个可调高度的防滑橡胶脚垫，可根据放置桌面的平整度调整脚垫高度，保证机箱放置平稳，同时垫高机箱底部，为底部进风预留足够的进风空间，提升进风效率。

　　内部结构做了分仓设计，电源与硬盘安装区域和主板硬件区域做物理分隔，避免电源自身的散热气流扰乱主散热风道，同时硬盘安装位设置减震胶圈，减少机械硬盘运行时的震动传导，降低整机运行噪音。所有钣金边缘均做折边钝化处理，硬件安装过程中不会出现割手问题，各个安装位的公差控制在合理范围内，硬件安装时无需强行掰动结构即可顺利对位固定，符合专业硬件装机的操作逻辑，可有效提升硬件组装与后期维护的效率。
