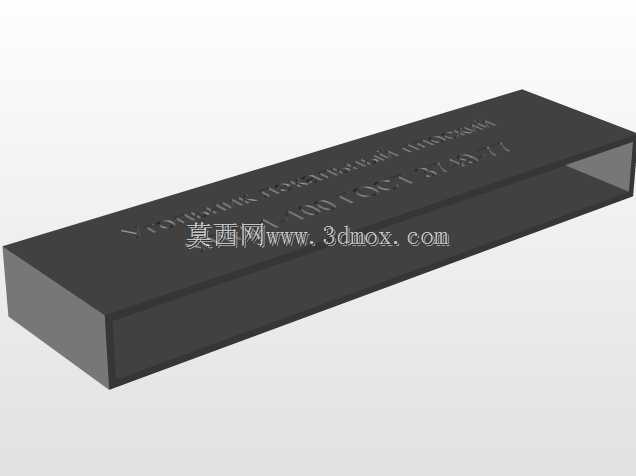

90度正方形直角检测工装结构

　　在机械加工、钣金成型、型材装配的现场场景里，直角精度的校验是贯穿零部件入厂检验、工序间过程检测、成品终检全流程的基础环节，尤其是涉及正方形截面构件、L型焊接结构件、直角拼接框架的生产场景，传统的直角尺靠验往往受限于测量面长度、人工施力偏差、接触面贴合度的影响，很难稳定复现90度角的形位公差校验结果，这类90度正方形检测结构的设计，正是针对这类场景的检测痛点做的定向优化。从实际使用逻辑来看，这类检测结构的核心功能是提供两个互为90度的高精度基准面，检测时将待检构件的两个相邻直角面分别贴合到检具的两个基准臂上，通过观察待检面与基准面之间的缝隙大小、塞尺塞入深度，就能快速判断待检件的直角偏差是否在公差允许范围内，相比三坐标测量的复杂流程，

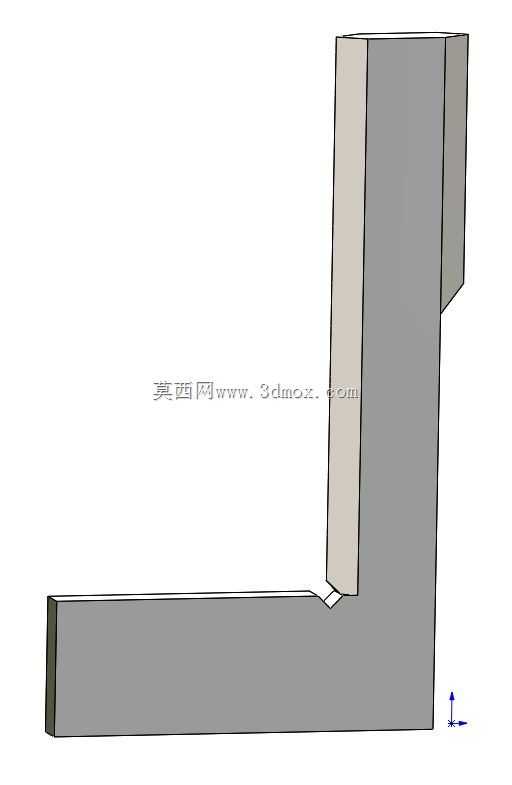

　　这类检具可以直接放在生产工位旁完成在线检测，不需要吊装转运工件，也不需要专门的恒温测量环境，非常适合批量生产过程中的快速抽检与全检。从设计思路上拆解，这个结构采用了等厚度的L型一体化成型思路，两个检测臂的截面保持一致的正方形截面设计，一方面是保证两个基准面的自身直线度、平面度在加工过程中更容易控制，一体化的结构避免了装配式检具的连接间隙带来的基准偏差，另一方面等截面的设计让检具自身的应力分布更均匀，长期放置或者频繁使用过程中不会因为应力释放出现基准面变形，保证检测精度的长期稳定性。两个检测臂的连接处做了微小的内凹让位设计，这个细节是实际工程应用里非常关键的点——很多待检的直角构件在内角位置会存在焊接焊瘤、冲压圆角、切削毛刺，

　　如果检具的内角是完全的直角尖角，待检件的内角缺陷会顶住检具，导致两个基准面无法完全贴合，出现假的间隙误判，内凹让位的设计刚好可以避开待检件内角的工艺残留，让待检件的两个直角面可以完全贴合到检具的基准工作面上，保证检测结果的准确性。从安装边界与尺寸适配的角度来说，这类检具的两个臂长可以根据待检工件的检测边长做适配，短臂版本适合小型钣金件、机加工小零件的直角检测，长臂版本可以适配铝型材框架、钢结构焊接件这类大尺寸构件的直角校验，检具自身的厚度设计需要保证足够的刚性，避免检测时施力按压导致臂体出现微变形，影响基准面的角度精度，基准面的表面粗糙度需要控制在合理区间，既不能过于粗糙导致贴合面存在微观间隙，

　　也不需要过高的镜面精度增加不必要的加工成本，满足检测场景的贴合要求即可。在实际的设备装配场景里，这类检测结构还可以作为装配定位基准使用，比如自动化设备的框架拼接、输送线的直角段对接、防护栏的直角安装，都可以用这类检具先定位好90度基准，再进行紧固连接，避免装配完成后出现角度偏差导致后续的部件安装错位，相比用盒尺拉对角线的校验方式，这种直接靠基准面贴合的定位方式效率更高，也更适合现场施工的快速作业。针对正方形截面构件的检测场景，检具的基准面宽度和待检构件的截面边长做匹配，检测时可以同时校验构件的截面正方形度和相邻面的直角精度，一次贴合就能完成两个形位公差的检测，减少重复装夹检测的步骤，在五金构件生产、铝型材加工、钣金机柜制造这类行业的生产现场，这类检具的使用频率非常高，是一线质检和装配工位必备的基础工装结构。
