八十毫米规格三爪自定心机床卡盘结构

　　在普通卧式车床、小型仪表车床及台式回转加工设备的装夹作业场景中，三爪卡盘是应用覆盖度极高的核心装夹部件，这款80mm外径的三爪卡盘，主要适配小型回转类零件的装夹需求，常见于教学实训车床、小型精密仪表车床、桌面级加工设备的主轴端装夹工位。从实际加工场景来看，这类小规格卡盘多用于装夹直径范围在3-60mm之间的棒料、盘类小型工件，能够实现工件的自动定心，装夹过程中无需反复找正，大幅降低小批量零件加工的装夹辅助时长，适配有色金属、工程塑料、小型钢制零件的粗加工与半精加工工序。

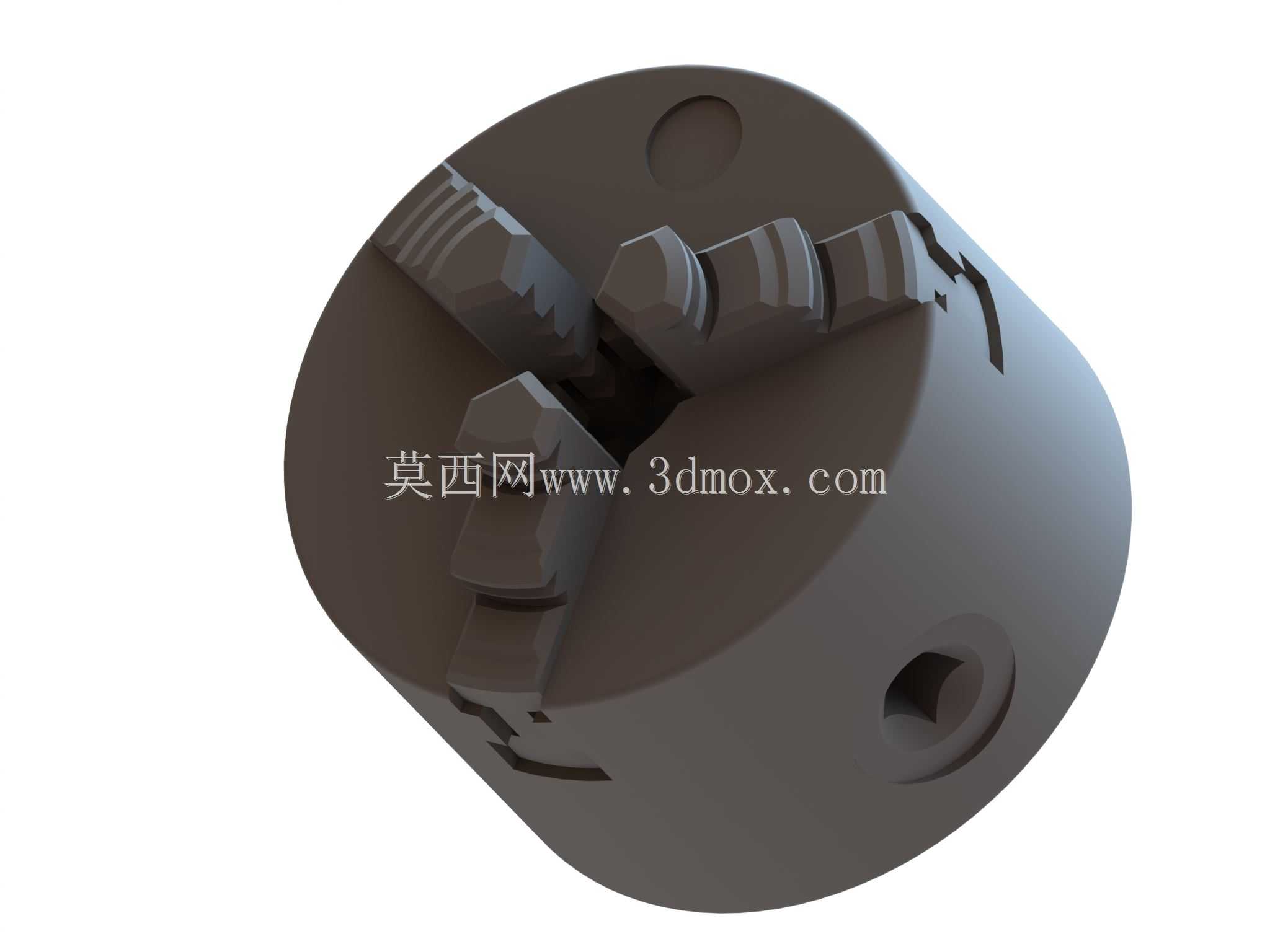

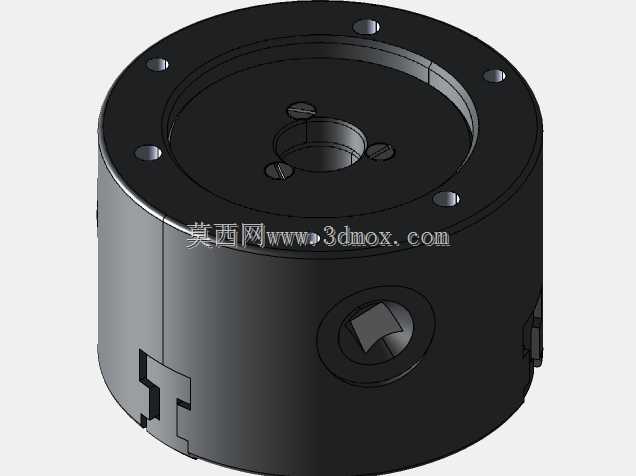

　　从功能特性层面看，该三爪卡盘采用经典的平面螺纹传动结构，三个卡爪沿卡盘本体的径向导槽同步移动，定心精度可满足常规IT7-IT8级加工的装夹要求，卡爪的夹持面设计有细密的齿形结构，能够在夹持过程中增大与工件表面的摩擦力，避免切削过程中工件出现打滑移位的问题。卡盘本体采用高强度铸铁材质整体铸造后经时效处理，能够有效降低长期使用过程中的形变余量，保证装夹精度的长期稳定性，本体上预留的三个安装沉孔，对应主轴端的连接法兰安装位，安装时可通过螺栓直接与主轴法兰盘锁紧，安装端面的定位止口尺寸与常规小型车床主轴端的止口规格匹配，无需额外制作过渡连接盘即可完成装配。

　　从设计思路上拆解这款卡盘的结构，首先是尺寸边界的控制，80mm的外径尺寸严格适配小型机床的主轴端空间，不会因为卡盘外径过大导致机床最大回转直径被过度占用，卡盘整体的轴向厚度控制在合理范围内，避免装夹后工件悬伸量过大带来的刚性不足问题。三个卡爪采用分离式的可换向设计，既可以正向装夹外圆面工件，也可以将卡爪反装实现内孔类工件的撑紧装夹，覆盖更多类型小型零件的装夹需求。卡盘本体侧面设置的方榫孔，用于配套卡盘扳手插入后驱动内部的伞齿轮，进而带动平面螺纹转动实现卡爪的开合，方榫孔的位置设计避开了卡盘的安装锁紧位，操作时扳手的活动空间充足，不会与主轴端的其他结构产生干涉。

　　在实际设备选型匹配过程中，这类小规格三爪卡盘除了适配车床之外，也可安装在小型回转工作台、焊接变位机、分度头的输出端，作为小型工件回转加工或焊接作业的装夹夹具使用。卡盘内部的传动副采用润滑脂填充润滑，日常维护时仅需定期向注油孔补充润滑脂即可，无需频繁拆解维护，传动结构的磨损量极低，正常工况下的使用寿命能够满足小型加工设备长期使用的需求。卡爪的行程设计充分考虑了小规格工件的装夹范围，最小夹持直径可覆盖小直径棒料，最大撑开直径可适配接近卡盘内径的盘类零件内孔装夹，无需额外配置加高卡爪即可覆盖绝大多数小型零件的装夹场景。

　　从安装边界来看，卡盘后端的定位止口与安装孔位的形位公差经过严格控制，安装后卡盘的回转中心与主轴回转中心的同轴度误差控制在很小的范围内，能够有效降低装夹带来的工件跳动问题，减少加工过程中的振刀风险。卡盘本体上的减重孔设计在保证结构刚性的前提下降低了整体重量，减小了主轴端的负载，对于小型仪表车床这类主轴功率较小的设备而言，更低的转动惯量能够让主轴启停过程更加平稳，避免因为卡盘重量过大导致主轴轴承过早磨损。在实际使用过程中，这类卡盘的夹持力能够满足小型零件的切削负载要求，在合理的切削参数下，不会出现夹持力不足导致的工件飞出风险，同时卡爪的移动同步性较好，装夹后工件的偏心量极小，能够有效降低加工过程中的材料余量浪费，提升小零件加工的成品率。
