安全带收紧器弹簧插入工作站设计

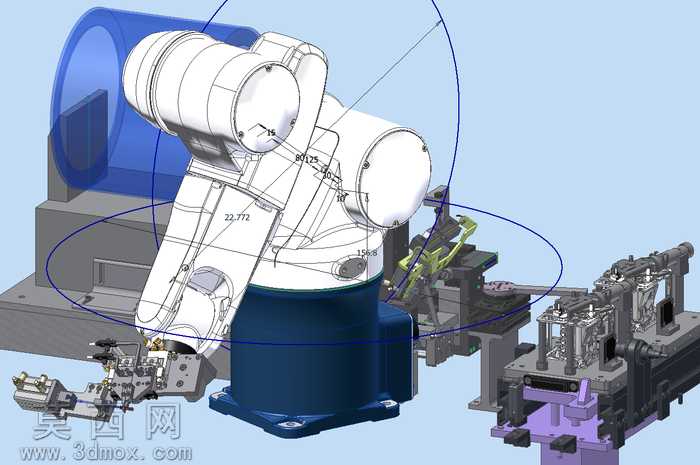

本套三维模型为安全带收紧器弹簧自动插入工作站，整体采用多关节工业机器人搭配专用装配工装的布局方案，在三维建模过程中严格遵循自动化装配设备的设计规范，对每一处机械结构的配合公差、运动行程都做了精准的参数化设定。模型渲染阶段采用工业设备常用的写实材质体系，机器人本体的铸铝哑光漆面、金属加工件的磨砂金属质感、气动元件的工程塑料材质、工装定位块的硬质合金质感都做了分层材质赋予，同时添加了符合工业车间环境的柔和漫反射光照，清晰呈现各部件的结构轮廓与装配关系。从结构设计来看，核心执行单元为六轴多关节工业机器人，末端搭载定制化弹簧夹取与插入执行机构，夹爪采用自适应弹性夹持结构，可适配弹簧的螺旋外形避免夹伤工件，执行机构集成到位检测与压力反馈模块，保证弹簧插入过程的力度与深度符合工艺要求；工作站配套设置弹簧上料排序机构、安全带收紧器定位工装、成品出料输送位，各工位之间的位置布局经过运动仿真验证，确保机器人运动轨迹无干涉，作业半径完全覆盖所有操作点位。设计思路围绕弹簧插入工序的痛点展开，针对弹簧易变形、插入对位难度大、人工装配效率低一致性差的问题，采用机器人柔性作业搭配高精度定位工装的方案，定位工装设置仿形定位槽与快速夹紧结构，可精准固定安全带收紧器的待装配位置，上料机构采用振动排序加直振送料的结构，将杂乱的弹簧有序输送至机器人取料位，整套模型完整还原了设备的气动管路排布、传感器安装位置、紧固件连接细节，所有运动部件都保留了合理的装配间隙，可直接用于后续的工程出图、运动仿真验证以及方案评审环节，清晰展现了自动化弹簧装配工作站的完整设计逻辑与结构组成。
