外科手术辅助夹持机器人结构设计

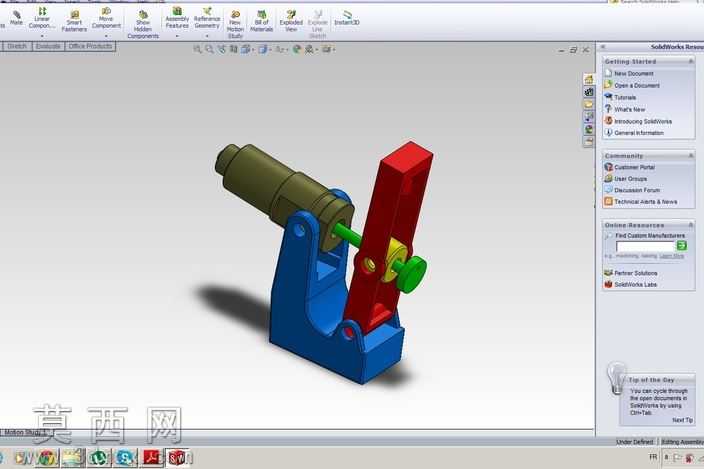

本作品为外科手术辅助定位夹持类机器人结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处铰接、锁紧、连接结构都做了干涉检查，确保各活动部件在运动行程内无碰撞、无卡滞。整体结构分为三个核心功能模块：底部蓝色支撑基座采用L型承力结构，底部设置安装定位孔，可与手术台配套固定支架完成锁紧固定，基座上部设置对称铰接耳座，耳座内加工同轴销孔，用于承载中部俯仰调节构件；中部红色竖向支撑构件通过铰接销轴与基座连接，可绕销轴完成一定角度的俯仰摆动，构件侧面设置绿色旋钮式锁紧组件，当调整到目标俯仰角度后，旋紧旋钮即可通过端面压紧摩擦力锁定构件位置，避免手术过程中发生角度偏移；前端橄榄绿色圆柱夹持筒通过横向绿色连接轴与红色竖向构件相连，可绕横向轴完成周向角度调整，夹持筒内部设计为中空台阶孔结构，可适配不同直径的手术操作器械，筒身侧面预留锁紧螺钉孔，用于装入器械后完成周向与轴向的锁紧固定。材质渲染方面，基座与竖向支撑构件采用哑光蓝色工程塑料材质，模拟医疗设备常用的消毒级PEEK材质质感，表面做细微磨砂纹理处理，避免强光反射干扰手术视野；锁紧旋钮与连接轴采用亮绿色工程塑料材质，与主体结构形成鲜明色彩区分，方便医护人员快速识别调节部件；前端夹持筒采用军绿色哑光金属质感渲染，模拟轻量化铝合金阳极氧化后的表面效果，兼顾结构强度与轻量化需求。设计思路上，整体结构摒弃复杂的多自由度冗余设计，仅保留俯仰、周向旋转两个核心调节自由度，在满足手术器械定位调整需求的前提下，尽可能简化结构组成，降低设备消毒清洁的难度，所有外露棱边均做R2-R3的圆角过渡处理，避免尖锐棱角划伤医护人员或刮破手术防护用品，各铰接位置均设计有可拆卸销轴，方便术后拆解完成彻底的高温高压消毒，锁紧旋钮采用大直径滚花设计，医护人员佩戴无菌手套也可轻松完成松紧调节操作，无需额外辅助工具。建模过程中对所有零件均做了轻量化处理，在保证结构强度的前提下尽可能削减非承力部位的材料厚度，控制整体设备重量，降低对手术台安装支架的负载要求，装配体中所有配合关系均采用SolidWorks标准配合完成，未使用冗余的高级配合，方便后续使用者根据实际手术需求对结构尺寸做参数化修改调整。
