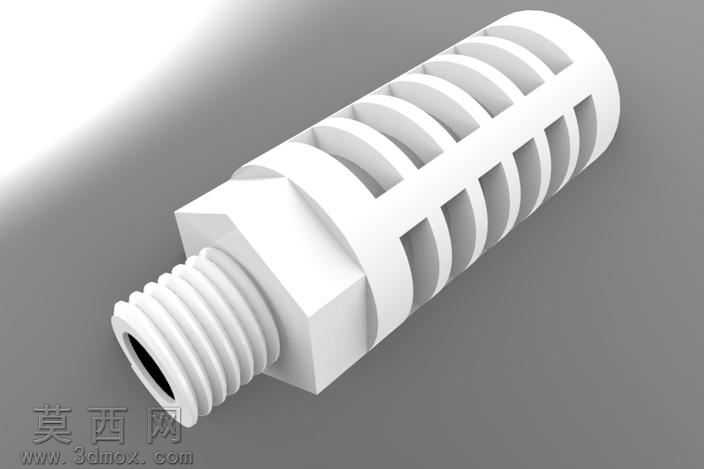

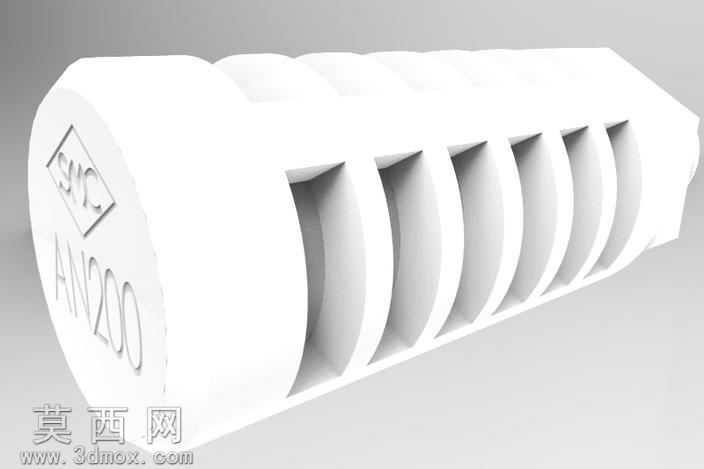

SMC型1/2规格气动管路消音器结构模型

本模型为适配1/2管接头的气动消音器三维建模作品，建模阶段围绕气动消音器的实际功能结构展开，首先确定外螺纹连接端的标准尺寸参数，严格匹配1/2规格管螺纹的牙距、牙型角度与有效啮合长度，保证连接端可与对应规格的气动管路接头实现精准装配。模型中部设计有六角拧动结构，棱角处做了符合实际加工工艺的微小圆角处理，还原五金零件加工过程中的倒角去毛刺特征，方便实际安装时使用扳手夹持施力。消音腔体部分采用多道环形镂空开槽结构，开槽的宽度、间距与深度均参考实物消音透气需求设计，既保证压缩空气排出时可通过开槽实现逐级扩容减速消音，又保留足够的结构强度避免受压破损。建模过程中对零件的壁厚做了均匀化处理，所有转角位置均添加合理的过渡圆角，避免应力集中问题，还原注塑类气动配件的典型壁厚设计特征。渲染阶段采用哑光硬质工程塑料材质，模拟消音器常用的PP或尼龙材质质感，表面设置细微的磨砂纹理，还原工业塑胶零件的真实表面效果，光影渲染采用柔和的侧上方打光，清晰展现螺纹的牙型细节、六角结构的棱边特征以及镂空开槽的通透结构，同时通过明暗对比突出零件的整体轮廓与各部分结构的衔接关系。设计思路上优先还原消音器的实用功能结构，未添加多余装饰性特征，所有结构均服务于管路连接、拧动安装、排气消音的核心功能，模型各部分比例协调，尺寸符合行业通用标准，可用于气动系统装配演示、管路布局模拟以及相关配件的结构参考。
