前倾弯曲叶片式离心风扇转子结构设计

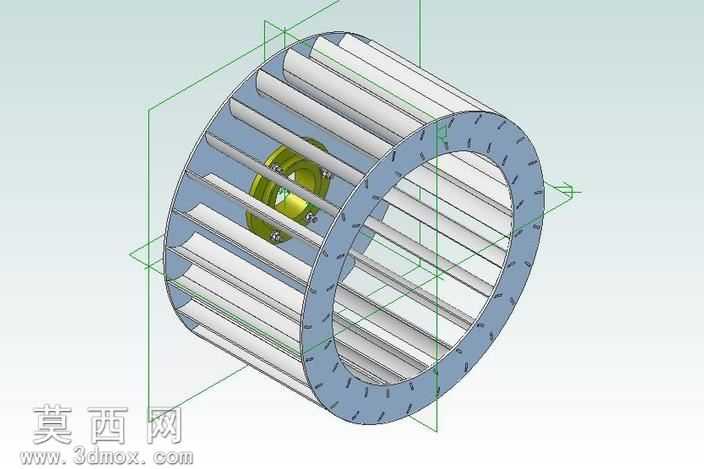

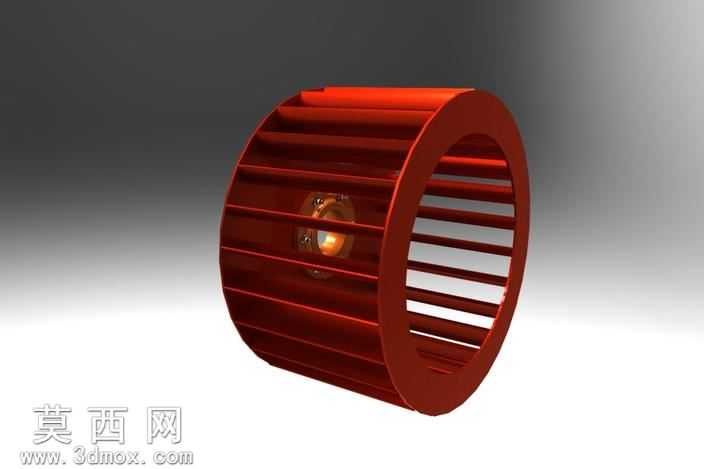

本作品为前倾弯曲叶片式离心风扇转子，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件的装配匹配精度，首先完成环形端盖与中心轮毂的基准定位，以中心回转轴线为阵列基准，逐片构建向前弯曲的叶片结构，每片叶片的弧度经过反复调整，既保证气流沿叶片曲面流动时的顺滑度，也兼顾叶片与两端环形边框的插接定位精度。模型中叶片与端环的连接位置设计了专用插槽结构，所有插槽沿端环圆周等距分布，插槽的尺寸与叶片端部的插接凸台完全匹配，可直接适配激光切割机的板材加工工艺，加工完成后无需额外定制连接件，直接将叶片对准插槽压入即可完成整体装配，大幅降低生产组装的工序复杂度。渲染阶段采用KeyShot完成材质与场景搭建，金属叶片赋予哑光铝合金材质，还原金属板材冲压后的细腻磨砂质感，中心轮毂部分根据实际应用场景赋予镀锌金属材质，表面添加轻微的环境反射效果，突出金属部件的加工质感；端环部分采用与叶片一致的金属材质，保证整体视觉风格统一。建模过程中对叶片的前倾角度做了参数化约束，可根据不同的风量风压需求快速调整叶片弯曲曲率与安装角度，无需重新绘制整体结构；所有插接槽的位置均做了公差预留设计，既保证装配时的插接顺畅度，也避免间隙过大导致运转时叶片晃动产生噪音。整体结构无多余冗余设计，所有特征均服务于实际加工与装配需求，叶片的排布密度经过优化，在保证足够通风截面积的前提下，尽可能提升转子运转时的气流引导效率，减少气流在叶片间的紊流损耗，适配家用通风设备、小型散热设备的使用需求，模型的结构拆分完全符合板材加工的工艺逻辑，可直接导出工程图用于激光切割下料，组装后的转子整体同轴度精度高，运转平稳性好，能够满足日常家用通风场景的长期使用需求。
