径流式涡轮散热风扇结构设计

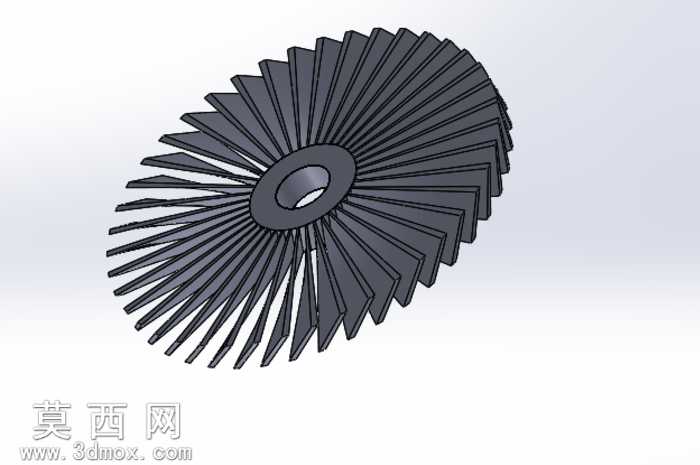

本作品为径流式涡轮散热风扇的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自顶向下的设计逻辑完成全结构搭建。首先以中心安装轴孔为基准绘制中心轮毂的旋转草图，通过凸台旋转命令生成带安装键槽的轮毂基体，键槽尺寸匹配常规家用小功率电机输出轴的配合公差，保证安装后的同轴度与传动稳定性。叶片部分采用圆周阵列的建模方式，先绘制单片叶片的引导线与截面轮廓，通过放样命令生成单片带扭转倾角的叶片实体，叶片的扭转角度经过反复调整，从轮毂根部到轮缘位置的倾角渐变，既保证气流沿径向导出时的顺畅性，又降低叶片旋转过程中的风阻损耗。完成单片叶片建模后，以轮毂中心轴线为阵列轴，设置等角度间距完成数十片叶片的圆周阵列，阵列过程中严格校验每片叶片的位置度，避免出现阵列偏差导致的动平衡问题。材质渲染阶段，整体模型赋予哑光深灰色工程塑料材质，模拟常用ABS或改性PP注塑成型的风扇部件质感，轮毂位置添加细微的磨砂纹理，叶片边缘做微小的圆角过渡处理，还原实际注塑生产中的工艺特征，避免尖锐边角带来的应力集中问题。结构设计上，叶片与轮毂的连接位置做加厚过渡处理，提升叶片根部的结构强度，防止长期高速旋转出现叶片断裂的风险，整体叶轮的厚度分布从根部到外缘逐渐减薄，在保证结构强度的前提下尽可能降低叶轮整体重量，减少电机启动时的负载。建模完成后通过软件的质量属性、干涉检查功能完成校验，确认所有叶片之间无干涉，整体质心落在中心轴线上，满足动平衡的基本设计要求，可直接用于后续的结构仿真、3D打印验证或者注塑模具的开模参考，适配家用小家电、小型电子设备的风冷散热场景，能够在较低转速下实现较大的通风量，兼顾静音与散热效率的设计需求。
