机械构件前五阶频率振动特性分析模型

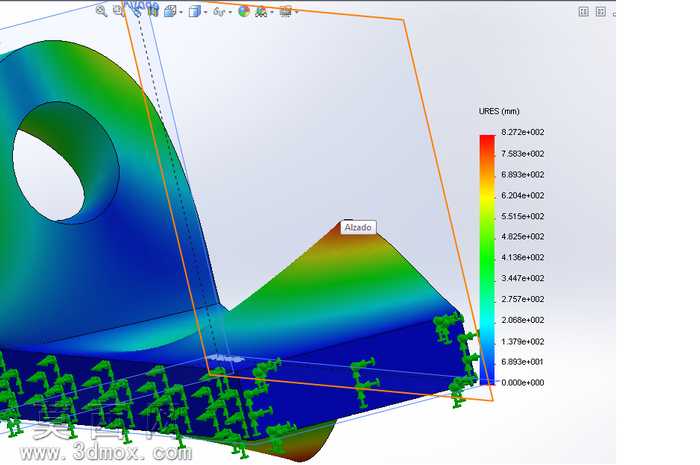

本作品是针对异形曲面机械承载构件开展的振动特性分析三维建模成果，建模阶段首先完成构件主体几何特征的精准构建，针对构件上的异形开孔、渐变曲面过渡、底部安装定位结构等细节逐一完成特征绘制，确保几何模型与实际构件的尺寸偏差控制在工程允许范围内，为后续仿真分析提供精准的几何基础。完成基础几何建模后，进入仿真前处理环节，首先为构件赋予对应金属结构件的材料属性，设定准确的弹性模量、泊松比、材料密度等核心参数，保证材料力学特性与实际应用场景一致；随后根据构件实际安装工况，对底部安装接触面施加完全固定约束，还原构件真实的装夹边界条件，避免边界条件偏差导致分析结果失真。网格划分阶段针对曲面过渡区域、开孔周边的应力集中敏感区域进行网格加密处理，在保证计算精度的同时平衡整体计算效率，避免全局过密网格带来的不必要算力消耗。求解设置阶段选取模态分析求解模块，设置提取前五阶固有频率与对应振型结果，完成求解计算后对结果进行可视化后处理，采用彩虹色阶云图直观展示各阶振型下的结构位移分布规律，图中附带的位移标尺可清晰读取不同位置的位移幅值，绿色矢量标识直观呈现各节点的振动方向，能够清晰展现不同阶次下构件的振动变形趋势，从低阶到高阶的振型变化可直观反映结构不同位置的刚度分布特性，其中低阶振型主要体现构件大尺寸曲面区域的整体摆动变形，高阶振型逐步呈现局部区域的复杂振动形态。整个建模与分析流程严格遵循结构动力学仿真的工程规范，所有参数设置均贴合工程实际应用场景，分析结果可直接用于指导该类构件的结构优化设计，帮助设计人员提前识别结构的振动薄弱区域，通过调整局部壁厚、优化加强筋布局、改变安装固定位置等方式规避共振风险，提升构件在实际运行工况下的动态稳定性，为同类异形承载构件的动力学设计与优化提供可靠的参考依据。
