异材拼接构件温度场仿真分析模型

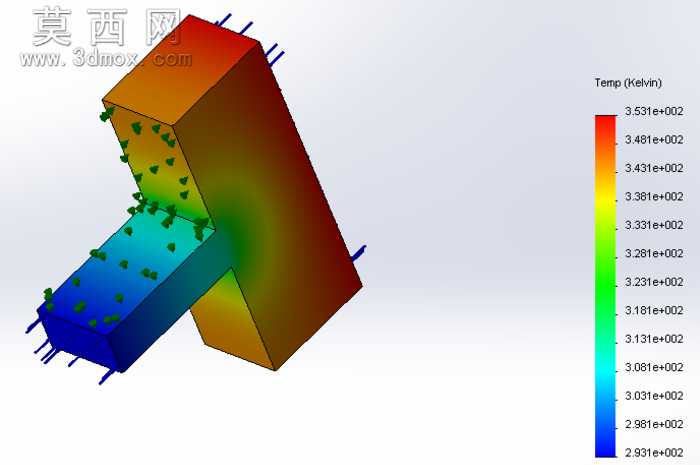

本模型针对两块不同材质拼接而成的L型构件开展温度场仿真建模工作，依托三维建模软件完成构件的几何特征构建，首先根据构件的实际拼接形态，精准绘制两个相互垂直的长方体基体，明确两块异材的拼接接触面，保证几何尺寸与实际构件完全匹配，为后续热分析提供准确的几何基础。建模过程中对构件的边界特征进行精细化处理，在构件的外伸端设置固定约束对应的几何标识，同时明确不同外表面的热边界作用区域，保证热载荷施加位置的精准性。材质参数设置阶段，分别为两块构件赋予差异化的热物理属性，包括导热系数、比热容、密度等关键热参数，准确还原不同材料在热传导过程中的性能差异，确保仿真结果能够真实反映异材拼接结构的温度分布规律。仿真求解阶段，基于稳态热传导分析逻辑，设置合理的环境温度参数与边界热条件，在构件的不同端面施加对应的温度载荷，通过网格划分对拼接接触面区域进行网格加密处理，提升该区域温度计算的精度，避免因网格精度不足导致的温度场分布失真。后处理渲染阶段，采用开尔文温标作为温度显示单位，通过蓝到红的渐变色谱直观呈现构件整体的温度分布状态，蓝色代表低温区域，红色代表高温区域，清晰展现热量在不同材质构件中的传导路径，以及拼接接触面处的温度过渡特征，同时通过矢量箭头标识热流的传递方向，让热传导过程的可视化效果更加直观。整个建模过程严格遵循热仿真的分析逻辑，从几何建模到参数设置再到结果后处理，每一个环节都围绕异材拼接结构的温度边界条件验证目标展开，能够为同类异材组合结构的热性能分析提供可靠的参考模型，帮助设计人员快速掌握不同材料拼接后的热分布特性，为结构的热稳定性优化提供数据支撑。
