自行车后拨链条导向张紧结构三维设计

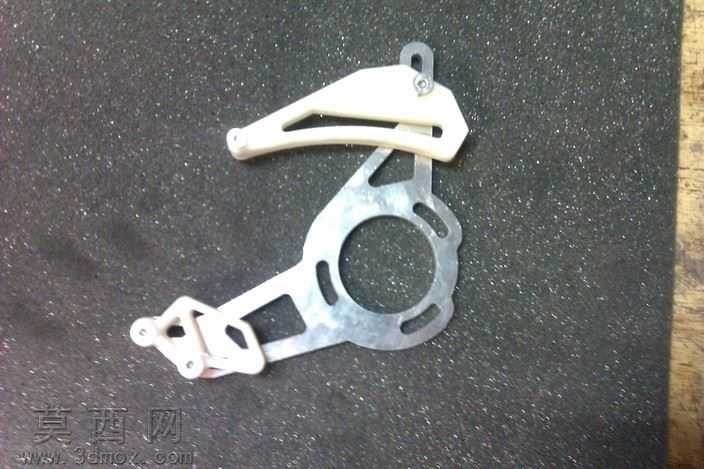

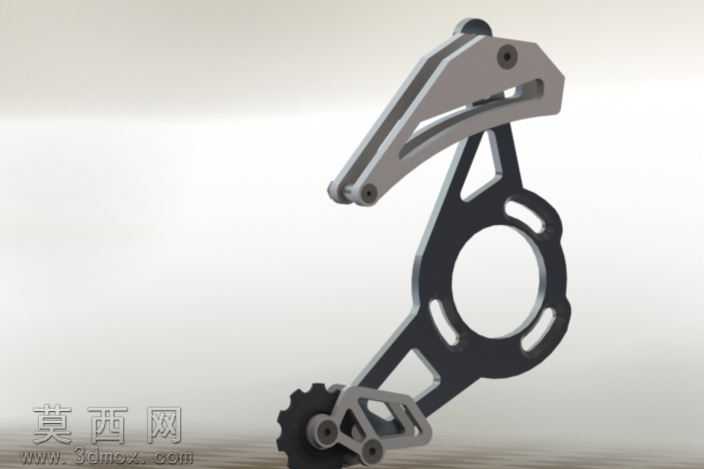

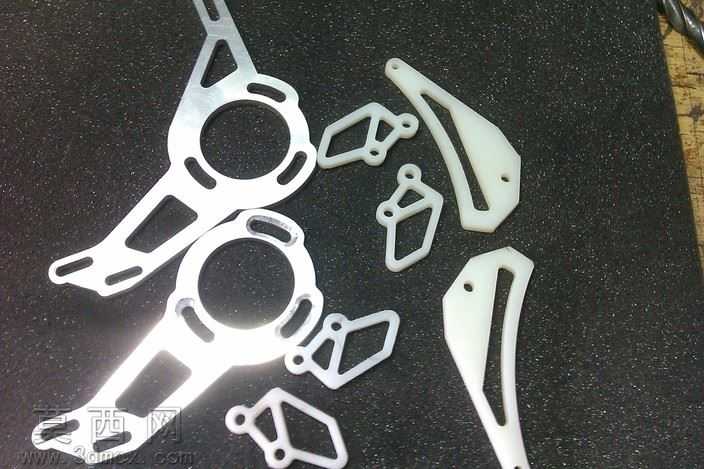

本作品为自行车后拨链条导向张紧装置的三维设计成果，建模阶段依托主流三维设计软件完成全参数化特征构建，首先梳理自行车变速系统中链条导向张紧结构的功能逻辑：该部件需要在骑行变速过程中实时维持链条张紧度，同时引导链条在不同齿数飞轮片间顺畅切换，避免链条松脱、跳齿等故障。建模过程中先完成核心安装基座的轮廓绘制，基座采用适配自行车车架尾勾的环形安装接口，预留标准紧固件装配孔位，通过拉伸、切除特征构建基座的轻量化镂空结构，在保证结构强度的前提下削减部件自重，符合骑行配件轻量化的设计需求。随后构建上下平行的摆臂结构，摆臂采用双侧对称的钣金式造型设计，通过旋转副特征实现摆臂与基座的铰接连接，预留摆臂摆动的行程空间，模拟实际使用中摆臂随链条张紧度变化的摆动轨迹。导轮部分单独建模，还原导轮的轮齿轮廓与中心轴承安装位，保证导轮与链条的啮合精度，导轮与摆臂末端通过铰接特征连接，可实现自由转动。材质渲染阶段，对基座部分赋予哑光黑色金属材质，模拟高强度铝合金阳极氧化后的表面质感，摆臂部分赋予银灰色金属拉丝材质，还原铝合金机加工后的表面效果，导轮轮齿部分赋予深色工程塑料材质，铰接销轴部分赋予亮面金属材质区分不同构件，通过环境光遮蔽、漫反射参数调整，让渲染效果真实呈现不同部件的材质差异。结构设计上充分考虑实际装配的公差配合，所有铰接位置预留合理的装配间隙，安装孔位匹配通用自行车尾勾的标准尺寸，镂空结构的筋位走向经过受力模拟优化，可承受链条拉扯的交变载荷，整体结构紧凑，安装后不会与飞轮、车架产生运动干涉，完整还原了自行车后拨导链器的真实结构与功能特性，可用于自行车传动系统的结构演示、配件改装设计参考等场景。
