山地车下坡专用链条导向稳链器

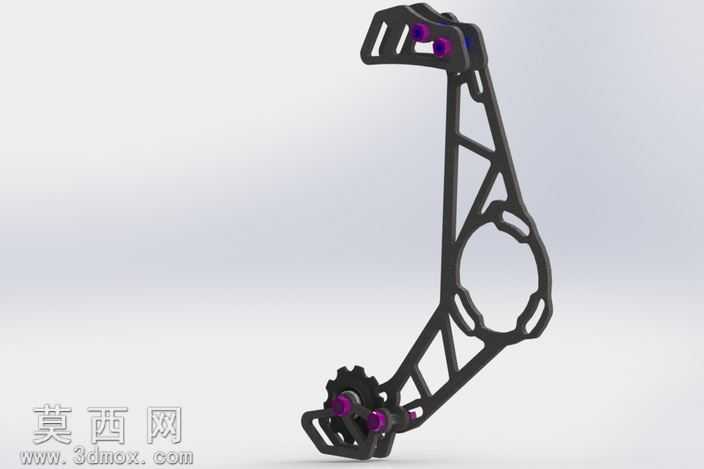

该作品为山地自行车下坡场景专用的链条导向稳链器三维模型，建模阶段以实际骑行中的链条防脱需求为核心设计逻辑，首先通过草图绘制勾勒出整体仿生桁架式轮廓，在保证结构强度的前提下尽可能做镂空减重处理，适配山地车轻量化改装需求。建模过程中对安装位做了精准的尺寸约束：上端的双枢轴安装孔对应自行车尾勾或车架直装位，孔位内嵌的衬套结构做了单独建模，还原实际配件中耐磨缓冲的结构设计；中部的大尺寸镂空圆环为盘片避让位，可兼容不同齿数的单盘片使用，避免骑行颠簸中链器与盘片发生剐蹭；下端的导轮安装位预留了标准导轮轴孔，导轮轮齿做了符合链条节距的齿形建模，可与标准自行车链条完美啮合，实现链条的张紧导向。模型的材质渲染贴合真实产品的工艺特性：主体结构采用碳纤维增强尼龙材质渲染，表面做哑光磨砂质感处理，还原注塑或3D打印成品的细腻肌理；枢轴位置的锁紧螺丝、导轮轴做了阳极氧化紫色金属质感渲染，突出改装配件的视觉辨识度；导轮齿面做了轻微的磨损质感处理，模拟实际使用中的接触痕迹。结构设计上采用了单臂桁架结构，相较于传统双板夹合的稳链器重量更轻，镂空的筋位走向经过受力仿真优化，在颠簸路面受到链条冲击时可将力均匀分散到各个安装点位，避免应力集中导致的结构断裂；上端的枢轴结构预留了微调行程，可根据不同盘片尺寸、链条张紧度调整导轮的位置，保证链条在剧烈颠簸、大幅度变速（单盘系统下的链条跳动）过程中始终贴合盘片与导轮，杜绝掉链问题。建模过程中对所有棱边做了圆角过渡处理，既避免尖锐边角在安装使用中划伤车架或骑行者，也符合实际量产产品的注塑工艺要求，不存在无法脱模的倒扣结构，所有安装孔位都做了拔模斜度处理，可直接用于开模生产或3D打印制作实物。
