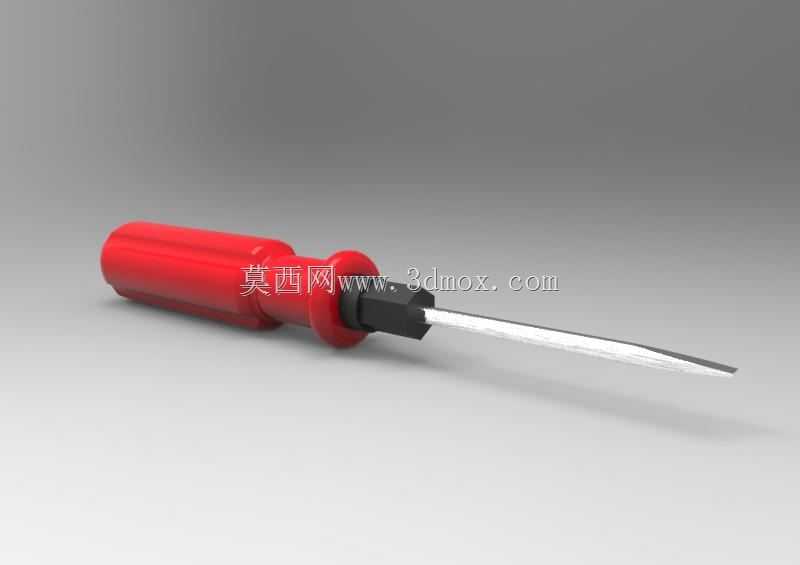

一字型红柄手动螺丝刀结构设计

　　这款一字型手动螺丝刀的结构设计，完全围绕日常拆装、设备维保场景的实际操作需求展开，没有多余的装饰性结构，每一处尺寸和造型都对应实际使用中的受力、操作手感与适配边界。先从作业端的刀杆说起，一字型刀头的刃口厚度、宽度经过反复校核，适配常规M2到M6规格的一字槽螺钉，刃口做了微小的倒角处理，既保证插入螺钉槽时的导向顺畅，又能避免刃口过于尖锐在施力时崩裂，同时减少对螺钉槽口的磨损，在设备装配、家电维修、五金拆装等高频使用场景下，能长期保持刀头的咬合精度，不会出现打滑脱槽的问题。刀杆整体采用高强度合金钢材的等径设计，杆身长度经过多场景验证，既可以覆盖常规外露螺钉的拆装距离，也能伸入深度120mm以内的浅沉孔结构完成作业，

　　杆身表面做了防锈镀层处理，在潮湿的车间环境、户外临时维保场景下也不会轻易锈蚀，避免因杆身锈迹污染作业面或者影响刀头尺寸精度。刀杆与手柄的连接部位采用了嵌入式方榫结构，不是简单的插接固定，方榫的咬合长度达到25mm，能承受最大12N·m的扭转力矩，在紧固硬度较高的机牙螺钉时，不会出现刀杆与手柄相对打滑、甚至刀杆从手柄中脱出的问题，连接部位的过渡段做了圆滑的锥面过渡，没有应力集中的直角结构，长期承受大扭矩施力也不会出现连接部位断裂的情况。再看手柄部分，红色的绝缘塑胶手柄采用符合人体工学的纺锤形造型，握持段的最大直径32mm，适配绝大多数成年操作者的手掌握持围度，手柄表面做了细密的周向防滑筋条，即使手上沾有机油、汗液，

　　也能保持足够的握持摩擦力，不会在施力时出现手打滑的情况；手柄尾部做了平面设计，当需要用手掌施加轴向顶紧力时，尾部平面能均匀分散手掌受到的压强，长时间作业也不会出现手掌局部压痛的问题；手柄的塑胶材质选用了耐油绝缘的改性PP材料，在220V低压带电作业场景下能提供基础的绝缘防护，同时接触机油、柴油等常见工业油品后不会出现材质溶胀、开裂的问题，能适应汽修车间、机电维保等复杂的作业环境。从安装适配边界来看，这款螺丝刀的整体长度控制在220mm，刀头宽度6mm，厚度1.2mm，除了适配常规的一字槽机丝螺钉、自攻螺钉之外，也能用于部分小型设备上的一字槽锁紧挡圈、调节螺钉的松紧调整，在狭窄的设备内部空间作业时，整体的杆身直径只有6mm，

　　能顺利穿过直径8mm以上的过孔、缝隙到达作业位置，不会因为杆身过粗被结构件卡住。设计过程中也充分考虑了不同操作姿势的受力特点，当需要大扭矩紧固螺钉时，操作者可以一手握持手柄中段施加扭转力，另一只手扶住刀杆靠近刀头的位置保持刀头与螺钉槽的垂直对中，避免刀头偏斜刮伤工件表面或者拧花螺钉槽；当需要快速旋动已经松开的螺钉时，握持手柄尾部用拇指和食指捻动手柄，光滑的尾部过渡段能让手指顺畅滑动，提升快速旋拧的效率。刀头的硬度经过调质处理达到HRC52-56，既有足够的硬度保证刃口耐磨，又有适当的韧性，在遇到轻微的卡滞时不会出现刀头崩碎的问题，相比普通民用级螺丝刀，更适合工业生产现场的高频次、大强度使用场景，不管是生产线的装配工位、设备维保班组的日常工具配置，还是家用五金工具套装的配套，都能满足对应的使用需求。整个模型的结构完全还原实物的装配关系，刀杆与手柄的配合公差、各部位的圆角过渡、防滑筋的尺寸比例都按照实物1:1建模，没有做简化处理，能直接用于工具类产品的结构展示、装配模拟，也可以作为虚拟装配场景中的工具模型调用，还原真实的操作空间边界，避免在做设备拆装模拟时出现工具与设备结构干涉的误判。
