A型弹簧握力器手部训练器材结构设计

　　日常手部力量训练场景中，这类弹簧式握力训练器具是普及率极高的小型器材，不管是健身爱好者日常前臂肌群激活，还是办公人群缓解手部僵硬，亦或是术后手部功能康复训练，都能看到这类器具的使用身影。不同于可调阻力的电控训练设备，纯机械结构的握力器没有复杂的电子元件，依靠金属扭簧的形变提供阻力，结构可靠性极强，日常使用几乎不需要额外维护，哪怕在潮湿的健身场馆或者温差较大的户外环境，也能稳定输出训练阻力。

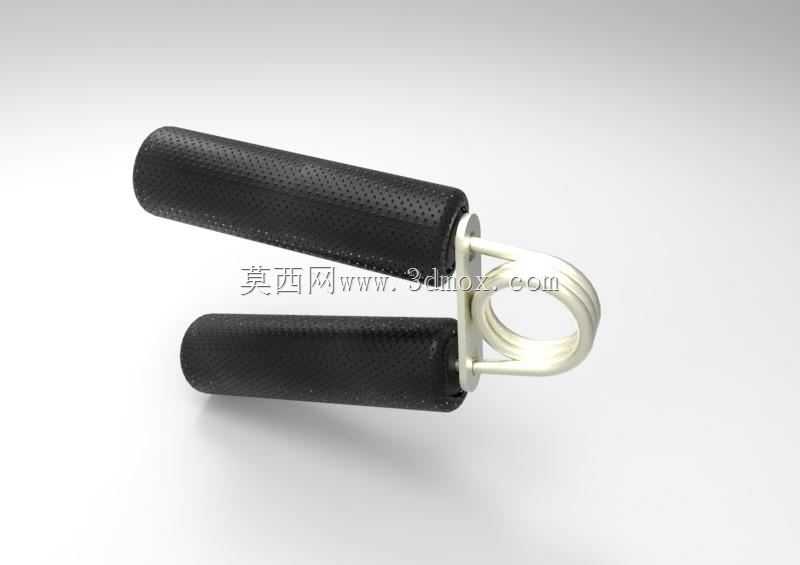

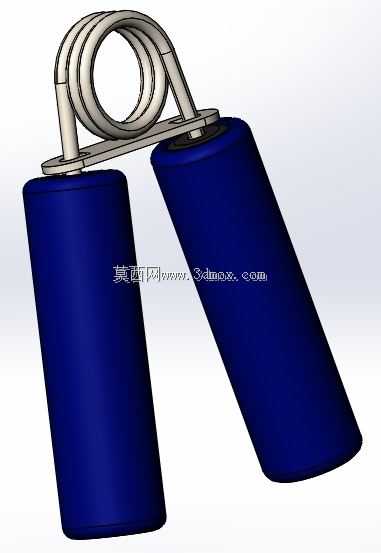

　　从结构设计逻辑来看，这款握力器采用对称式双握把布局，两个握把通过中部的扭簧实现铰接，扭簧的两个支脚分别嵌入对应握把的定位槽内，当使用者双手或者单手握紧握把时，两个握把绕铰接点做相向转动，迫使扭簧产生扭转变形，形变产生的反作用力就是训练时需要克服的阻力，松开握把时扭簧的复位弹力会带动握把回到初始张开位置，整个运动过程没有多余的传动环节，力的传递路径极短，能量损耗几乎可以忽略。握把部分采用带防滑纹理的包覆设计，表面的细密点状凸起可以增大手掌与握把之间的静摩擦系数，哪怕训练时手掌出汗，也不会出现握把打滑脱手的情况，握把的截面采用符合人体工学的椭圆造型，贴合手掌自然握持时的弧度，长时间训练也不会因为局部压强过大造成手掌压伤。

　　尺寸设计上，这款握力器完全适配成年男性的手掌握持范围，握把的有效握持长度控制在100mm左右，张开状态下两个握把末端的间距在55mm左右，完全握紧时的最小间距在15mm左右，这个行程范围刚好匹配人手握拳时的手指活动范围，不会出现握到底还有余量或者握不到位的情况。中部的扭簧采用多圈串联的扭转弹簧设计，弹簧线径、圈数经过反复调校，输出的阻力曲线平滑，从初始张开位置到完全握紧位置，阻力线性上升，不会出现初始阻力过大难以启动，或者末段阻力骤降的情况，适配大多数普通训练者的力量水平。铰接位置采用铆接固定，铆接的松紧度经过调试，既保证两个握把可以灵活转动，又不会出现左右晃动的旷量，避免长期使用后铰接位置磨损松垮。

　　建模过程中需要重点关注几个配合边界：首先是扭簧支脚与握把定位槽的配合，槽的宽度要比弹簧线径大0.1mm左右，既保证支脚可以顺利嵌入槽内，又不会因为间隙过大造成使用时支脚脱出；其次是铰接孔的同轴度，两个握把的铰接孔必须保证同轴，公差控制在0.05mm以内，否则转动时会出现卡滞，长期使用会造成铰接位置的异常磨损；还有握把表面的防滑纹理，建模时纹理的凸起高度控制在0.8mm左右，过高会硌手，过低起不到防滑效果，纹理的排布要避开握把与扭簧支脚接触的位置，避免装配时出现干涉。

　　实际使用场景中，这类握力器不需要额外的安装固定，随身携带即可使用，不管是工位上久坐间隙的手部放松，还是健身前的前臂热身，都可以随时拿出来训练几组。不同于大型健身器材需要固定场地，这类小型训练器材的使用场景几乎没有限制，结构简单耐用，故障率极低，是手部力量训练领域应用最广泛的器材品类之一。设计时还要考虑边缘的倒角处理，所有握把的边缘位置都做R2以上的圆角过渡，没有尖锐的棱角，避免使用时划伤手掌，扭簧的两端也做了圆弧收头处理，不会出现毛刺划手的问题。
