立柱式悬臂起重吊机结构三维设计

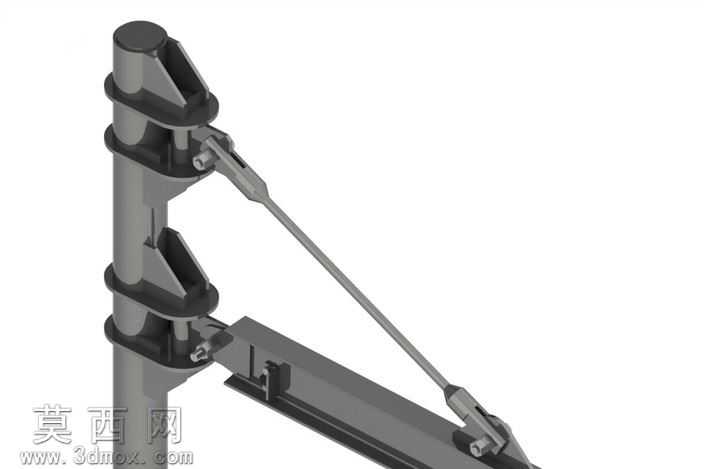

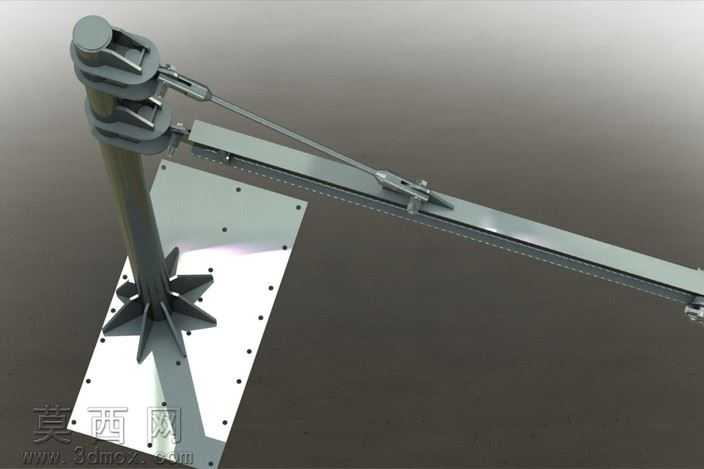

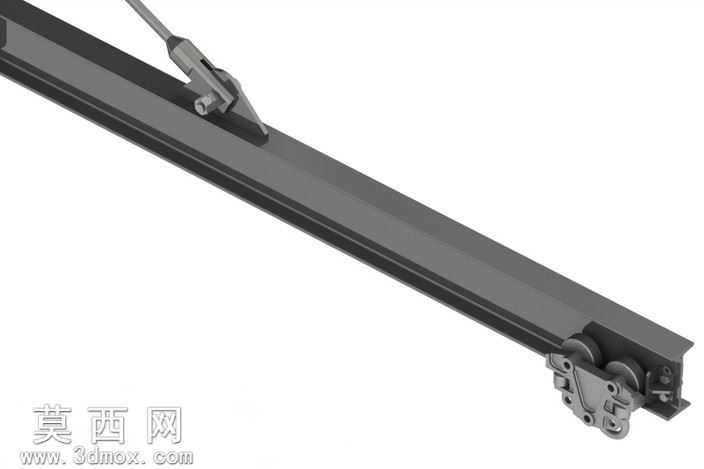

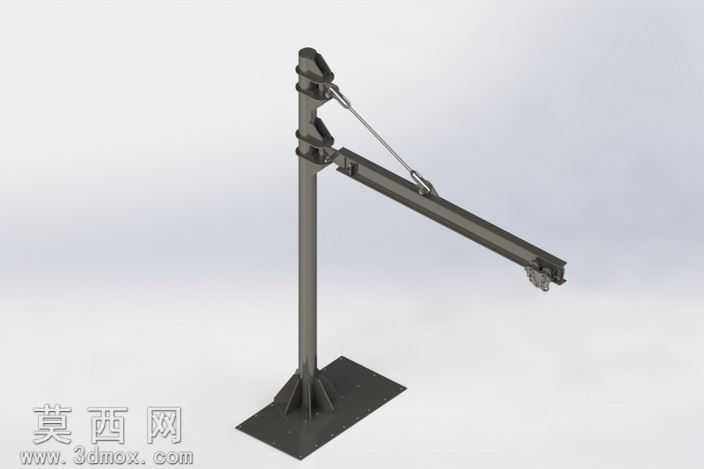

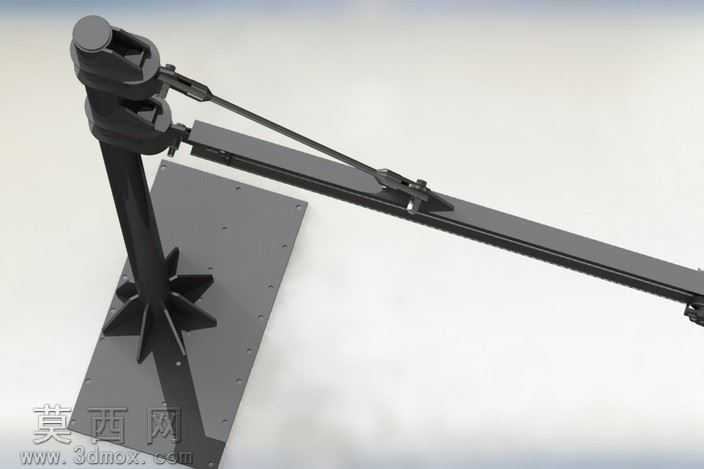

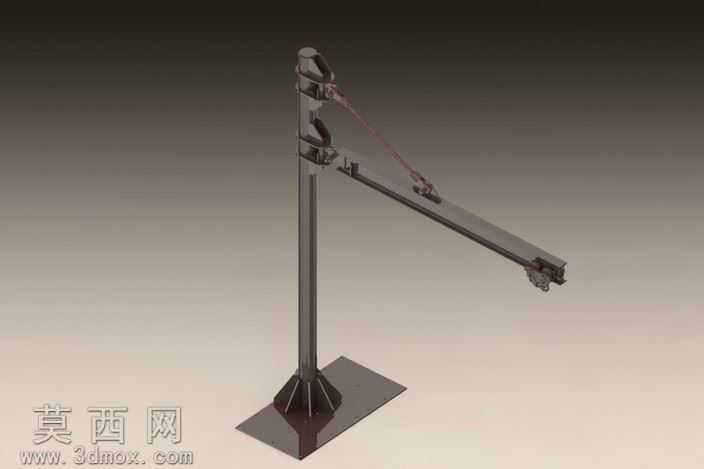

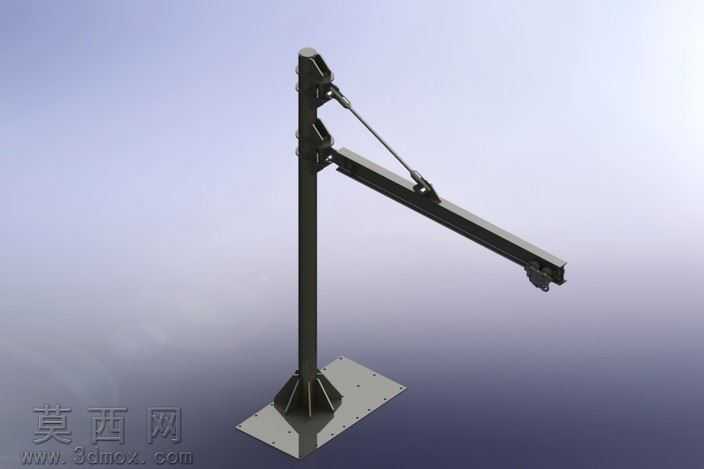

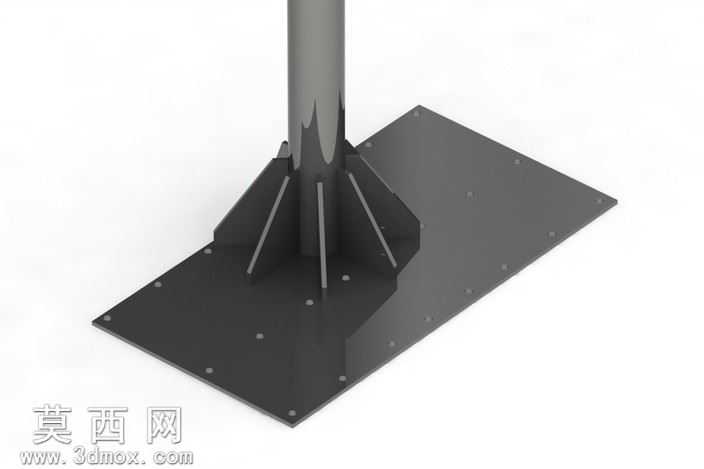

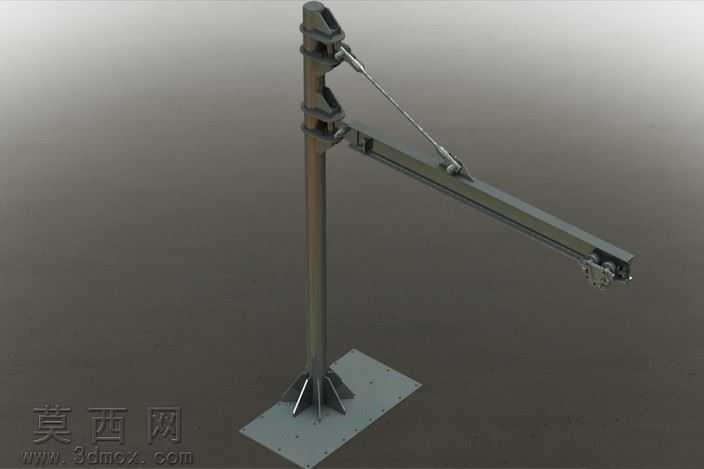

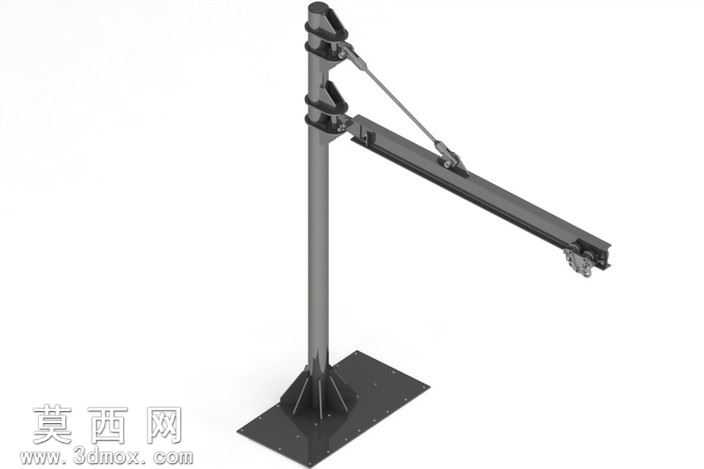

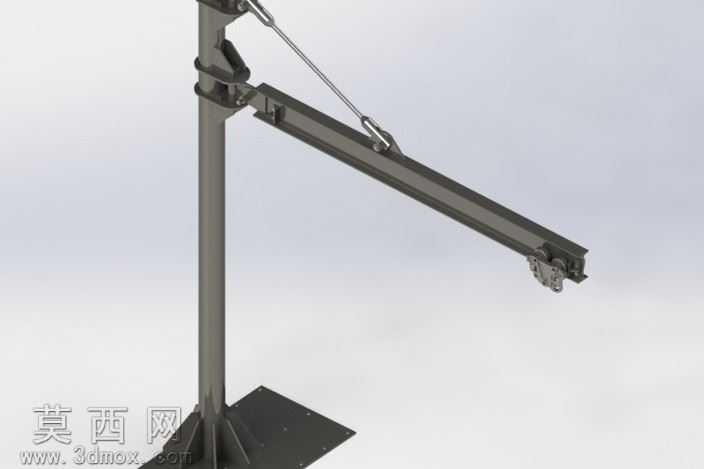

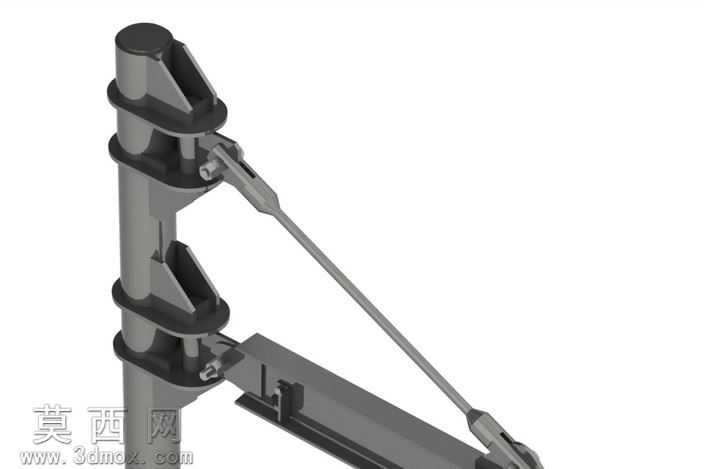

本作品为立柱式悬臂起重吊机的三维建模设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先以底部方形安装底座为基准，通过拉伸、筋特征创建底座的安装孔位与三角加强筋结构，保证底座与地面安装的接触强度与抗倾覆性能；立柱部分采用多段同轴圆柱特征拼接，预留悬臂安装座、斜拉索固定座的装配定位槽，通过同轴心、面重合的装配约束完成立柱与底座的刚性连接。悬臂主体采用变截面梁结构建模，通过扫描特征生成梁的主体轮廓，在悬臂与立柱连接端设计铰接旋转座，预留销轴安装孔位，实现悬臂绕立柱的水平回转功能；斜拉索部分采用柔性体模拟思路，两端分别通过球铰约束连接立柱顶部固定座与悬臂中段吊点，通过几何关系计算拉索的张紧角度，平衡悬臂承载时的下挠变形，悬臂末端设计吊具安装接口，预留滑轮组与吊钩的装配空间。渲染阶段采用金属材质为主的材质体系，底座与立柱赋予哑光碳钢材质，添加轻微的氧化纹理与焊接痕迹细节，提升结构真实感；斜拉索赋予镀锌钢丝绳材质，添加金属光泽与细微的捻股纹理，铰接部位添加润滑油脂的半光泽质感，区分不同部件的材质属性。场景布光采用三点布光逻辑，主光源从侧上方投射，突出悬臂与立柱的结构轮廓，辅助光源补全底部阴影区域的细节，环境光添加轻微的工业车间环境反射，让金属材质的反光更贴合真实使用场景。设计过程中重点考量结构的受力合理性，通过调整斜拉索的固定点位置优化悬臂的受力分布，让悬臂在额定载荷下的应力集中区域转移到铰接加强部位，同时控制整体结构的材料用量，在保证结构强度的前提下降低自重；所有装配部位均预留合理的装配间隙，铰接旋转部位添加耐磨衬套的结构细节，还原真实起重设备的装配工艺要求，整体模型结构完整，各部件的连接关系清晰，可用于起重设备的结构展示、教学演示或初步方案验证使用。
