工业用卷筒式绞车结构三维设计作品

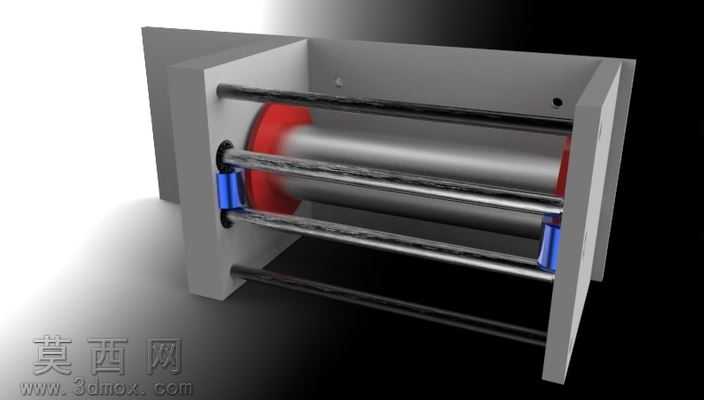

本绞车三维模型采用主流三维建模软件完成全参数化构建，建模过程严格遵循机械设计的基准统一原则，首先以两侧对称安装的立式机架作为装配基准，依次完成卷筒组件、导向辊组、侧端限位结构的层级装配，所有零件间的装配约束完全匹配实际机械装配逻辑，不存在过约束与欠约束问题，可直接用于后续的工程图导出、运动仿真模拟与结构力学校核。模型渲染阶段采用工业级写实渲染方案，机架部分赋予哑光磨砂金属材质，还原钢制焊接机架的表面质感，卷筒主体赋予抛光金属材质表现辊面的加工光洁度，侧端的限位部件赋予蓝色工程塑料材质区分功能部件，导向光轴赋予镀铬亮面金属材质表现杆件的表面处理工艺，背景采用纯黑渐变环境突出模型主体结构，光影采用侧上方45度主光源搭配底部补光，清晰呈现各部件的装配间隙与结构层次，避免阴影遮挡关键结构细节。结构设计上，该绞车采用单卷筒配合多组平行导向辊的布局，两侧立式机架通过横向光杆实现刚性连接，保证整体框架的结构稳定性，卷筒两端设置轴向限位结构防止绳索收放过程中出现脱槽问题，多组平行导向辊沿卷筒周向排布，可在绳索收卷过程中起到导向捋顺作用，避免绳索出现乱绳、叠绳问题，侧端预留的安装孔位可匹配驱动组件的安装需求，整体结构紧凑，受力路径清晰，符合起重牵引类设备的设计规范。设计思路围绕实用化工业场景展开，摒弃冗余的装饰性结构，所有结构特征均服务于绳索收放的核心功能，建模过程中对所有配合面预留了合理的装配公差，转动部件与固定机架间预留了足够的转动间隙，可直接转化为生产用加工图纸，模型的各零件均为可编辑参数化特征，使用者可根据实际牵引载荷需求调整卷筒直径、机架厚度、导向辊间距等核心参数，快速衍生出适配不同工况的绞车变体方案。
