丝杆驱动式双向夹持工装夹具结构设计

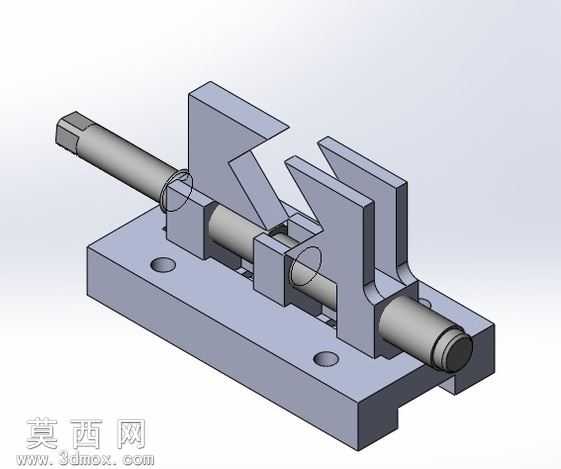

本作品为丝杆驱动式双向夹持工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工的公差配合要求，对每一处装配间隙、配合面都做了精准的参数约束，确保模型可直接用于后续的工程出图、装配验证以及加工参考。模型整体以带安装孔的矩形底座作为承载基体，底座上开设两个对称的沉头安装孔，用于将整套工装固定在工作台面，保证使用过程中的结构稳定性。核心传动部件为贯穿两侧夹块的传动丝杆，丝杆一端设计为外六角端头，适配标准扳手的拧动操作，丝杆上设置两段旋向相反的传动螺纹，分别与左右两个夹块的螺纹孔配合，当转动丝杆端头时，两个夹块可沿着丝杆轴向做同步相向或反向运动，实现对工件的快速夹紧与松脱动作。夹块采用V型开口的夹持面设计，可适配不同直径的轴类、棒类工件，也可对规则方形工件进行稳定夹持，夹块与底座之间设置导向贴合面，限制夹块的转动自由度，保证夹块仅沿轴向做直线运动，避免夹持过程中出现偏斜、翘曲的问题。建模过程中对所有零件都赋予了符合实际加工材质的外观属性，底座、夹块、丝杆均采用金属哑光质感的材质表现，还原钢制机加工零件的真实视觉效果，渲染阶段采用柔和的环境光搭配定向主光源，清晰展现出零件的棱边、装配缝隙以及结构层次，让整个装配体的结构关系一目了然。设计思路围绕手动快速夹持的工装需求展开，摒弃了复杂的气动、液压驱动结构，采用纯机械丝杆传动的方案，整体结构简单可靠，加工成本低，维护方便，既可以作为钳工工位的手动夹持工装使用，也可以适配轻型加工工序的工件定位需求，双向同步夹持的结构相比单侧移动的夹具，具备更好的对中性，能够保证被夹持工件的中心位置始终处于工装的对称中心线上，提升装夹定位的精度。建模过程中对所有零件都做了独立的参数化特征建模，每个零件的尺寸都可根据实际使用需求进行快速修改调整，比如更换不同长度的丝杆、调整夹块的开口尺寸、修改底座的安装孔间距，即可适配不同规格的工件装夹需求，具备较强的通用性与拓展性。
