户外壁挂式防雨型低压配电箱体

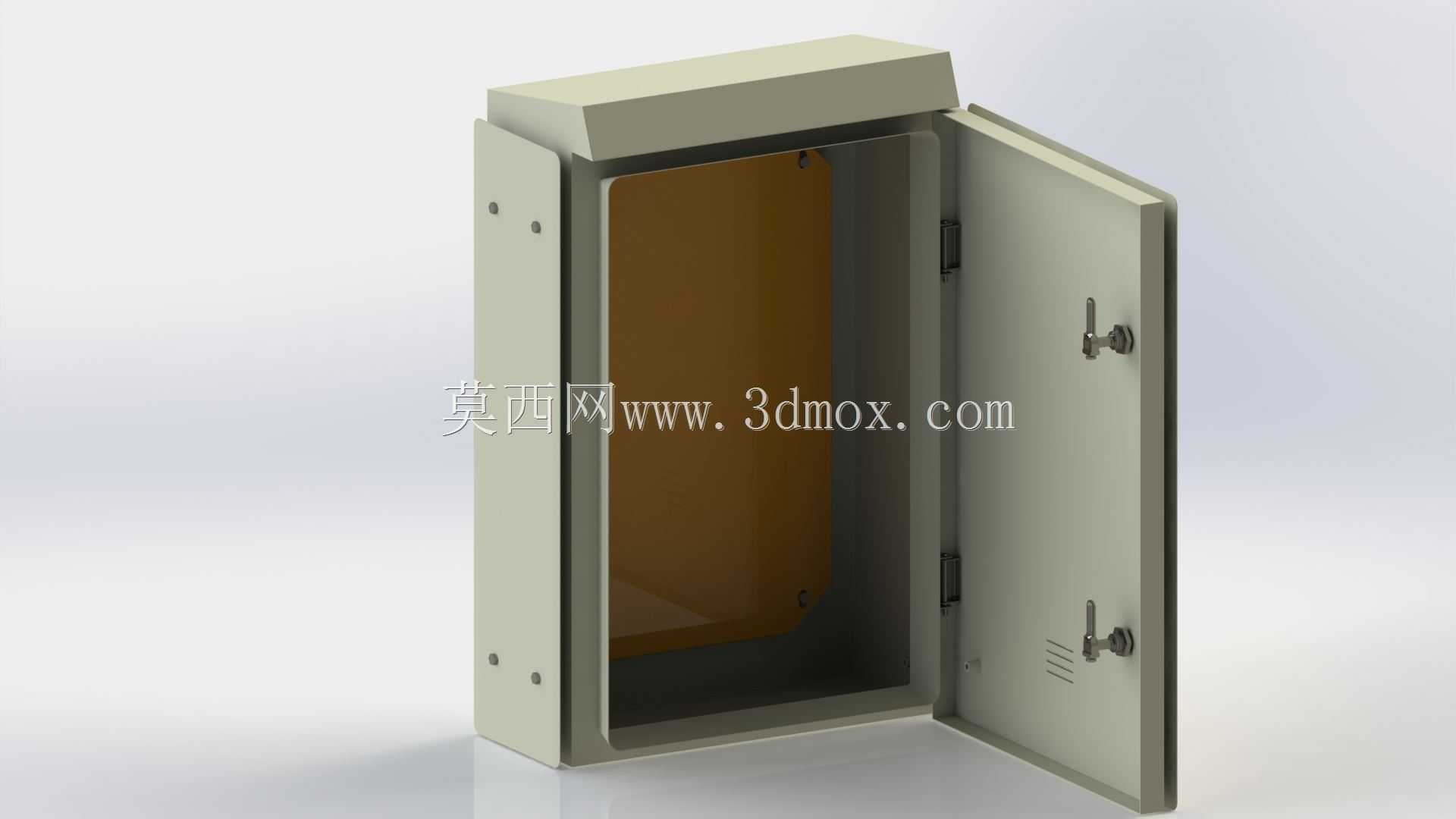

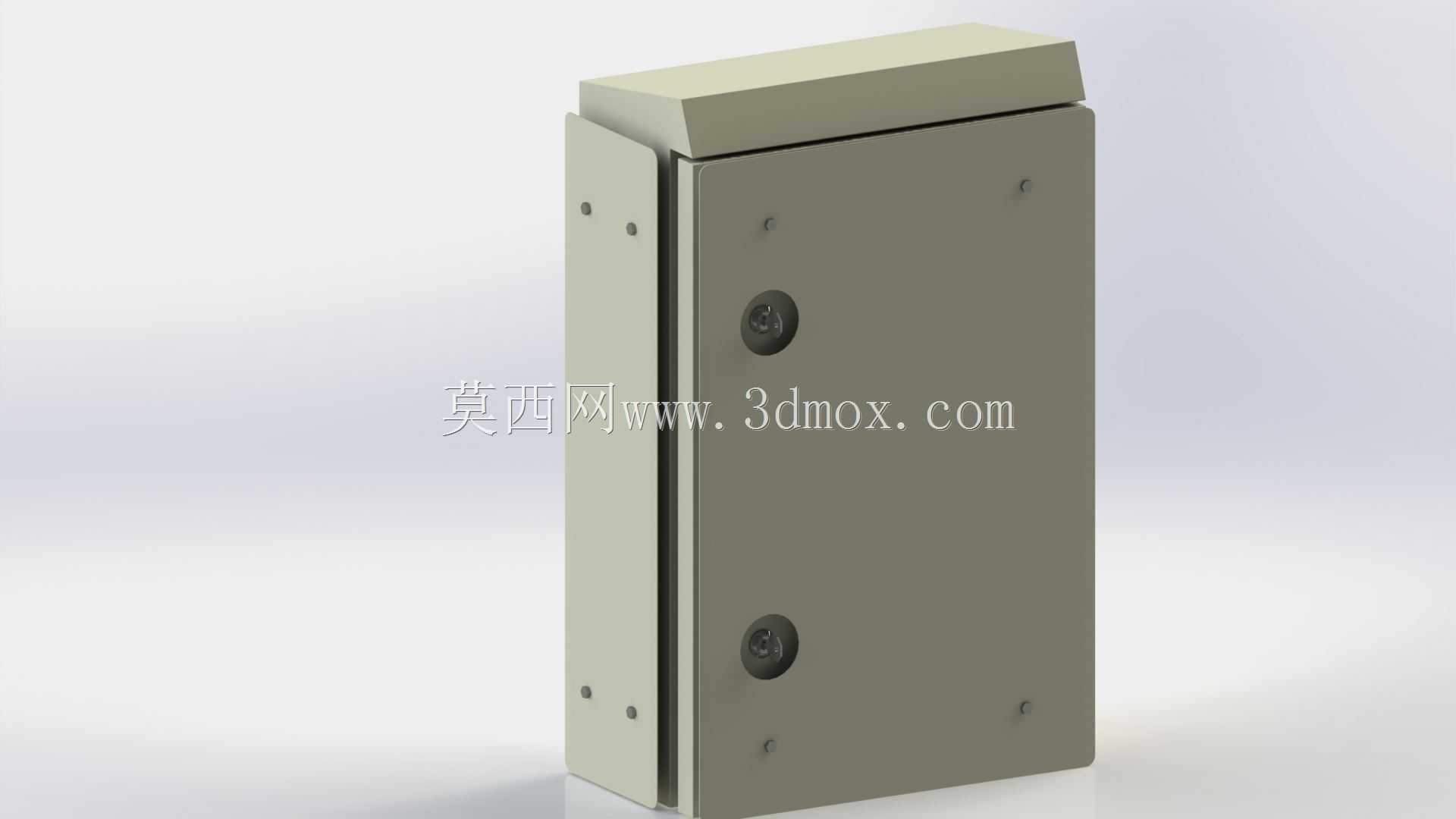

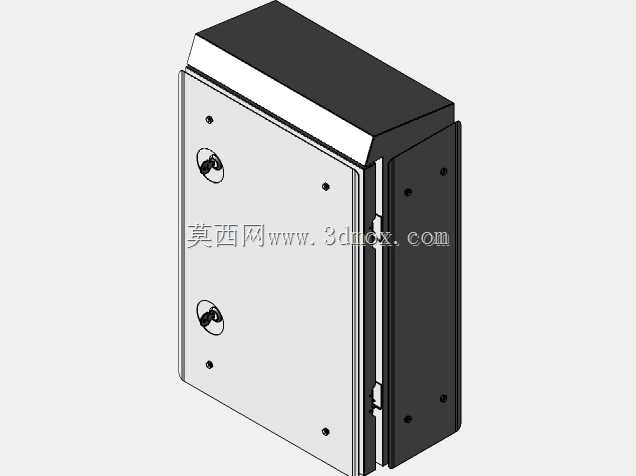

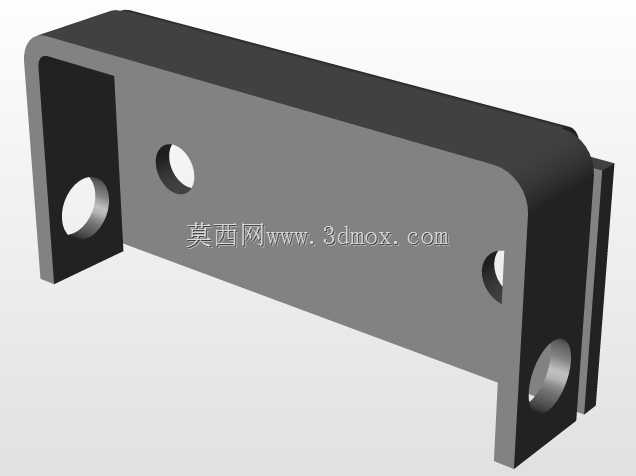

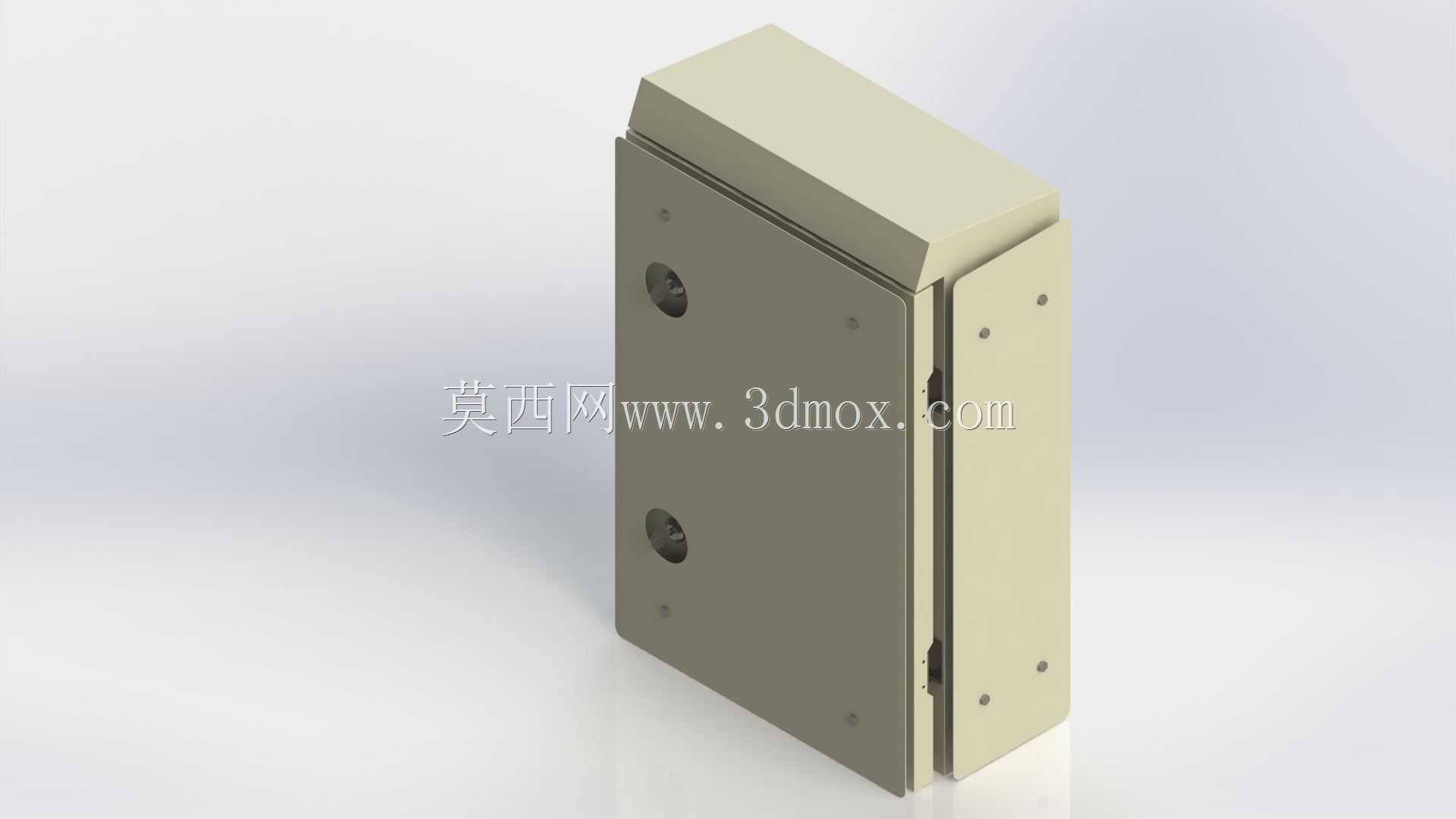

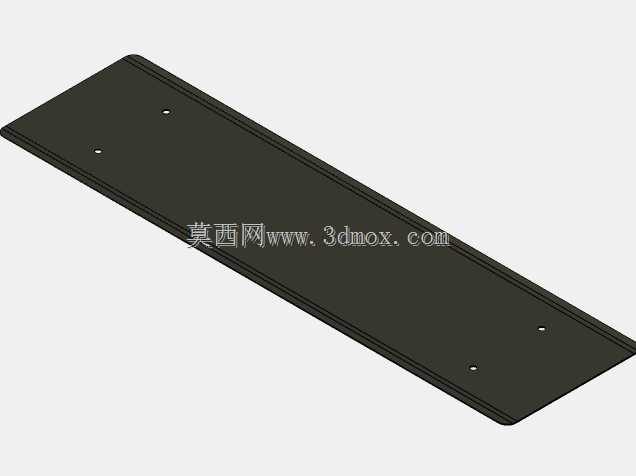

这款户外配电箱体的三维结构，完全围绕露天低压配电场景的实际使用需求搭建，整体采用600mm×400mm×200mm的外形尺寸，属于中小容量户外配电的常用规格，适配园区支路配电、户外照明回路供电、小型设备就近取电、监控系统集中供电等多种场景，安装时可直接通过箱体背部预留的安装孔位固定在混凝土墙面、设备立柱或者预制安装支架上，安装边界预留了足够的接线操作空间，箱体背部与安装面之间预留15mm的间隙，既可以避免墙面凝露直接渗入箱体，也能给进出线的线缆弯曲预留足够半径，防止线缆绝缘层被过度弯折破损。

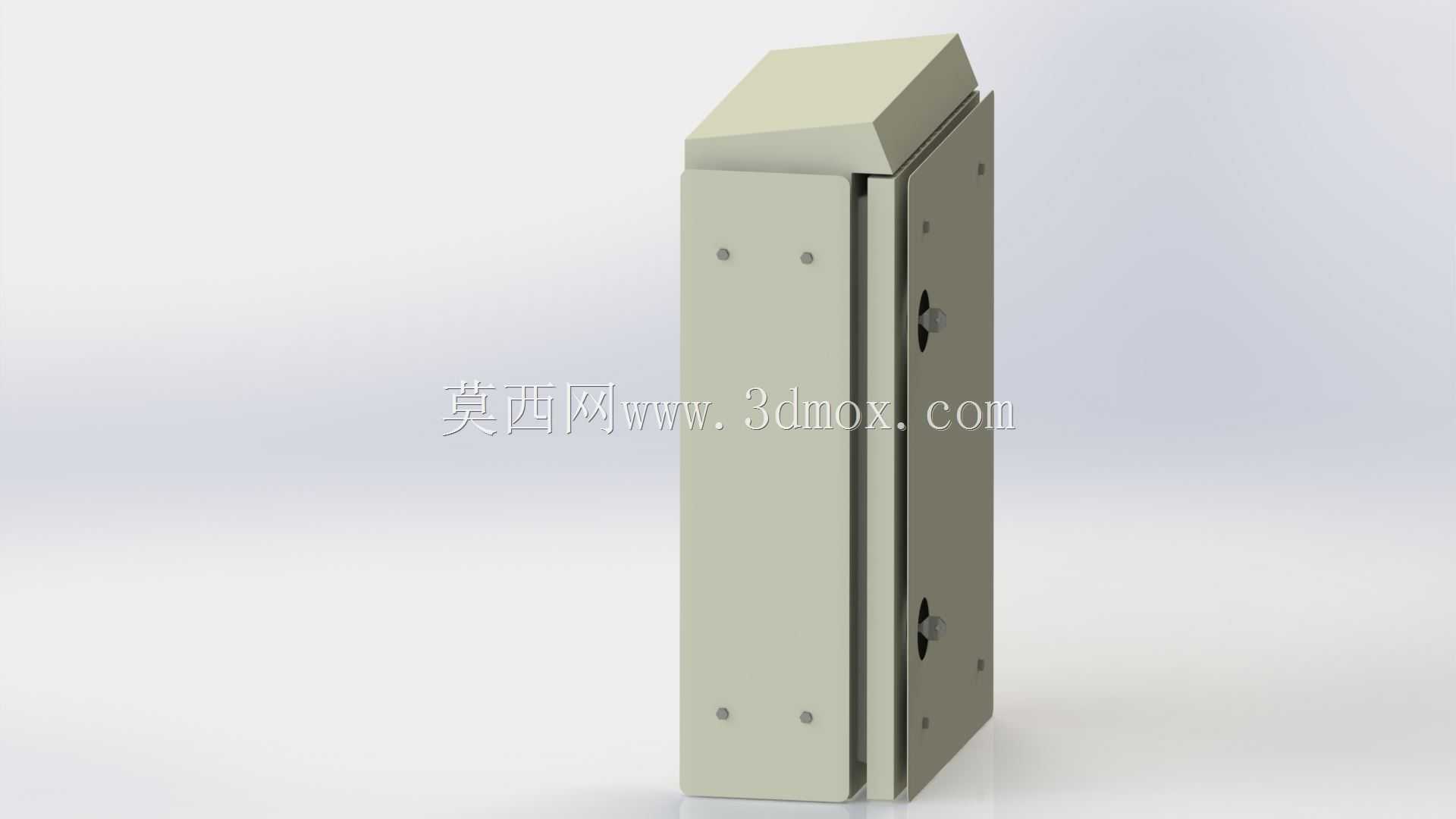

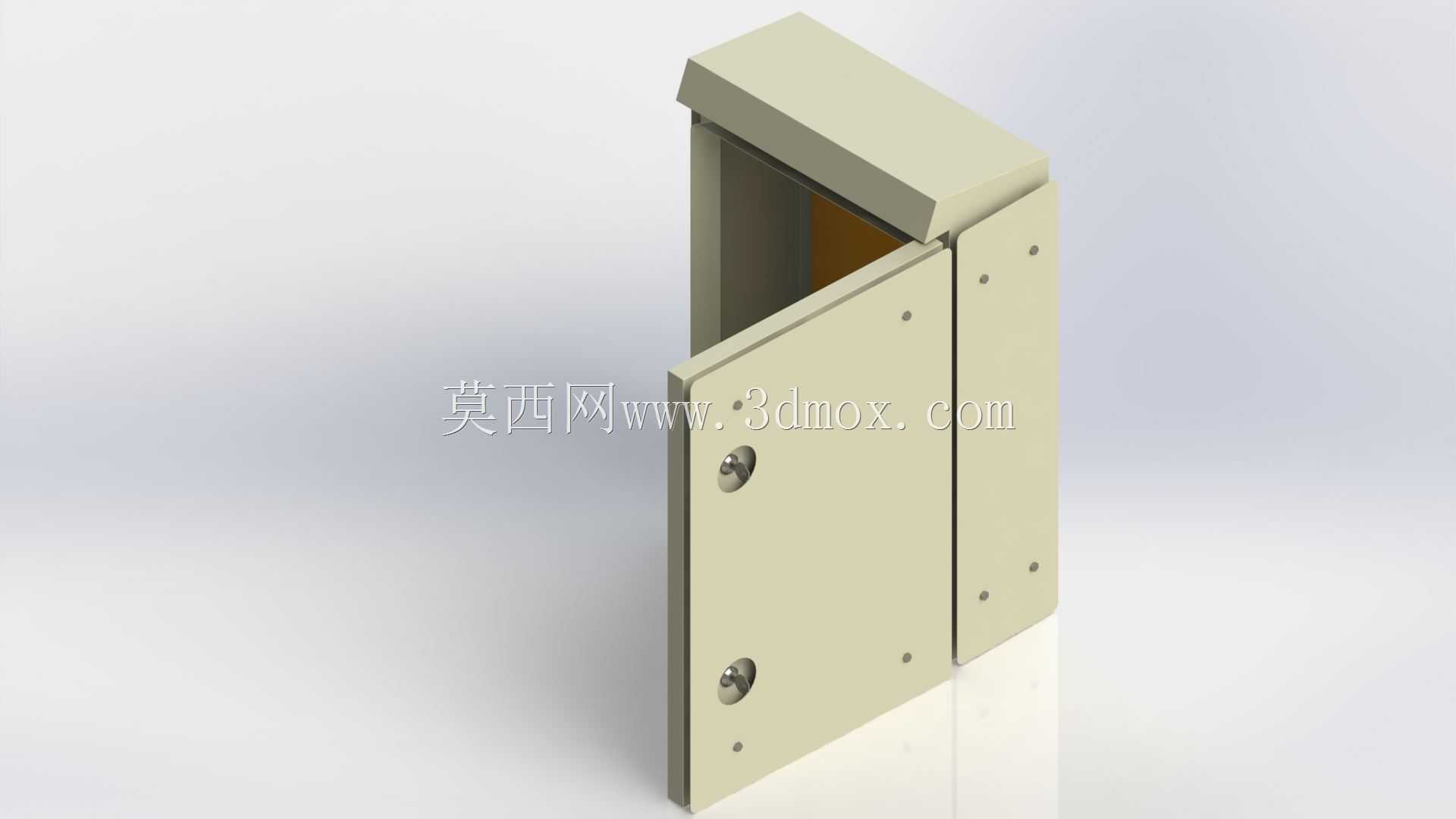

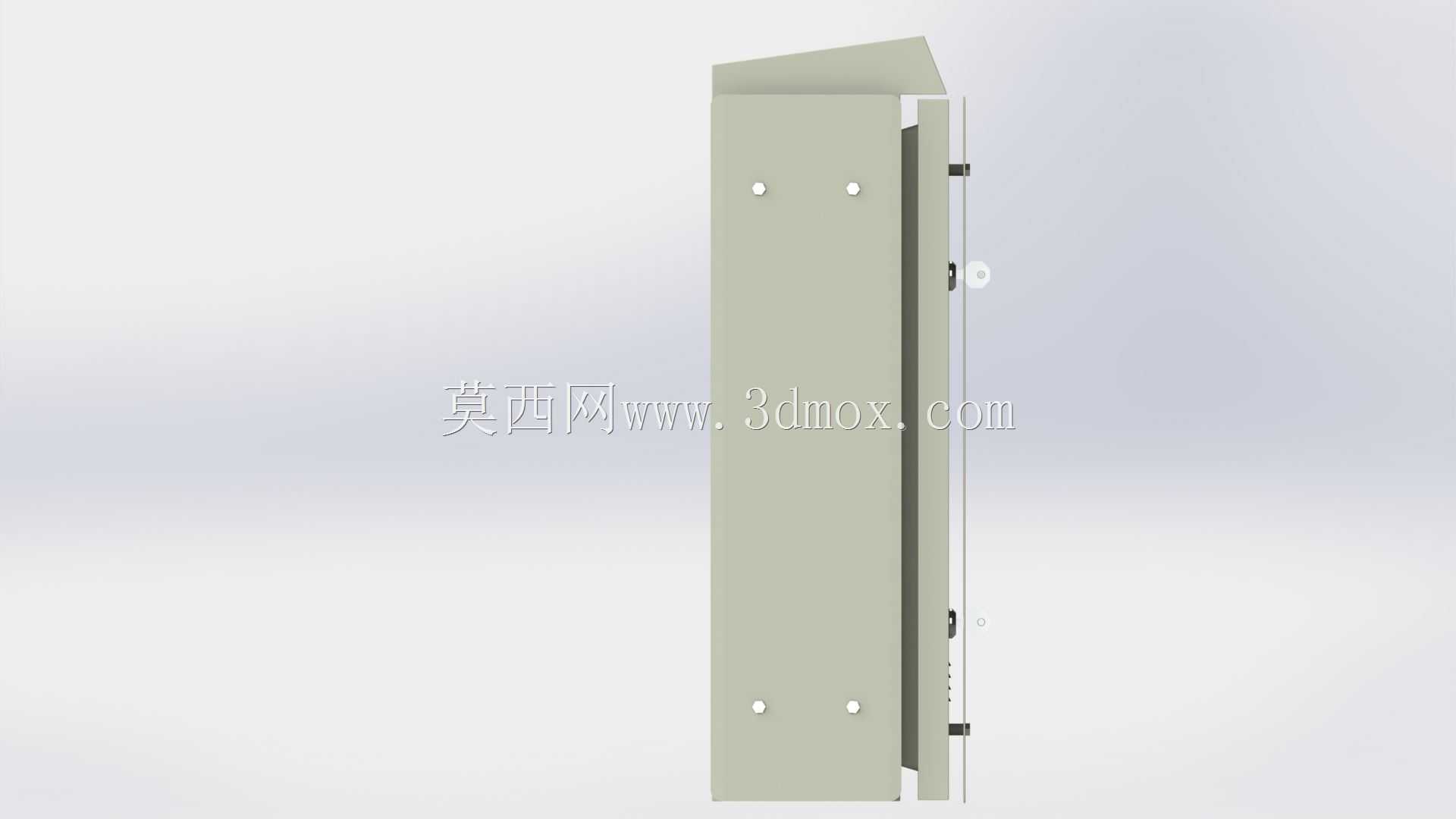

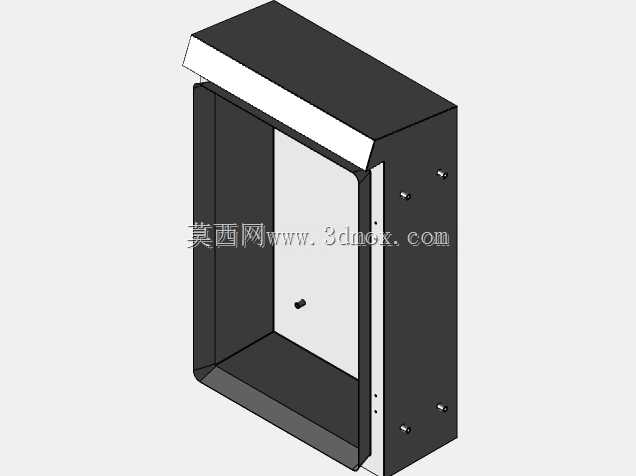

从结构设计思路来看，箱体采用上下分体的斜顶式顶盖结构，顶盖边缘超出箱体侧壁20mm，形成自然的滴水檐，降雨时雨水会顺着顶盖斜面直接滴落，不会顺着侧壁缝隙渗入箱体内部，解决了平顶箱体容易积水渗漏的常见问题。箱体门板与主体的拼接处采用折边咬合结构，配合内置的密封胶条安装槽，装配后可以达到IP65级的防护能力，能够阻挡户外扬尘、喷淋雨水进入箱体内部，保护内部的断路器、接线端子、漏电保护模块等电气元件不受潮、不积尘。

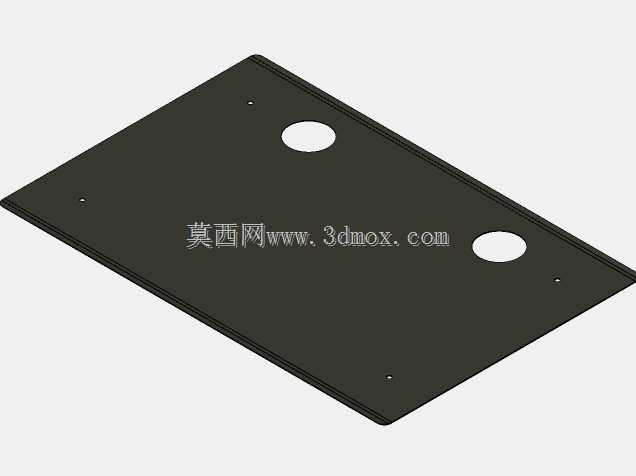

箱体侧壁预留的两个进出线孔位，采用敲落孔结构设计，施工时可以根据实际线缆的走向和数量，选择对应位置敲落孔位安装防水格兰头，不需要额外在箱体上钻孔，既提升了现场施工的效率，也避免了现场钻孔产生的毛刺划伤线缆绝缘层，同时未使用的敲落孔保持完整密封，不会破坏箱体整体的防护性能。门板内侧预留了元件安装导轨的固定孔位，可以直接安装标准35mm宽度的电气导轨，适配市面上绝大多数常规低压配电元件的安装，不需要额外焊接或者打孔固定，降低了内部装配的工作量。

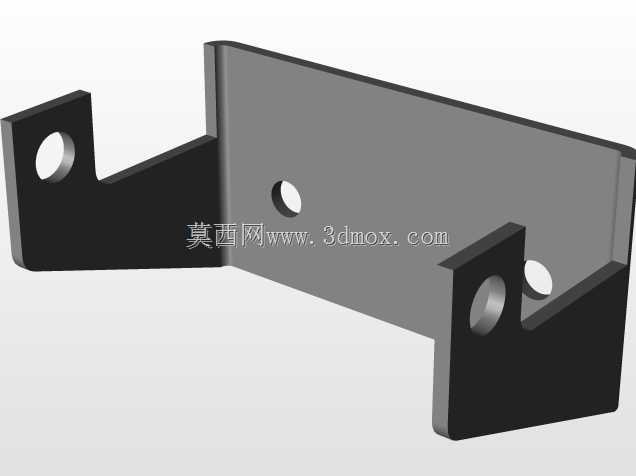

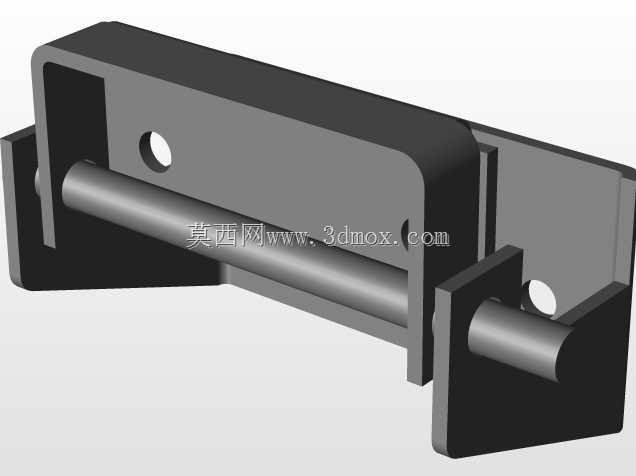

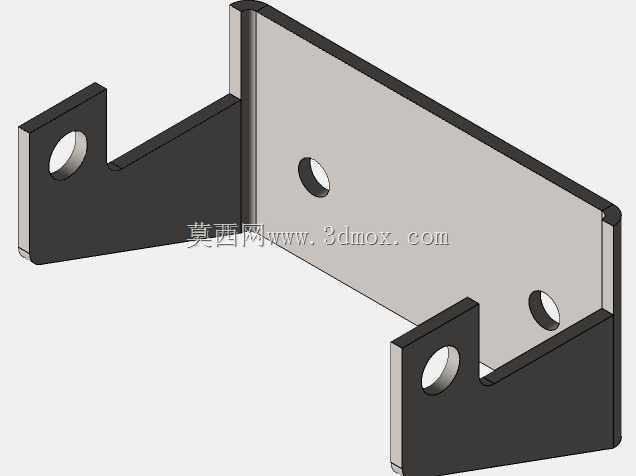

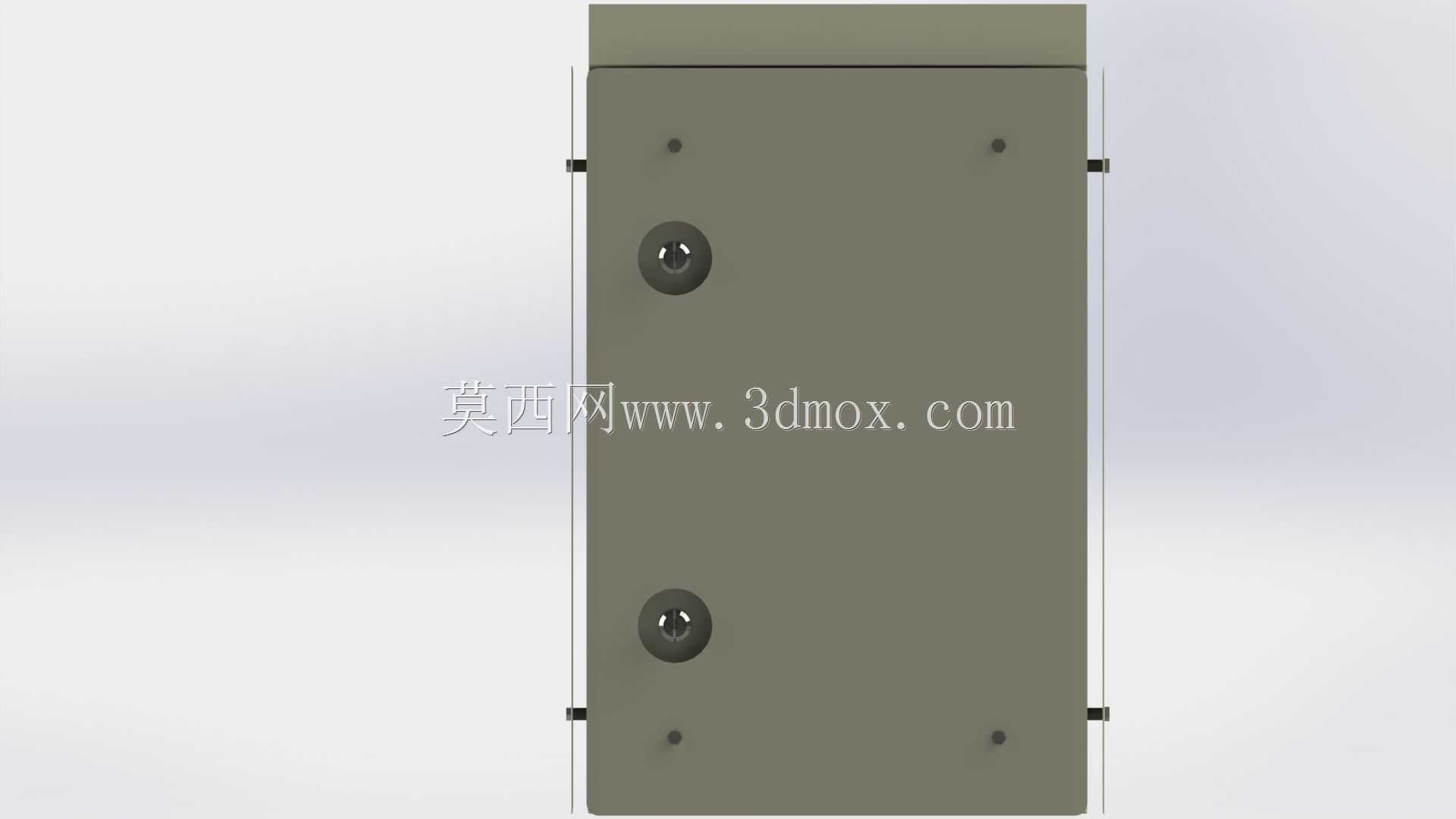

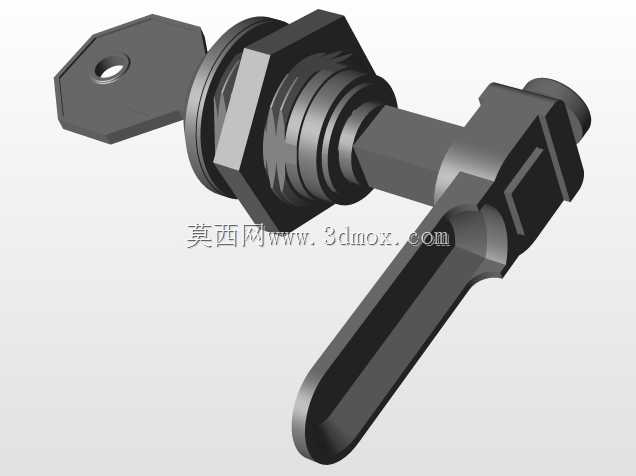

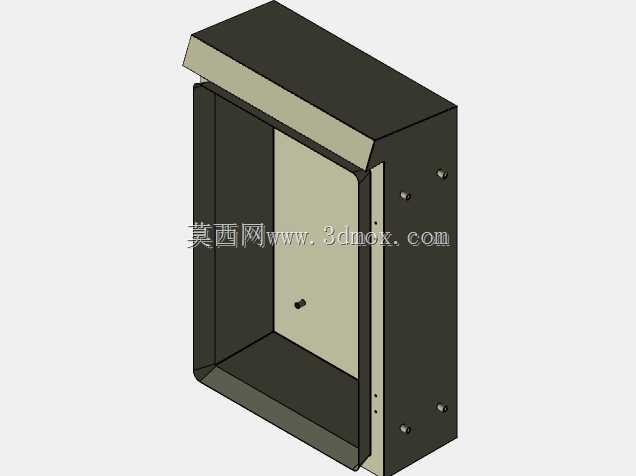

箱体整体采用冷轧钢板折弯成型的结构，所有折角处都做了圆角过渡处理，避免安装维护时锋利的边角划伤操作人员，门板与箱体之间采用内置式铰链连接，外部没有裸露的铰链结构，既提升了箱体整体的防盗防破坏能力，也避免了户外环境下铰链长期淋雨锈蚀导致门板无法正常开启的问题。箱体正面预留了锁具安装位，可以配套通用的户外配电箱锁，实现箱体的锁闭管理，避免非专业人员随意开启触碰内部带电元件，提升户外配电的安全性能。

在实际选型使用时，这个尺寸的箱体可以容纳最多12个1P宽度的微型断路器，或者搭配漏电保护模块、浪涌保护器等元件，满足单回路或者多回路的户外配电需求，箱体内部预留了接地端子排的安装位置，可以可靠实现箱体外壳的保护接地，避免漏电时外壳带电引发安全事故。整体结构没有多余的冗余设计，所有结构特征都围绕户外使用的防护需求、安装便利性、维护便捷性展开，完全符合户外低压配电设备的结构设计规范，建模时所有的折弯半径、板材厚度、孔位间距都按照实际钣金加工的工艺要求设置，导出的加工图纸可以直接用于钣金下料、折弯、焊接等生产工序，不需要二次调整结构参数。
