参考图形卡冷却器设计的仿生叶轮结构

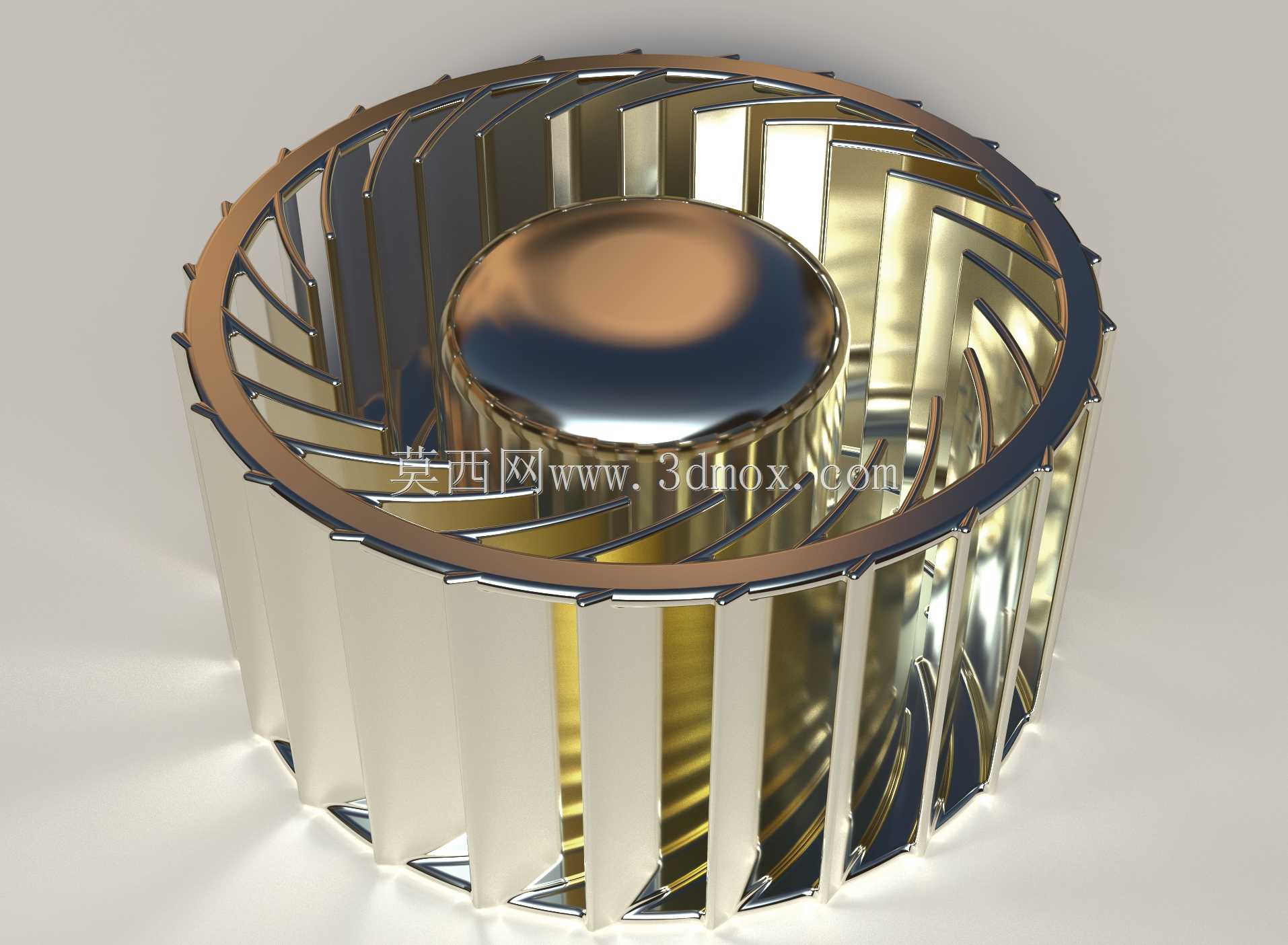

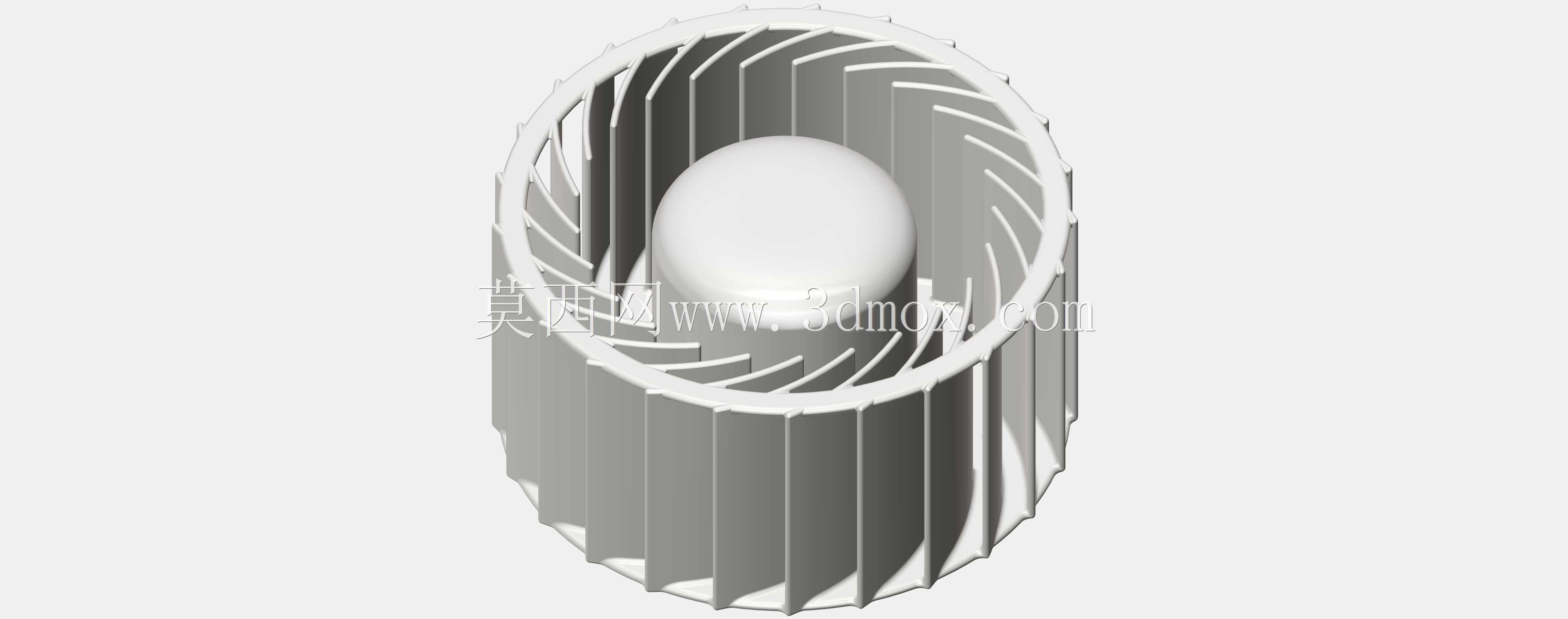

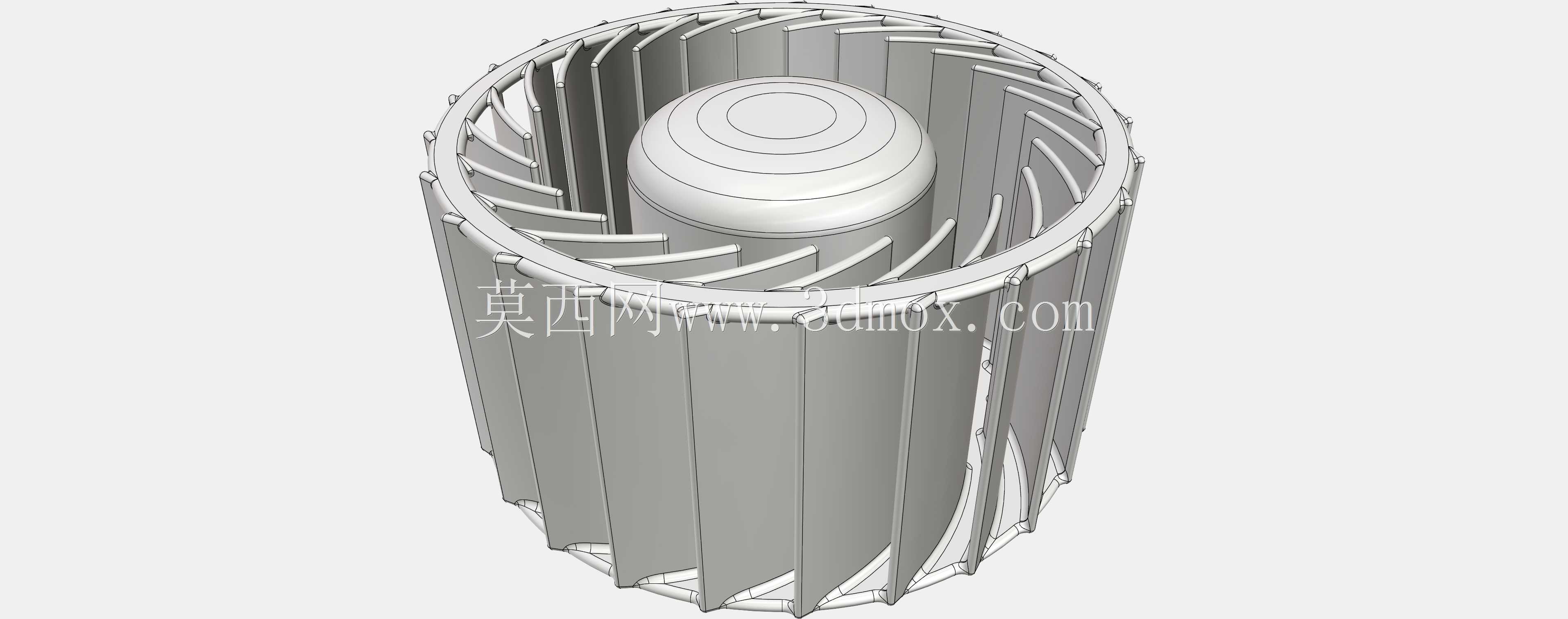

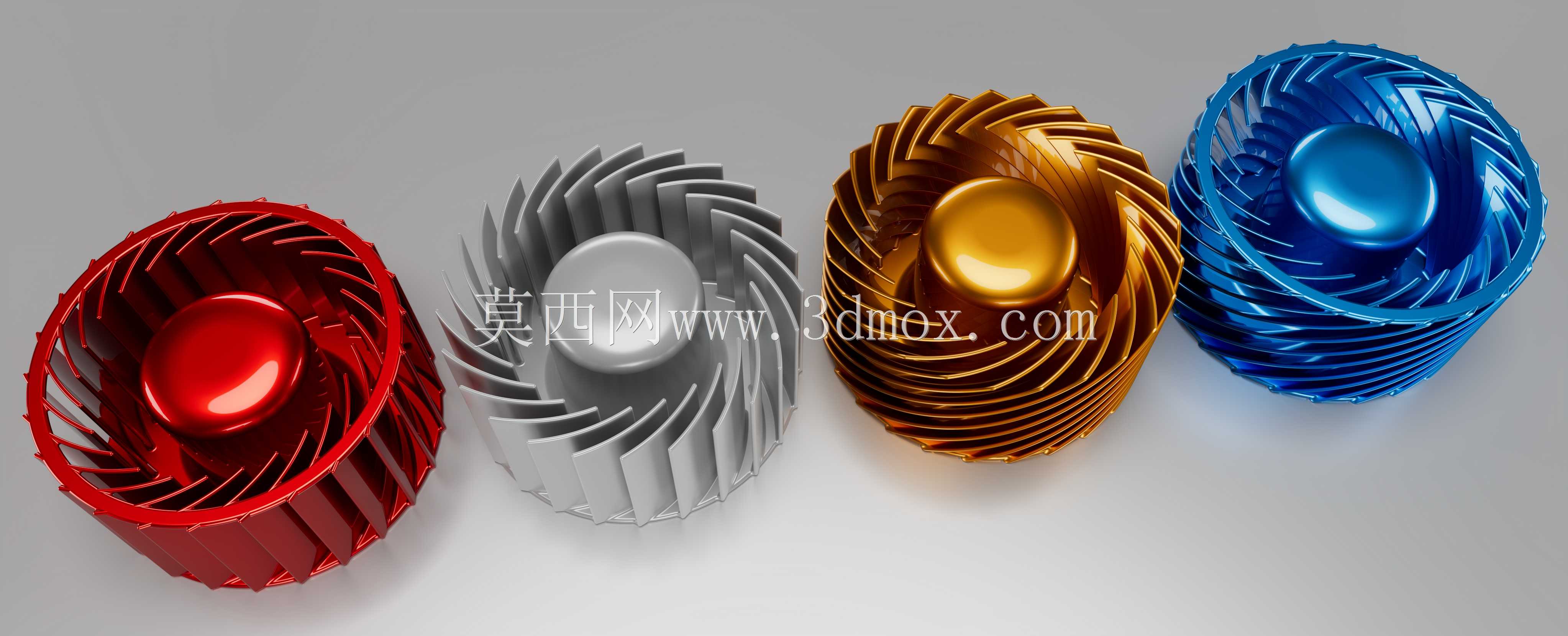

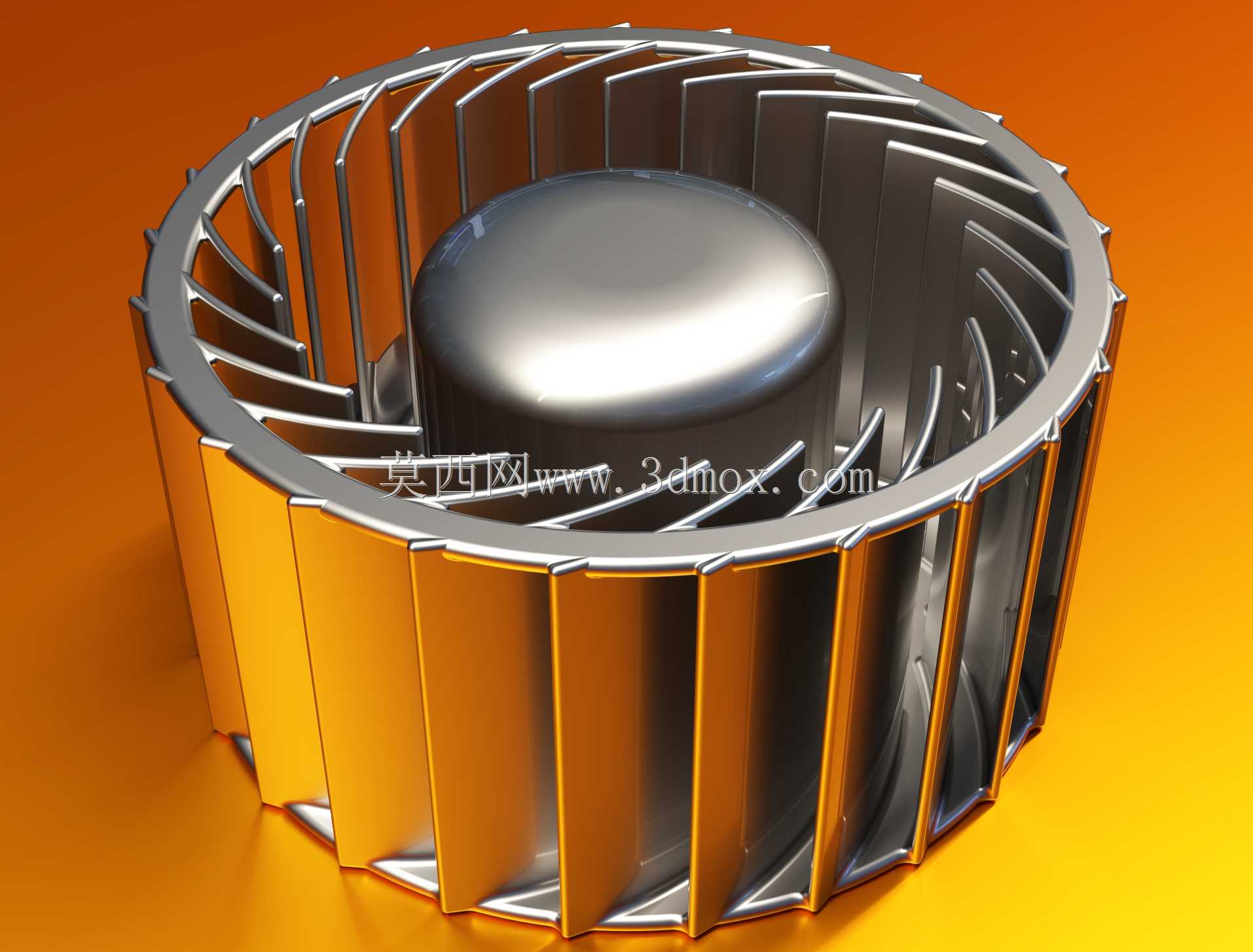

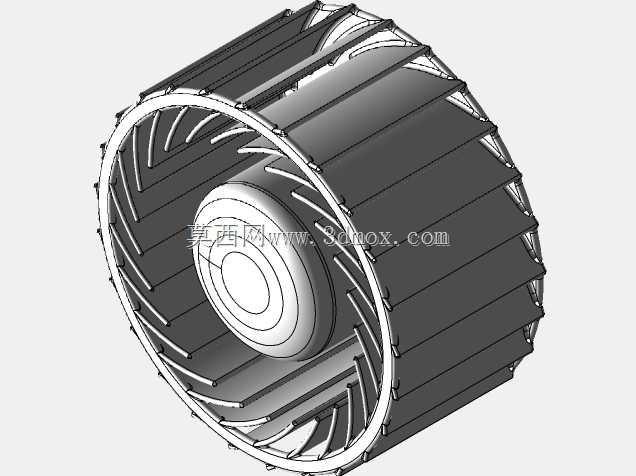

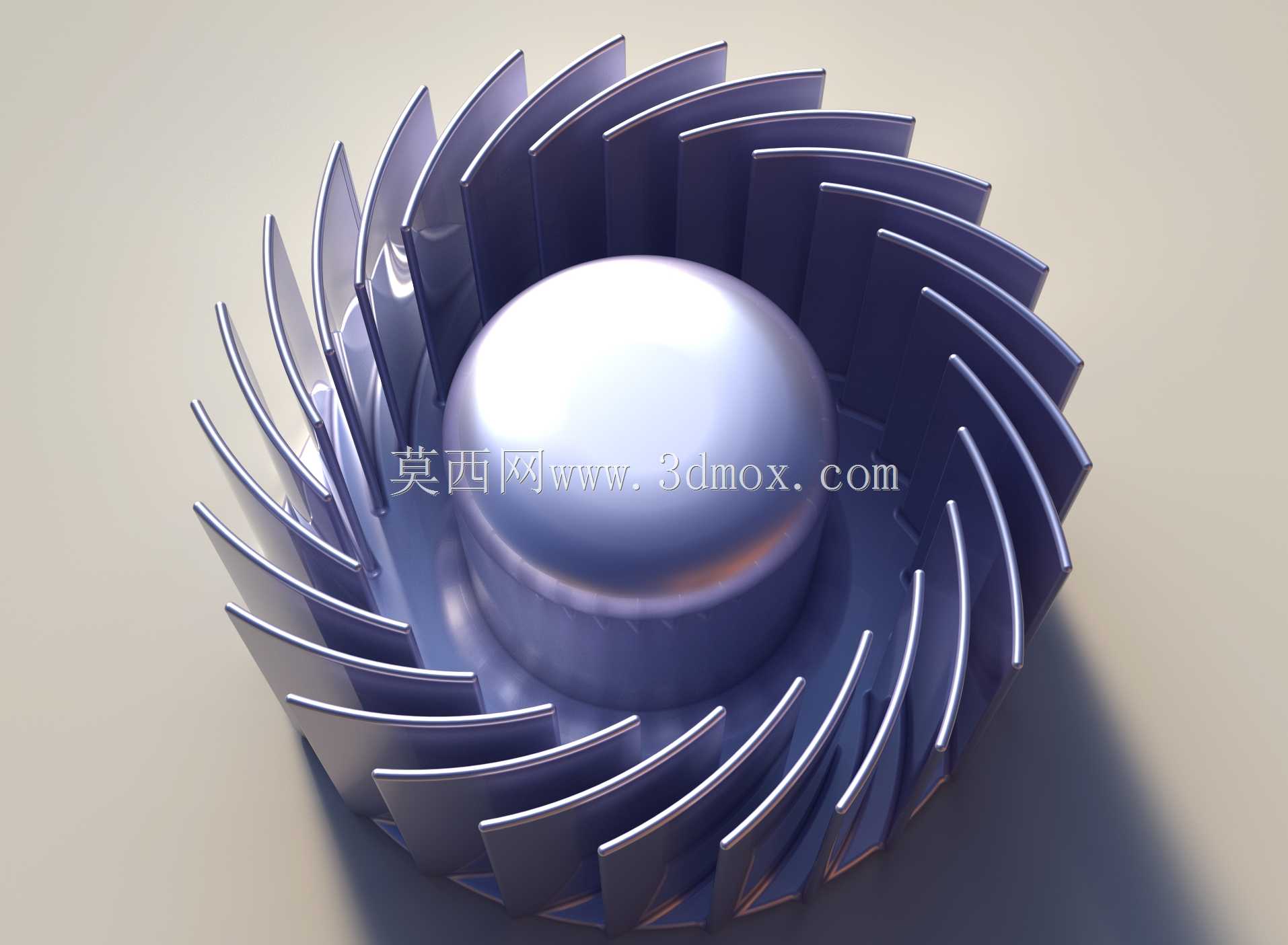

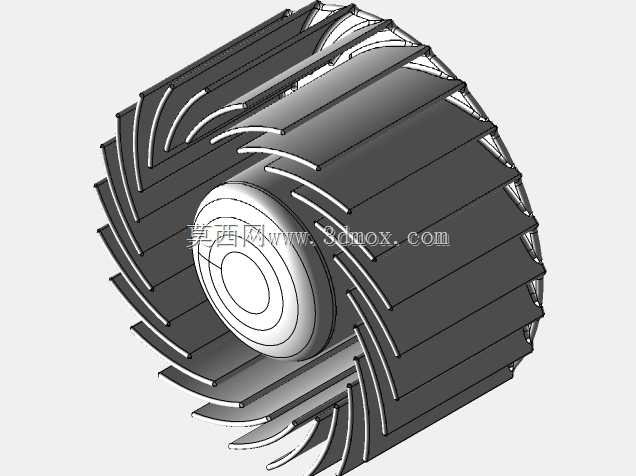

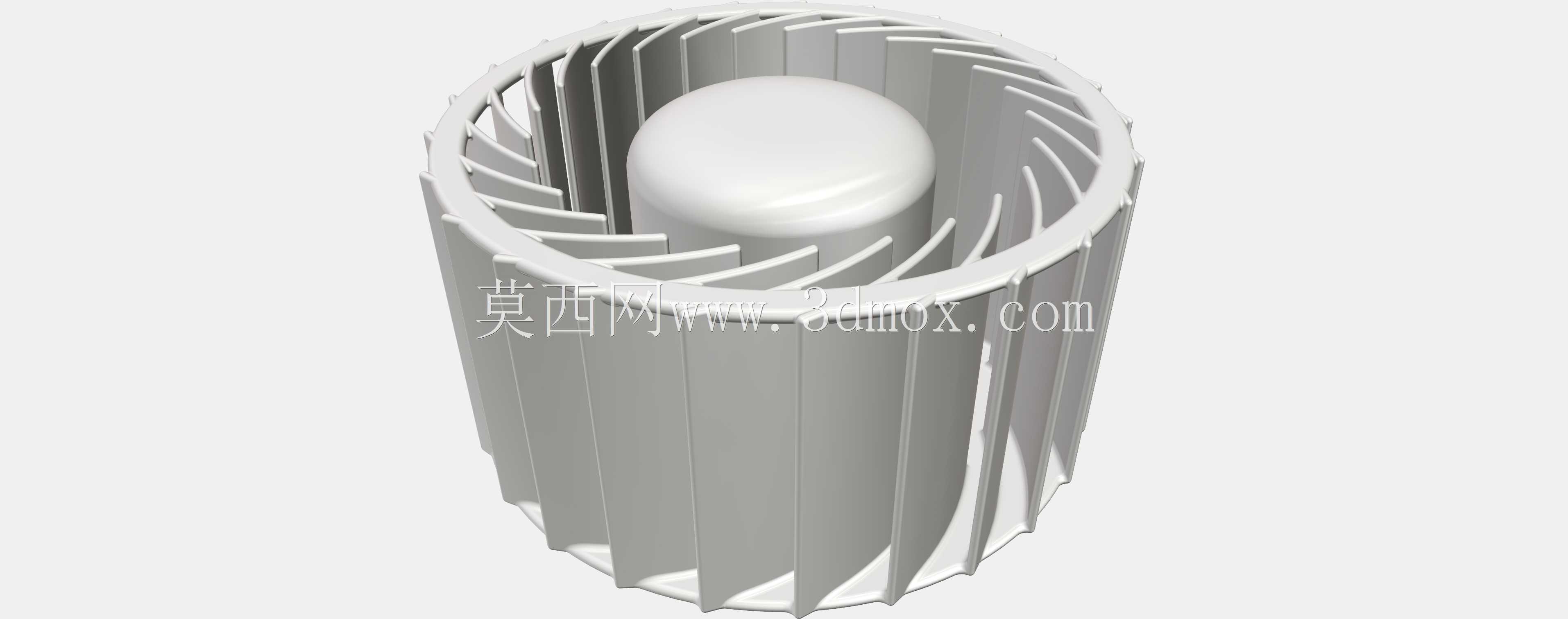

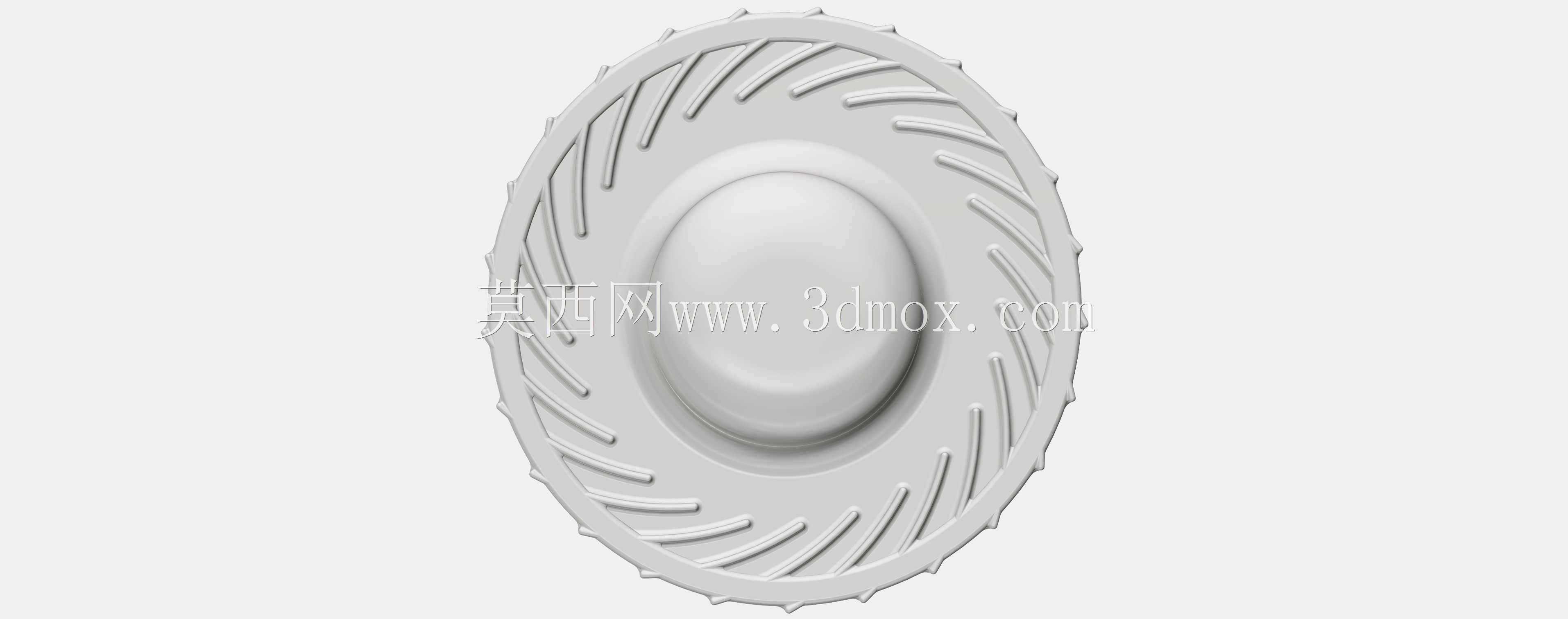

　　这款叶轮的设计参考了桌面级图形卡轴流冷却风扇的结构逻辑，但并未做完全的尺寸复刻，而是从功能实现角度出发，通过肉眼观测参考对象的比例关系完成结构重构，核心服务于小空间内的强制风冷散热场景，可适配紧凑型电子设备散热模组、小型通风装置、桌面级散热外设等对安装空间有严格限制的应用场合。从结构功能层面看，该叶轮采用周向均匀排布的弧形扭叶设计，叶片沿轮毂轴向呈螺旋扭转形态，这种结构能够在叶轮高速旋转时，有效切割进气气流，减少叶片表面的气流分离现象，降低风阻带来的能量损耗，同时提升轴向送风的风压，保证气流能够顺畅穿过散热鳍片间隙，带走热源表面的累积热量。叶轮的轮毂部分采用圆弧过渡的椭球形端面设计，区别于传统平端面轮毂，

　　这种曲面结构能够对进气侧的气流起到导流作用，避免气流在轮毂中心区域形成紊流涡旋，降低旋转过程中的气动噪音，这一设计细节在近距离使用的桌面散热场景中尤为重要，能够在保证散热效率的同时控制运行噪音水平。在安装边界的考量上，该叶轮的整体外轮廓为圆柱形，周向叶片的外边缘构成统一的回转直径，安装时仅需保证叶轮外圆与周边风道壁面保留0.5-1mm的安全间隙，即可避免旋转过程中出现刮蹭问题，适配常规的标准圆形风道结构；轮毂中心预留的轴孔位置可根据适配电机的输出轴尺寸做对应调整，轴孔周边可增设防滑卡槽结构，保证叶轮与电机轴的传动可靠性，避免高速旋转时出现打滑空转的问题。从设计思路的落地过程来看，这款叶轮没有追求工业级散热风扇的极致性能参数，

　　而是偏向于通用场景下的结构验证与方案演示，叶片的扭转角度、叶片数量、轮毂直径与叶轮外径的比例关系，均参考民用级显卡冷却风扇的常用取值范围，在保证基础送风能力的前提下，尽可能简化结构造型，降低后续开模生产或者3D打印制作的难度。叶片的厚度从根部到外缘做渐变处理，靠近轮毂的叶片根部厚度更大，能够承受旋转时的离心力作用，避免长期高速运行出现叶片断裂的问题，靠近外圆的叶片边缘厚度适当减薄，能够减少叶片切割气流时的涡流损耗，提升送风效率。在实际应用中，这类叶轮可直接适配小型无刷直流电机，组装完成后可作为独立的散热单元，用于小型工控机箱、嵌入式设备、桌面3D打印机喷头散热、LED灯具散热等场景，也可作为通风系统的末端送风部件，

　　用于小型管道的内部空气循环。不同于工业场景下的高压离心叶轮，这款轴流结构的叶轮送风方向与电机轴平行，整体结构紧凑，轴向安装尺寸小，不需要配套复杂的涡壳结构即可正常工作，非常适合安装空间局促、对风压要求不高但需要一定通风量的散热场景。在结构建模过程中，叶片的曲面造型通过螺旋线引导放样生成，保证所有叶片的型面完全一致，做动平衡校正时仅需对轮毂端面做少量去重处理即可达到使用要求，减少后续生产加工后的调校工作量。叶轮的整体结构没有多余的装饰性特征，所有曲面设计均服务于气流导向与结构强度需求，比如叶片与轮毂连接位置的圆角过渡，既能够减少应力集中，提升结构抗疲劳性能，也能够避免气流在连接位置产生直角扰流，降低气动噪音。
