内燃机活塞传动连杆结构设计

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从实际装机场景来看，这类连杆广泛适配小排量四冲程汽油机，覆盖家用乘用车、小型通用动力机组、摩托类动力单元等应用场景，工作过程中需要持续承受活塞销传递的燃气爆发压力，同时还要应对往复惯性力、旋转离心力带来的交变载荷，受力状态复杂且载荷波动幅度大，因此结构设计阶段需要兼顾强度、刚度与轻量化的多重平衡。

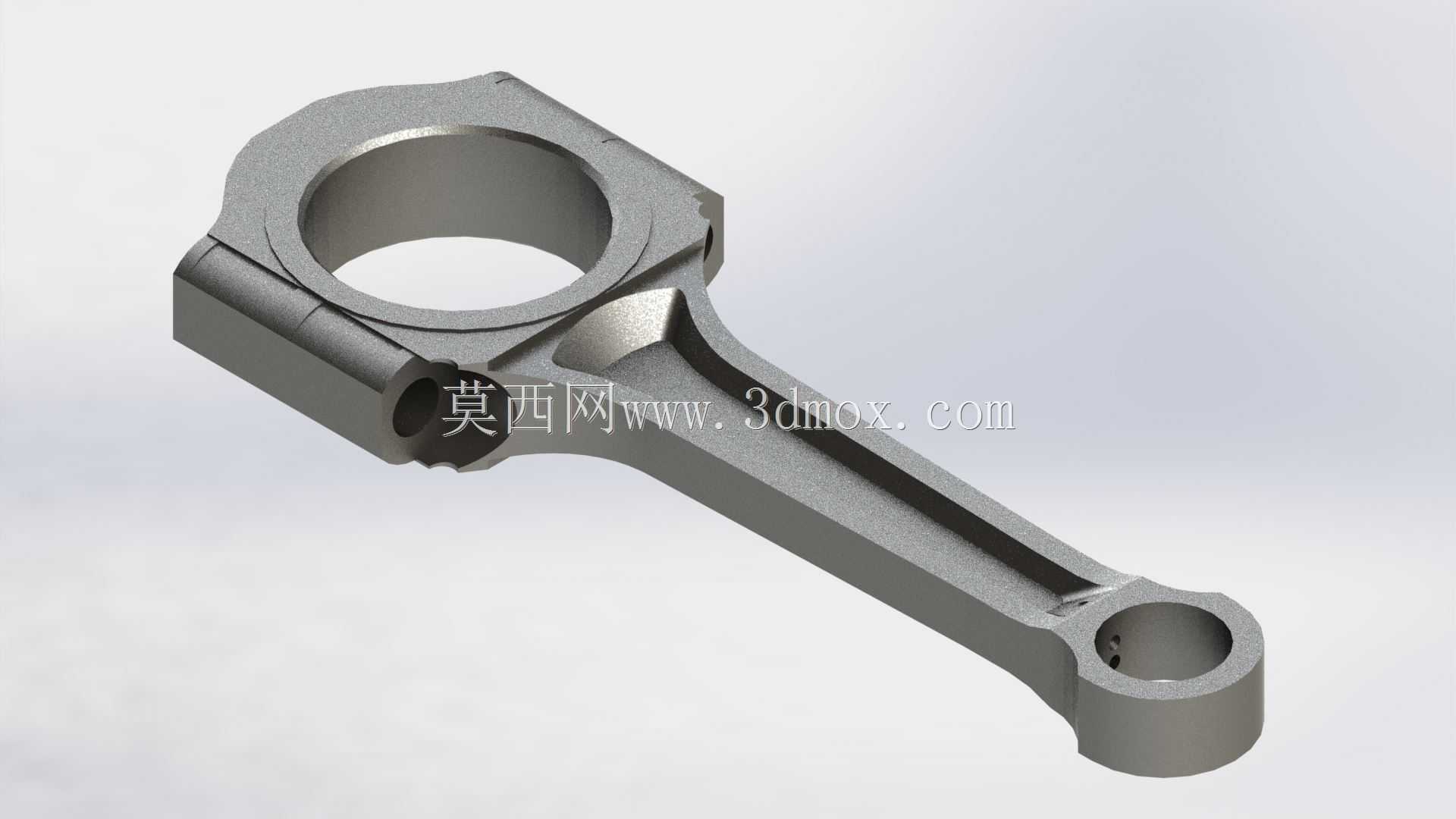

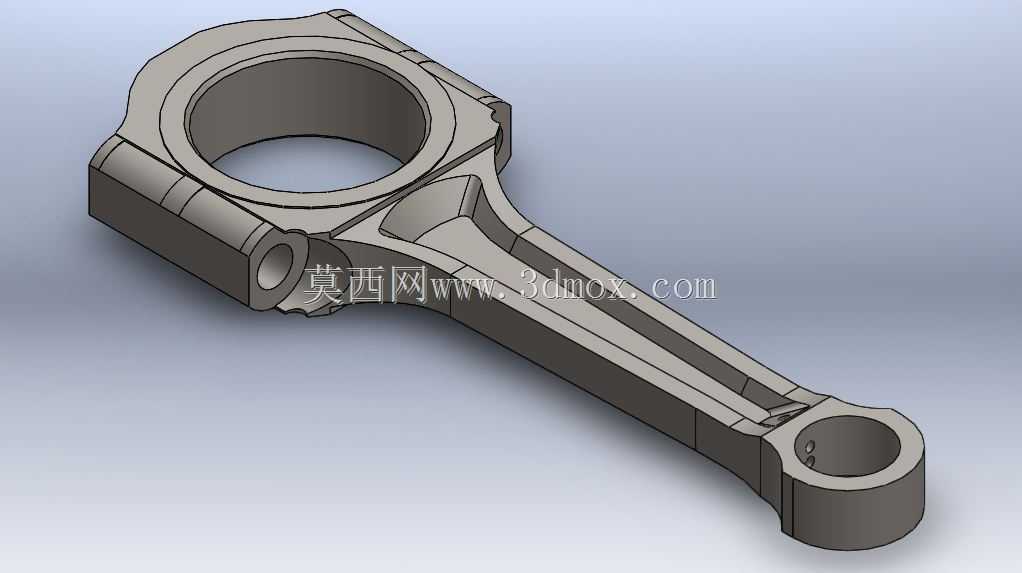

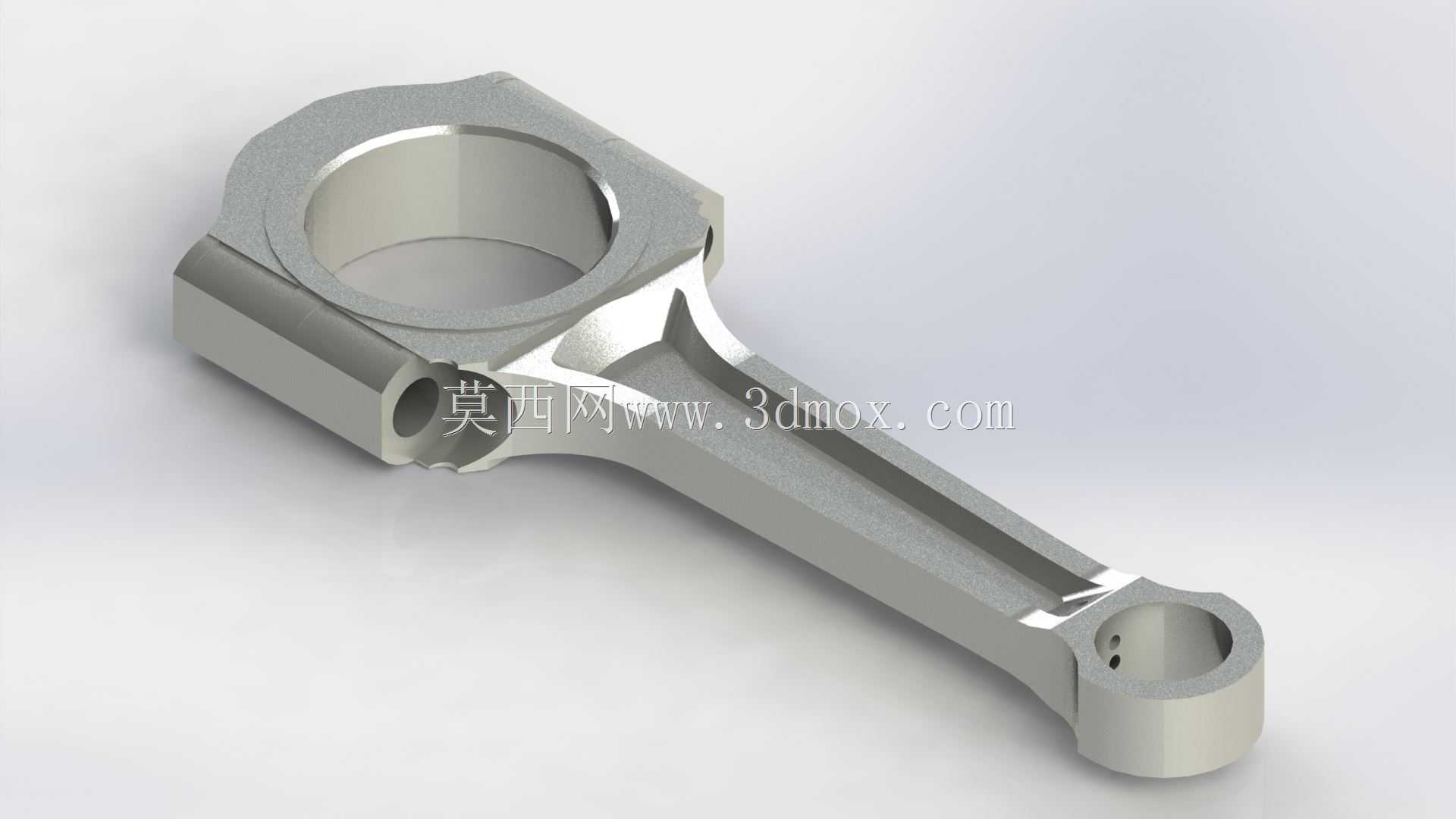

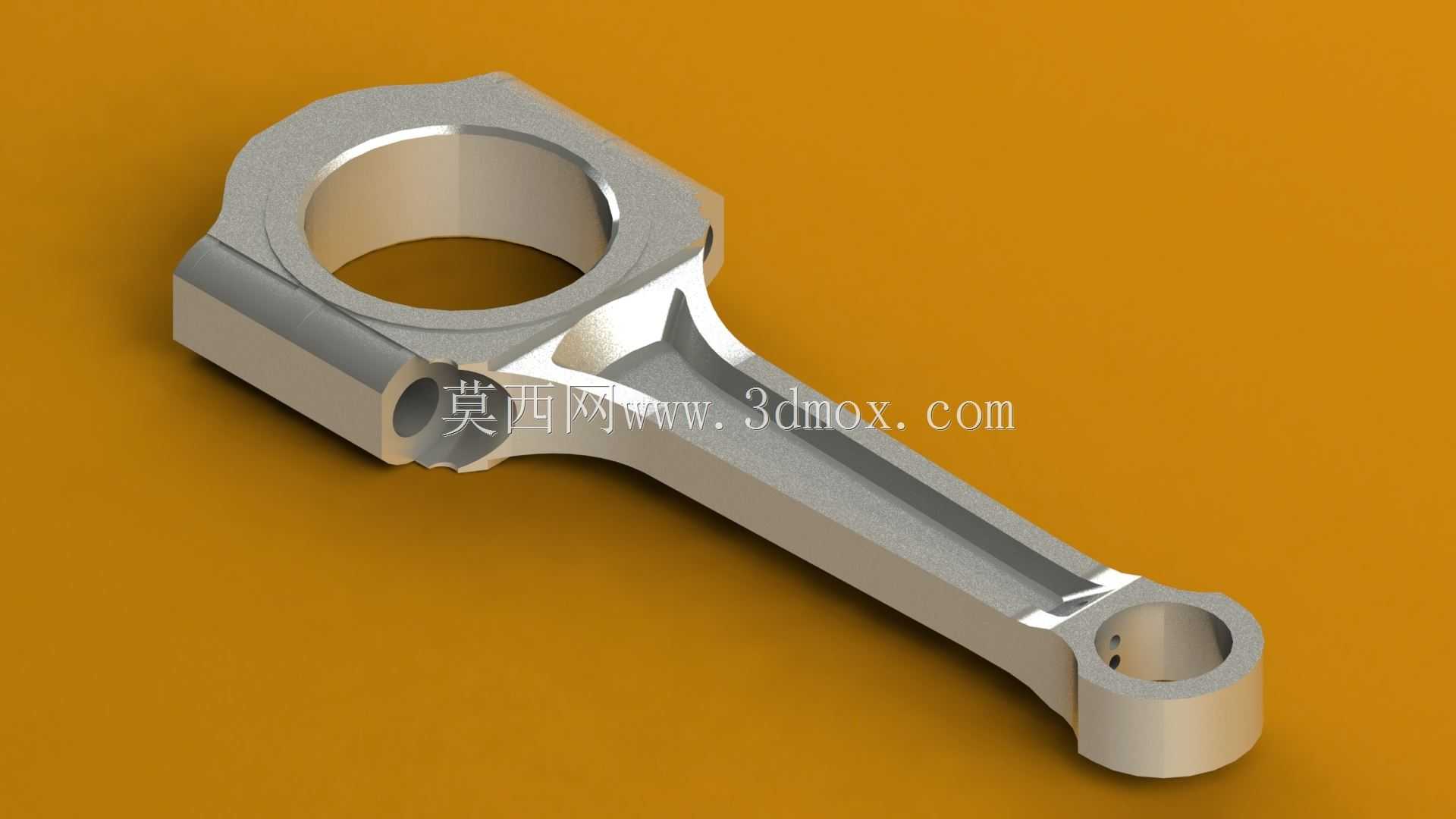

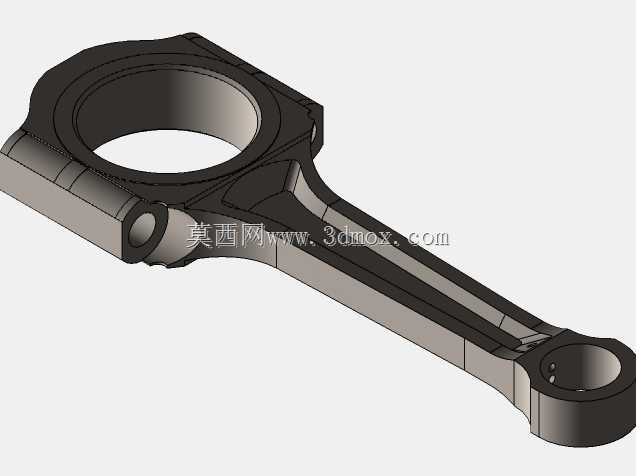

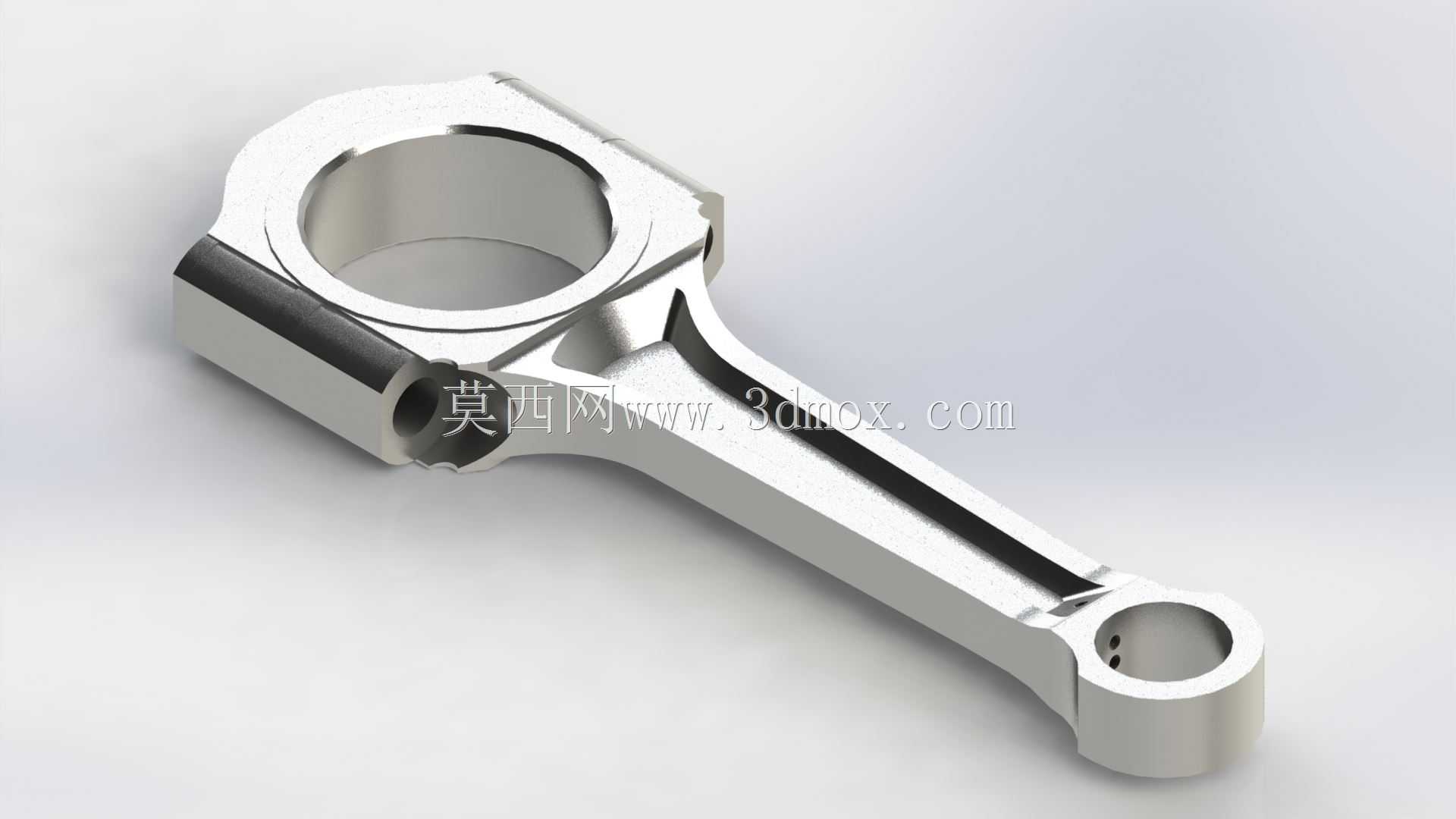

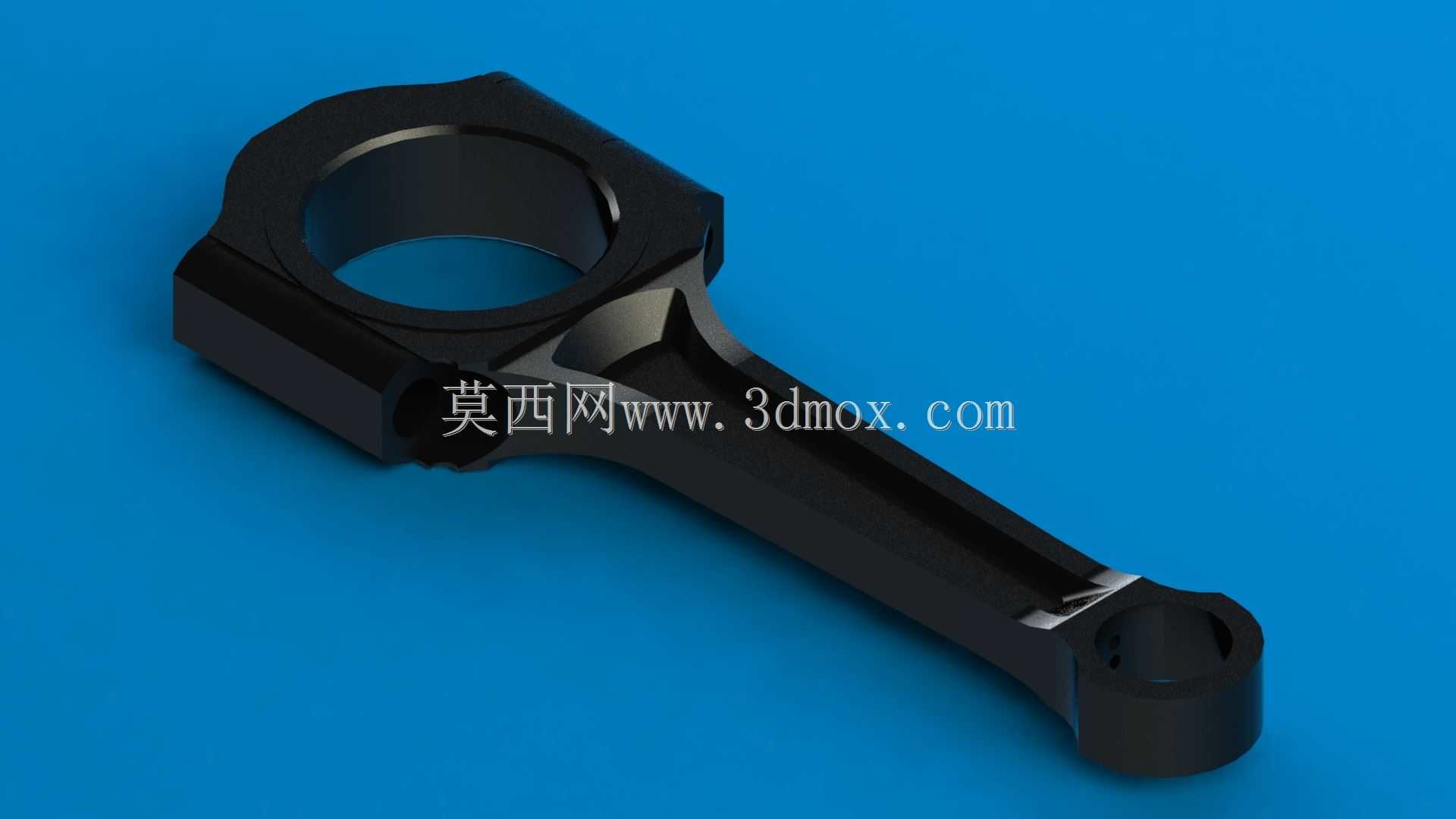

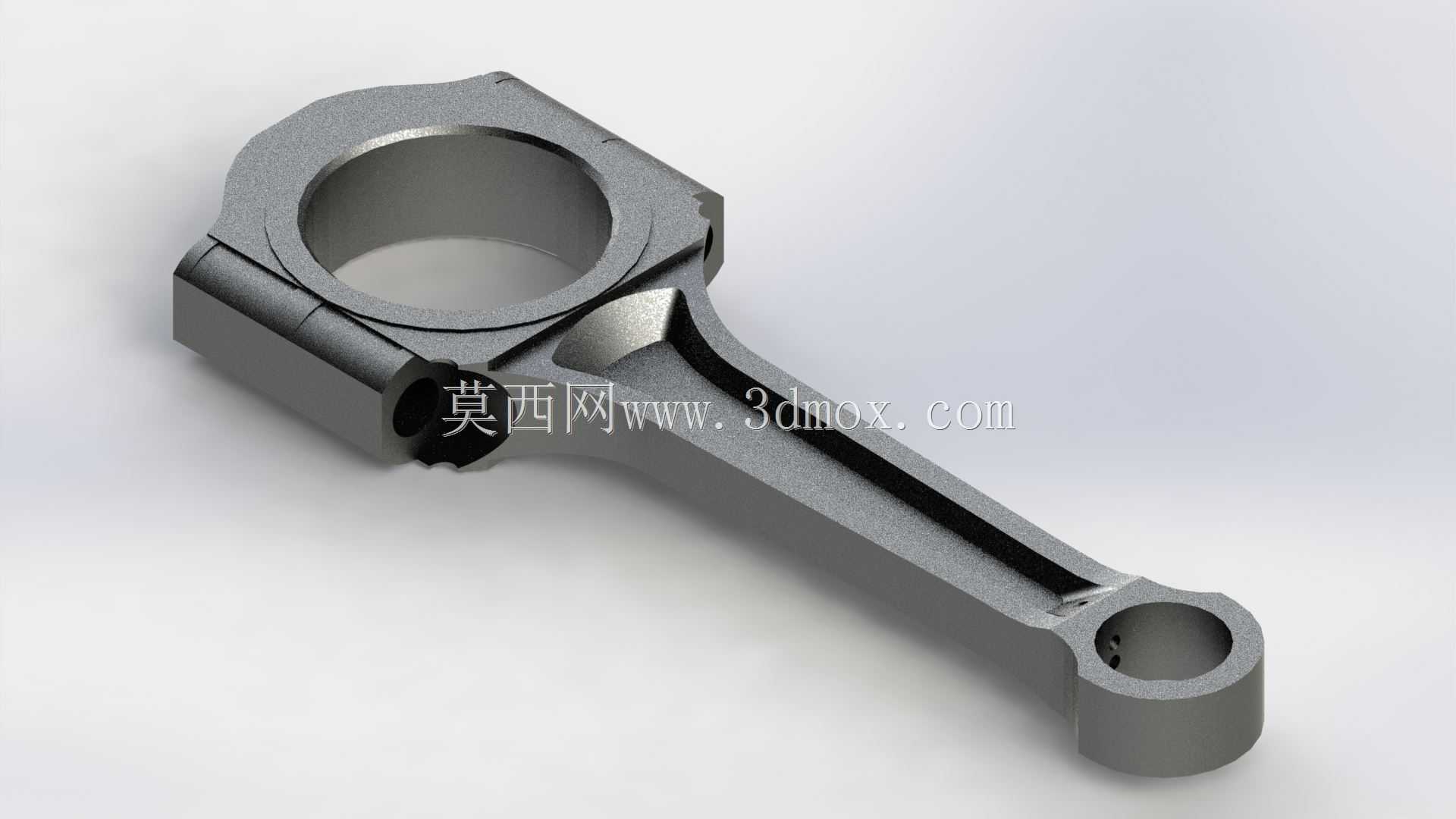

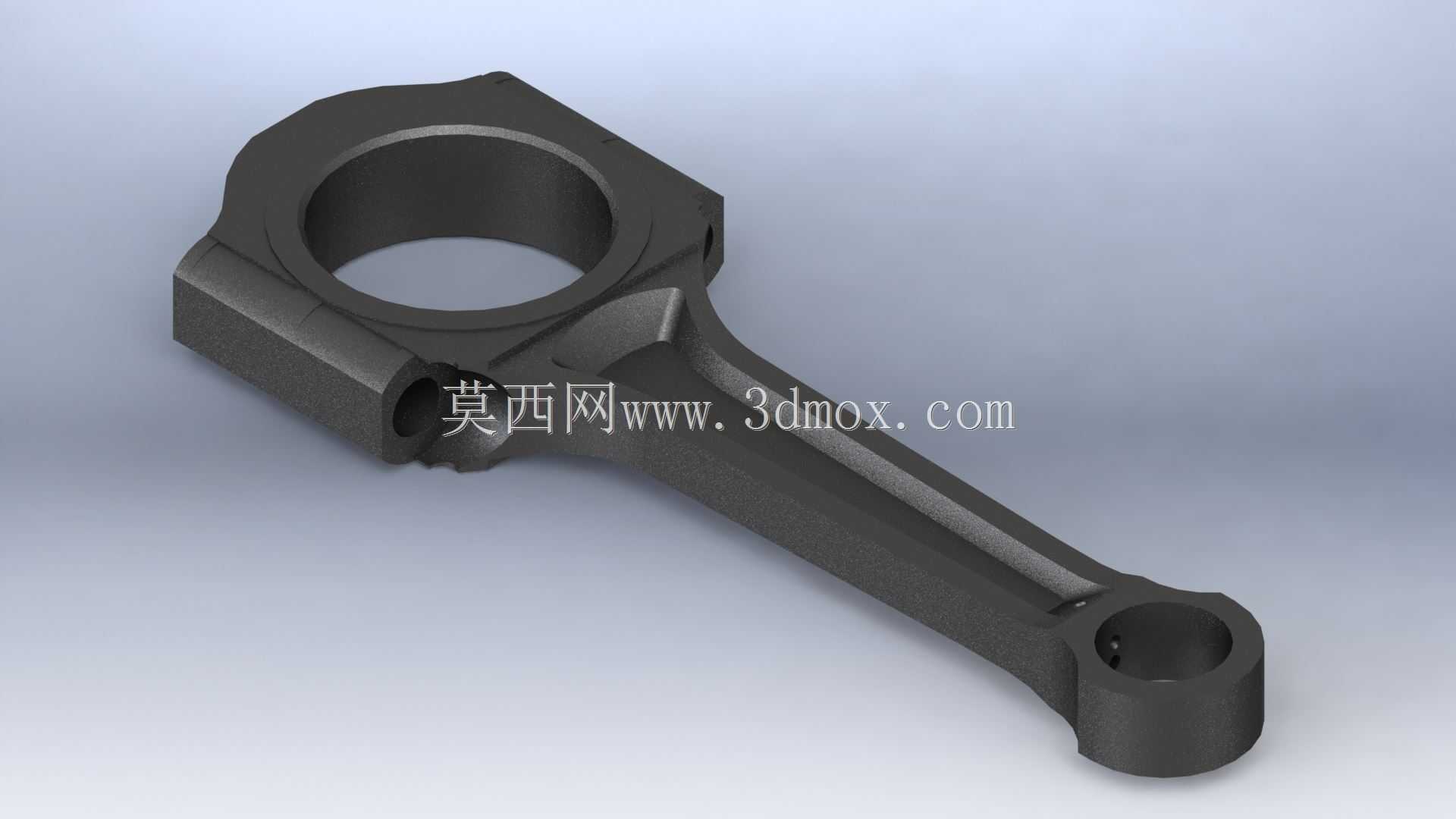

　　从结构功能划分来看，该连杆分为大头端、杆身、小头端三个核心区段。大头端为剖分式结构，配套轴瓦安装后与曲轴的连杆轴颈形成转动配合，剖分面采用平切口设计，加工工艺性更好，适配多数中小功率内燃机的装配需求，安装时通过连杆螺栓实现大头盖与杆身的刚性锁紧，锁紧力矩需要严格匹配螺栓预紧力要求，避免工作过程中出现连接松动、轴瓦偏磨等故障。小头端为整体式圆环结构，内部压装青铜衬套后与活塞销形成铰接，工作过程中随活塞做往复摆动，衬套的存在可以降低活塞销的磨损速率，衬套内壁开设的油槽可以承接曲轴箱飞溅上来的润滑油，在铰接面形成稳定油膜，减少摩擦损耗。

　　杆身部分采用变截面工字形结构，这种截面形式可以在尽可能降低结构重量的前提下，保证足够的抗弯与抗扭刚度，避免高转速工况下杆身出现弯曲变形、失稳等问题。杆身从大头端向小头端平滑过渡，不存在应力集中的直角突变结构，所有过渡圆角均经过圆弧优化处理，能够有效分散交变载荷作用下的应力峰值，降低疲劳断裂风险。杆身表面做喷丸强化处理，可以在表层形成残余压应力，进一步提升构件的疲劳强度，适配内燃机高负荷、高转速的工作特性。

　　从安装边界来看，该连杆的大头孔内径适配对应规格的曲轴连杆轴颈，安装后需要保证轴瓦与轴颈的配合间隙在合理区间，间隙过大会导致机油压力不足、运转异响，间隙过小则容易出现烧瓦抱轴故障。小头孔内径适配对应直径的活塞销，衬套压装后需要保证内孔的圆柱度公差，避免活塞销卡滞导致活塞偏磨。连杆大小头孔的中心距是核心安装参数，直接决定内燃机的压缩比与活塞行程，加工过程中需要严格控制两孔的平行度公差，避免装机后出现活塞拉缸、连杆偏磨等问题。

　　在实际设计过程中，这类连杆的选材通常采用40Cr调质合金钢，经过模锻成型后进行调质处理，保证芯部具备足够的韧性，表层具备足够的硬度与耐磨性，后续还要经过探伤检测，排除内部裂纹、夹渣等锻造缺陷，避免工作过程中出现断裂失效。设计阶段还需要对连杆进行动平衡校核，控制大小头的重量偏差，避免多缸机工作过程中出现不平衡振动，影响整机运转平顺性。同时还要考虑连杆在气缸内的运动轨迹，校核摆动过程中与气缸壁、曲轴平衡块的运动间隙，避免出现运动干涉问题。

　　从实际使用角度来看，连杆的工作环境处于曲轴箱内部，长期接触高温机油与燃气窜气，因此结构设计上避免了容易积碳、存油的死角，杆身表面光滑过渡，便于机油回流，减少积碳附着的可能。大头端的轴瓦定位槽设计可以保证轴瓦安装后不出现周向转动，油孔位置与曲轴油道对齐，保证润滑油能够持续输送到摩擦面，形成稳定的润滑条件。连杆螺栓的安装孔采用高精度铰制孔设计，保证螺栓安装后的定位精度，避免大头盖装配错位导致孔位失圆。
