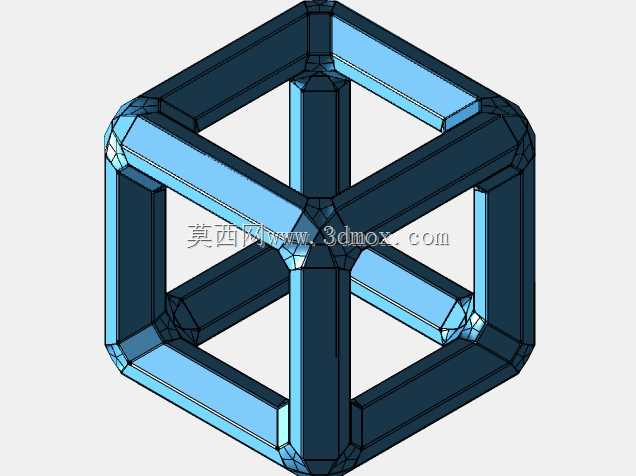

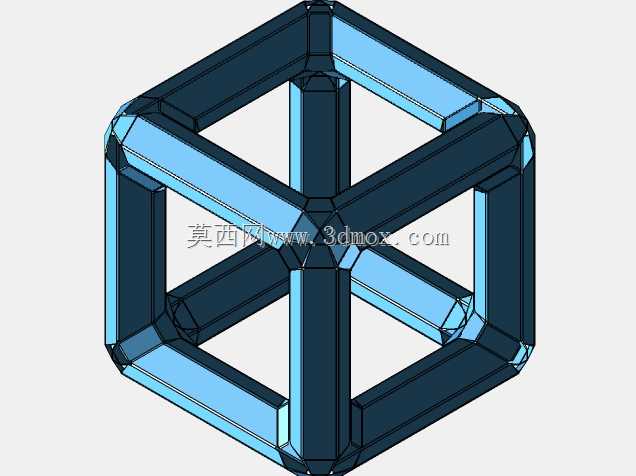

堆叠倒角圆角立方体框架结构设计

　　在机械结构设计的实际落地环节，边角处理从来不是无关紧要的细节，而是直接关联装配容错率、操作安全性、应力分布合理性的核心设计要素，这套堆叠式倒角与圆角组合的立方体框架结构，正是针对多模块堆叠装配场景下的边角适配问题完成的具象化设计验证。从实际应用场景来看，这类带组合边角处理的框架结构，常被用作模块化设备的层叠承载基座、工装夹具的分层定位架体，或是自动化产线中可拼接的物料承载单元——在这类场景中，多层构件需要频繁完成对位叠放、拆卸重组，若边角采用尖锐直角设计，不仅叠放对位时极易因微小角度偏差出现卡滞，长期受交变载荷作用时，直角根部的应力集中系数会达到圆角处理构件的3-5倍，很容易在反复拆装的碰撞中出现边角崩裂、镀层脱落的问题，甚至会在操作人员取放构件时造成划伤风险。

　　设计这套结构时，首先要明确的是不同边角处理方式的功能边界：倒角结构的核心作用是为装配过程提供导入导向，当上层框架落位到下层构件时，45度倒角的斜面能自动修正±2mm范围内的对位偏差，让螺栓孔、定位销的对位效率提升40%以上，同时倒角面也能为焊接、表面处理工序预留工艺避让空间，避免边角处出现镀层不均、焊瘤堆积的缺陷；而圆角结构的核心作用则是优化应力传递路径，在框架承受竖向堆叠载荷时，圆角能将直角处的集中应力平滑分散到相邻的两个立面上，避免长期载荷下出现疲劳裂纹，同时圆润的边角也能减少人员操作时的磕碰伤害，适配需要人工频繁干预的工位场景。

　　从结构的尺寸与安装边界来看，这套立方体框架的单体外轮廓采用等边长设计，所有边角的倒角与圆角参数保持统一，堆叠状态下相邻两层的贴合面完全重合，不会出现局部突出的干涉区域；框架的杆件连接节点处，倒角与圆角的过渡完全顺滑，没有突兀的折线或台阶，这意味着在实际加工时，无论是采用CNC铣削加工整体式框架，还是采用型材焊接后打磨处理，都能通过统一的刀路或打磨参数完成加工，不需要针对单个边角调整工艺参数，能有效降低加工环节的调试成本。在安装适配性上，统一的边角参数让这套框架可以和同规格的标准铝型材配件、脚轮、连接板直接适配，不需要额外加工定制转接件，堆叠时每层的定位止口刚好卡入下层构件的倒角导向区，叠放后整体的横向偏移量能控制在0.1mm以内，完全满足自动化产线对承载单元定位精度的要求。

　　实际工程应用中，这类组合边角的框架结构还有一个容易被忽略的优势：在做表面喷塑、阳极氧化处理时，倒角和圆角的过渡区域不会出现积液、挂漆的问题，相比直角结构的边角处理良率能提升20%左右；同时在设备日常清洁维护时，圆润的边角不会残留清洁死角，能快速擦拭掉表面积攒的灰尘、切削液残留，适配机加工车间、洁净装配车间的不同环境要求。很多刚入行的结构设计师容易把倒角和圆角当成非功能性的外观处理，实际上在堆叠式装配结构中，边角的参数选择直接决定了整个结构的装配效率、使用寿命和维护成本，这套结构正是通过倒角与圆角的组合堆叠设计，在不额外增加构件重量、不改变整体框架承载能力的前提下，同时解决了装配导向、应力分散、安全防护、工艺适配这四个核心工程问题，能直接作为模块化承载结构的基础设计单元，根据实际承载需求调整杆件壁厚、整体边长参数后，快速适配不同的设备搭建需求。
