壁挂式小型干衣设备结构设计方案

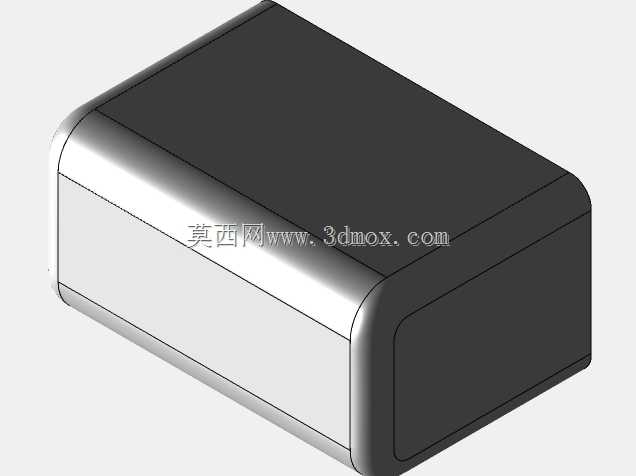

　　这款壁挂式干衣设备的结构设计，核心围绕卫浴、小型出租屋等局促安装场景展开，这类场景普遍存在预留安装空间小、墙面承重有限、日常使用频次高但单次运行时长偏短的特点，设计阶段首先锚定了贴墙安装的紧凑布局逻辑，整机采用弧面过渡的方正壳体，所有外露棱边均做R3以上的圆角处理，既避免日常磕碰划伤，也能适配卫浴空间潮湿多水的使用环境，减少棱角处积水积灰的清洁死角。设备的安装边界设定为墙面突出厚度不超过180mm，横向宽度控制在260mm范围内，竖向高度不做过度压缩以预留内部风道与发热组件的排布空间，挂装点位采用上下双孔膨胀螺栓固定结构，单孔承重设计冗余达到3倍整机自重，避免长期挂装出现松动脱落风险，同时底部预留15mm的离墙间隙，保证背部进风通道的气流通畅，也能避免墙面凝露直接浸泡设备壳体。

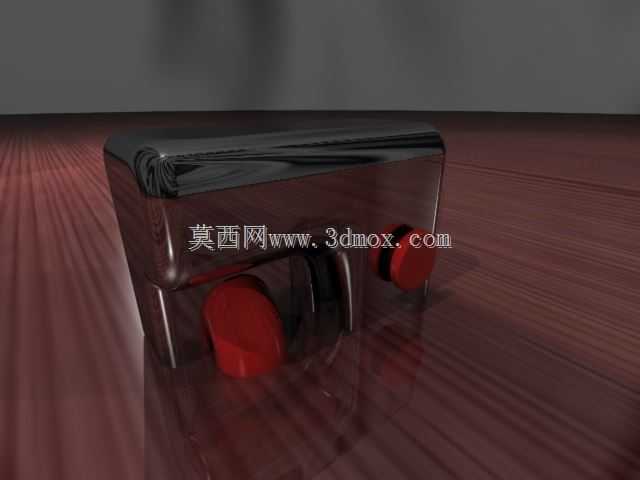

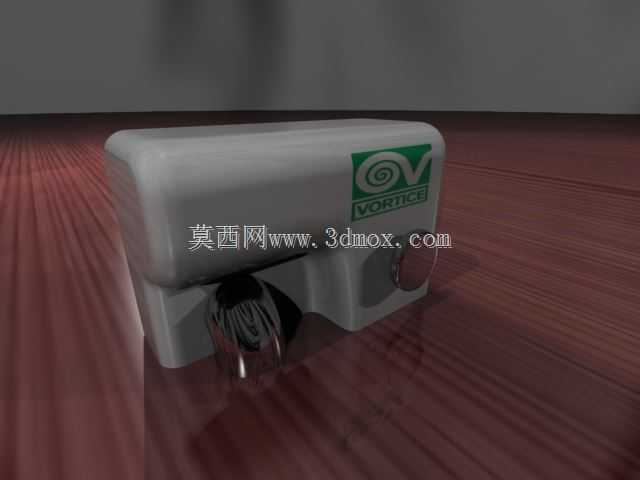

　　从功能实现逻辑来看，这款设备采用PTC恒温发热搭配贯流风道的结构组合，出风口设置在设备下部朝向斜下方的位置，挂装高度设定在距离地面1.8m-2.2m的区间时，送出的热风可以自然覆盖下方悬挂的衣物区域，无需额外设置导风板摆动结构，既压缩了内部结构空间，也降低了运动部件带来的故障概率。设备正面的品牌标识区域做了内凹嵌装设计，标识牌采用耐高温的PC材质，通过卡扣结构固定在壳体预留的凹槽内，无需额外打胶固定，后期维护更换时可以直接拆卸，不会在壳体表面残留胶痕。设备下部的出风区域设置了细密的格栅防护结构，格栅间隙控制在5mm以内，既可以保证热风顺畅送出，也能避免日常使用时异物掉入设备内部引发安全隐患，格栅与壳体采用一体化注塑成型，减少装配缝隙的同时提升了结构整体强度。

　　设计过程中针对内部组件的排布做了多轮优化，将发热组件、风机组件、控制电路板按照气流走向依次排布，进风路径从设备背部与墙面的间隙进入，经过防尘滤网后首先流经控制电路板区域，带走电路板工作产生的少量热量，再经过PTC发热体加热后由下部出风口送出，这样的风道设计既可以利用进风气流给电路板散热，延长电子元件的使用寿命，也能避免发热体的热量反向传导到电路板区域造成元件过热。壳体的壁厚设定为2.5mm，采用ABS阻燃材质注塑成型，壳体内部设置了纵横交错的加强筋结构，筋条厚度1.2mm，既可以提升壳体的抗形变能力，避免长期受热出现壳体变形，也能在壳体内部形成独立的腔体分隔，将发热区域与电控区域做物理隔离，进一步提升使用安全性。设备的电源接线位置设置在壳体背部上方，挂装后接线区域可以被设备本体完全遮挡，既保证了外观的整洁性，也能避免卫浴空间的喷淋水直接溅到接线位置，接线处设置了橡胶防水密封圈，防护等级达到IPX4，满足卫浴场景的使用防水要求。

　　针对日常使用的维护需求，设备背部的进风滤网采用抽拉式结构，无需拆卸整机即可从设备上部抽出滤网进行清洁，滤网采用尼龙网材质，可反复水洗使用，降低用户的后期使用成本。设备的控制按键区域设置在壳体侧面，避免正面操作时水汽直接滴落到按键缝隙中，按键采用软胶一体式包覆结构，按键行程控制在1.5mm，操作反馈清晰的同时也能保证按键区域的防水性能。整机的装配全部采用卡扣加少量自攻螺丝的固定方式，螺丝全部隐藏在壳体背部与侧面的装饰盖下方，外观面没有外露的螺丝孔位，提升整体外观的简洁度，也能避免螺丝长期处于潮湿环境出现锈蚀问题。在结构验证阶段，针对壳体的受热形变做了专项模拟，在60摄氏度的持续工作温度下，壳体最大形变量控制在0.3mm以内，不会出现壳体翘曲、接缝变大的问题，挂装结构的拉力测试也验证了在15kg的垂直拉力下，挂装脚不会出现断裂或形变，完全满足日常使用的承重需求，设备运行时的振动控制也做了优化，风机组件通过橡胶减震垫固定在壳体内部的安装柱上，运行时的整机振动幅度小于0.1mm，不会出现挂装后共振产生异响的问题。
