悬浮负载全补充无保持架径向轴承结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:479866
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构
  • 悬浮负载全补充无保持架径向轴承结构

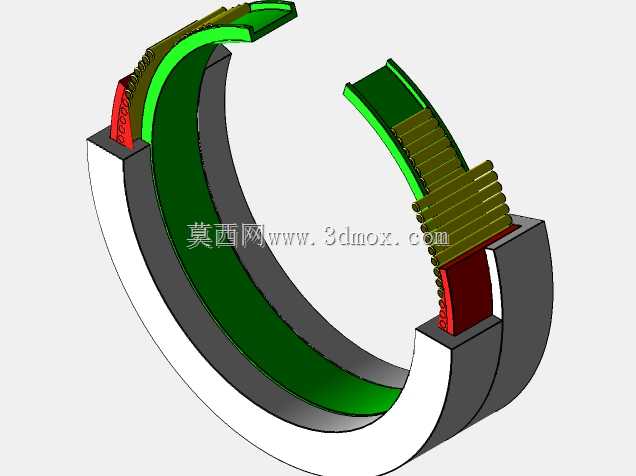

  该径向轴承采用无保持架的多层滚动体排布设计,核心承载逻辑区别于常规径向轴承的内轨支撑模式,将承载负载通过多层滚动体逐级传递至外轨侧的悬挂吊环结构,实现内轨侧的悬浮式负载承载,适配仅需承受径向载荷、轴向载荷由独立轴向轴承承担的轻载传动场景,常见于精密轻载回转机构、低负载导向支撑工位等对轴承径向跳动控制有一定要求、轴向载荷可单独拆分的设备安装位。

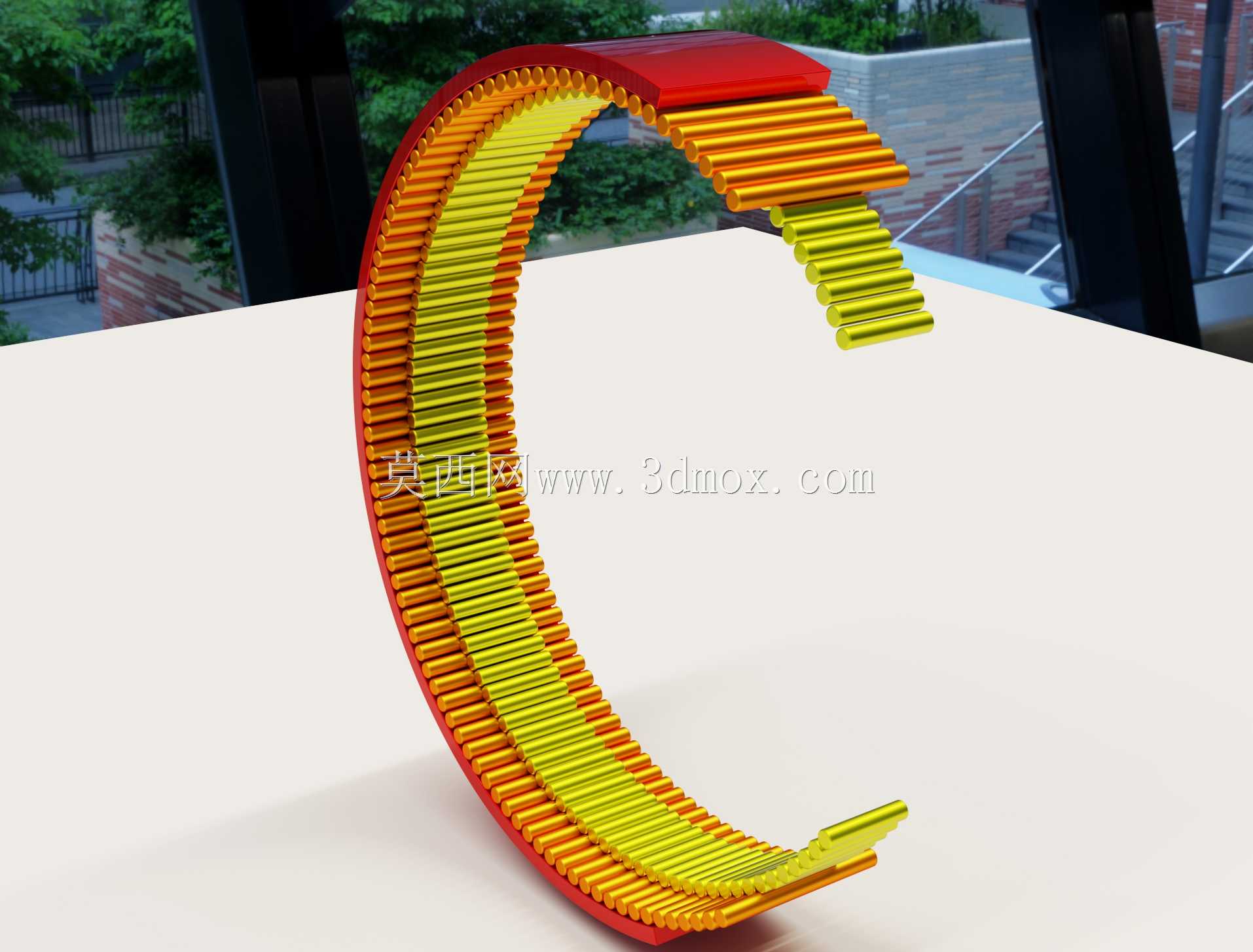

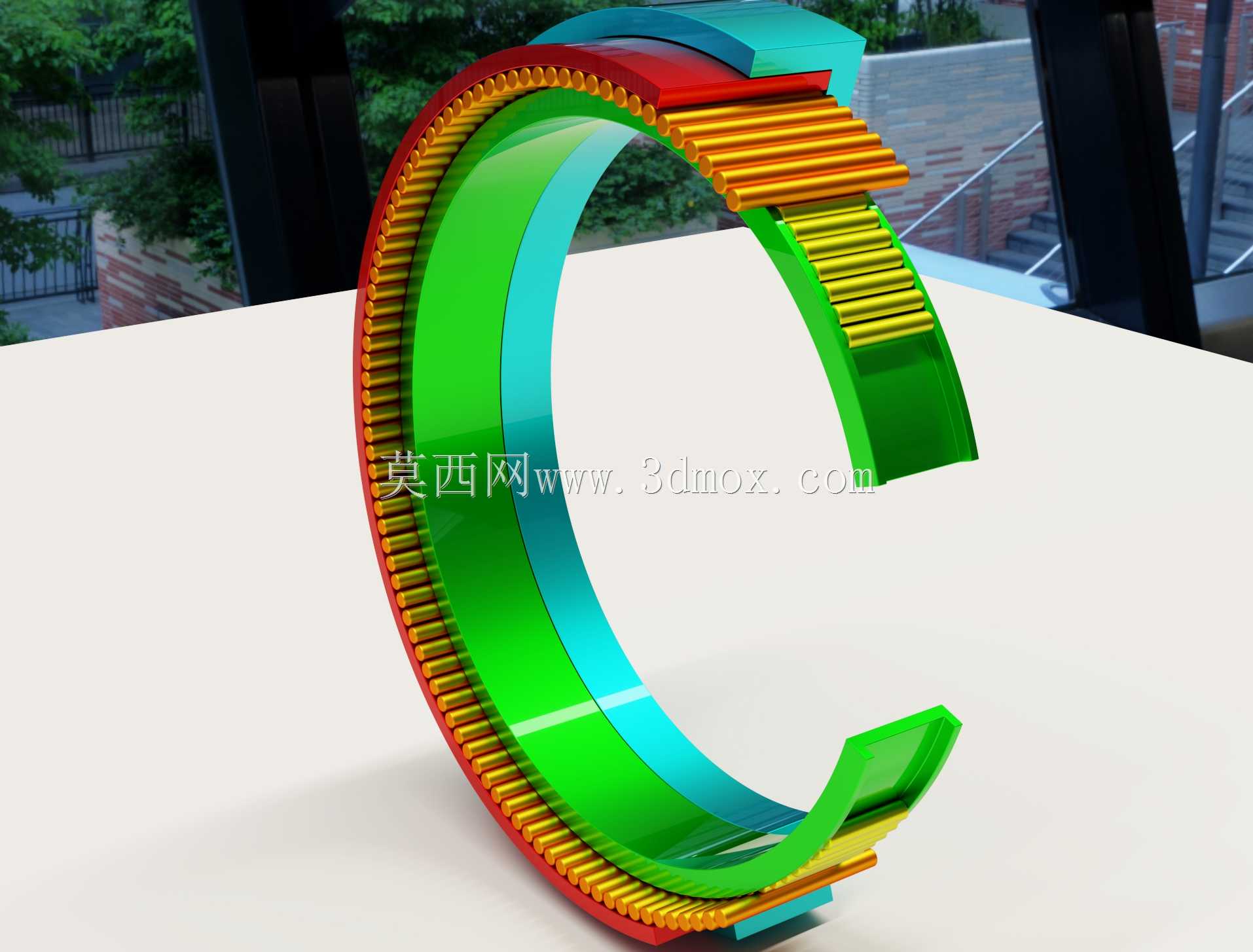

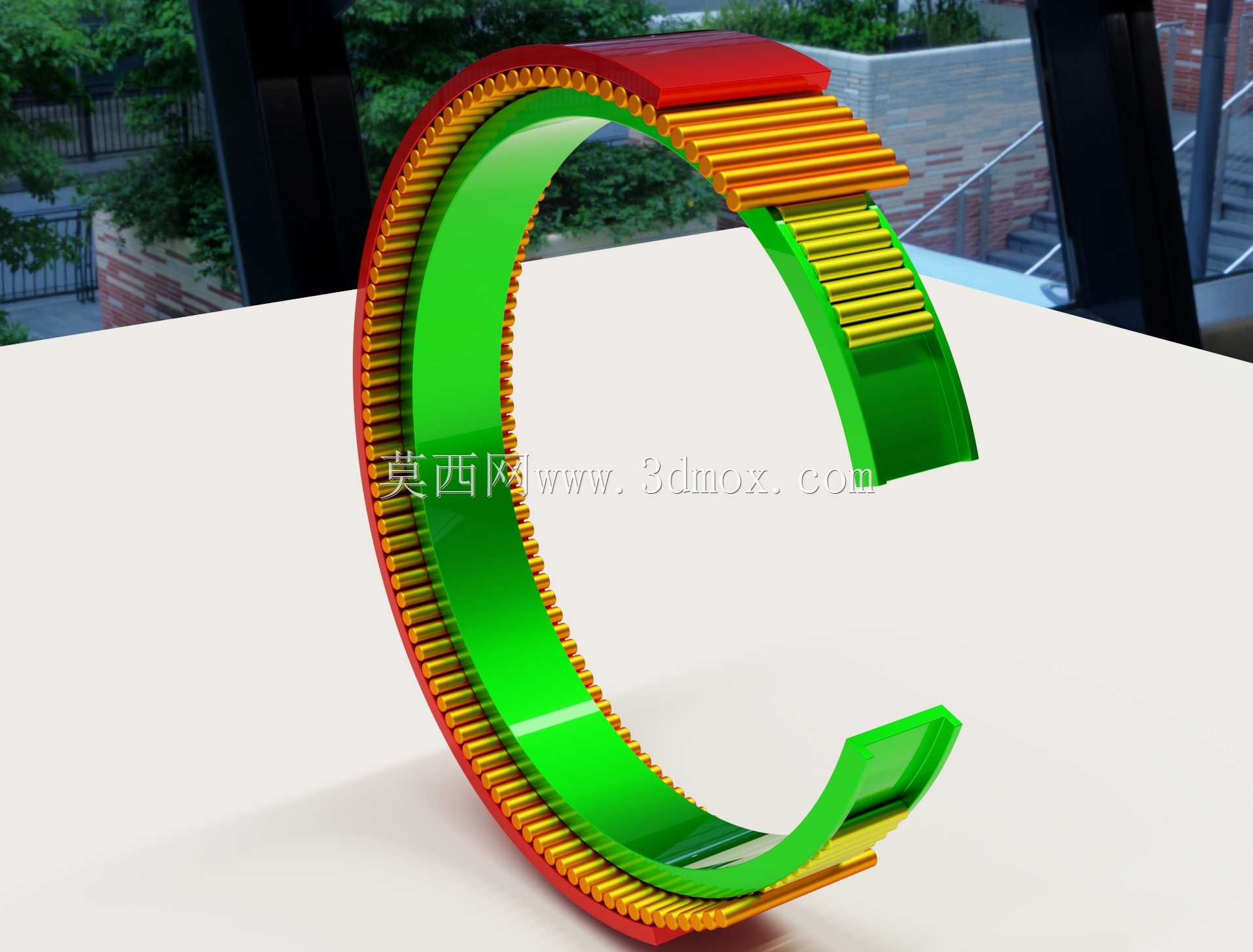

  从结构功能特性来看,轴承最内侧为与轴直接接触的内轨组件,是唯一与被支撑轴直接配合的部件,内轨外圆面加工有适配内层滚动体的滚道,表面粗糙度满足滚动接触的低摩擦要求,内轨的内径尺寸根据适配的安装轴径做匹配设计,常规适配区间覆盖小直径轻载传动轴,安装时需保证内轨与轴的配合公差满足过渡配合要求,避免轴与内轨之间出现相对滑动造成磨损。内层排布的短滚柱直接承接内轨传递的径向载荷,将力逐级向外层滚动体传递,每一排滚动体都采用等数量对称排布,同一排内相邻两个滚柱之间通过另一排的单个滚柱实现分隔,完全取消了常规轴承的保持架结构,避免保持架带来的摩擦损耗与结构空间占用,同时也消除了保持架在高速运转下的形变、断裂风险。

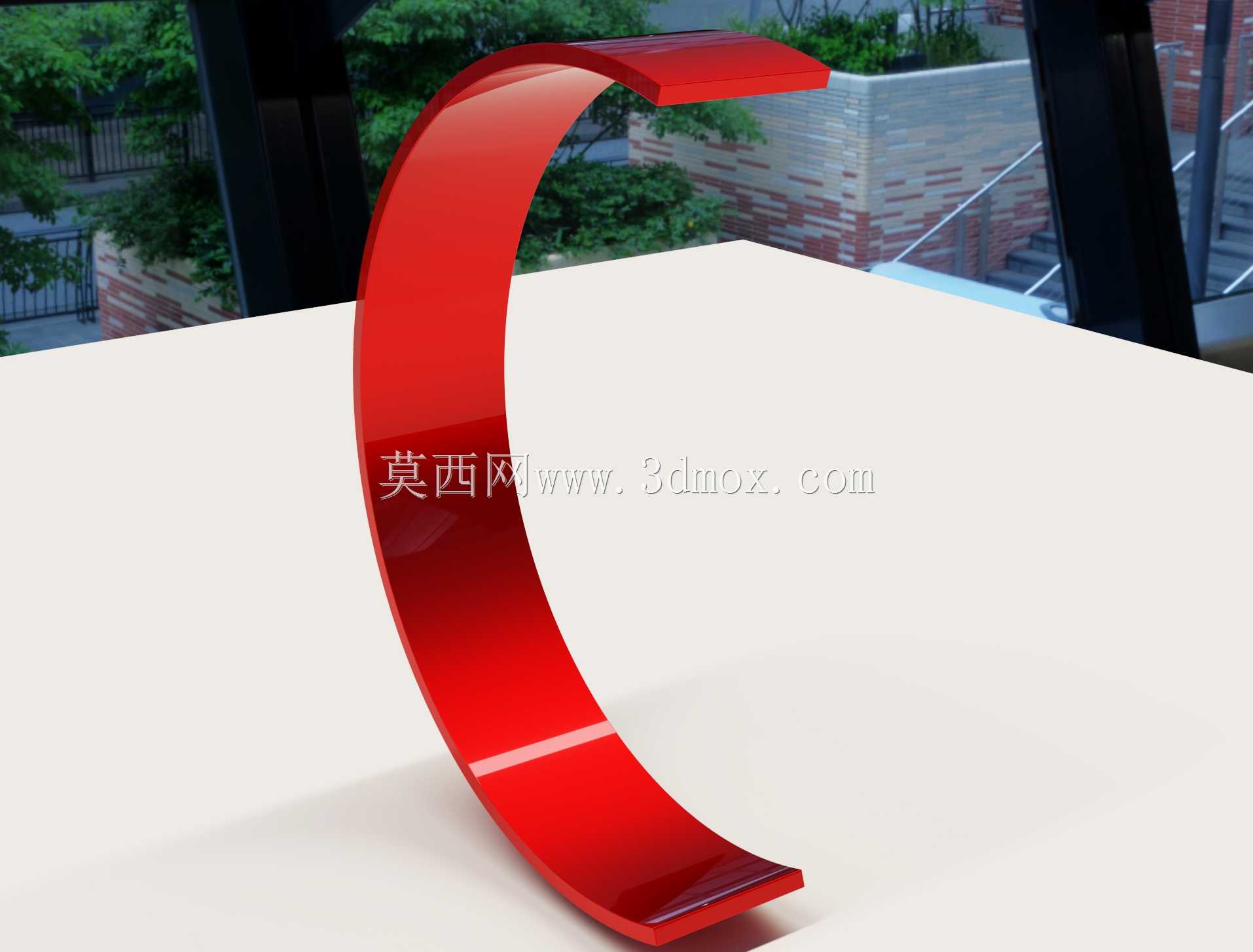

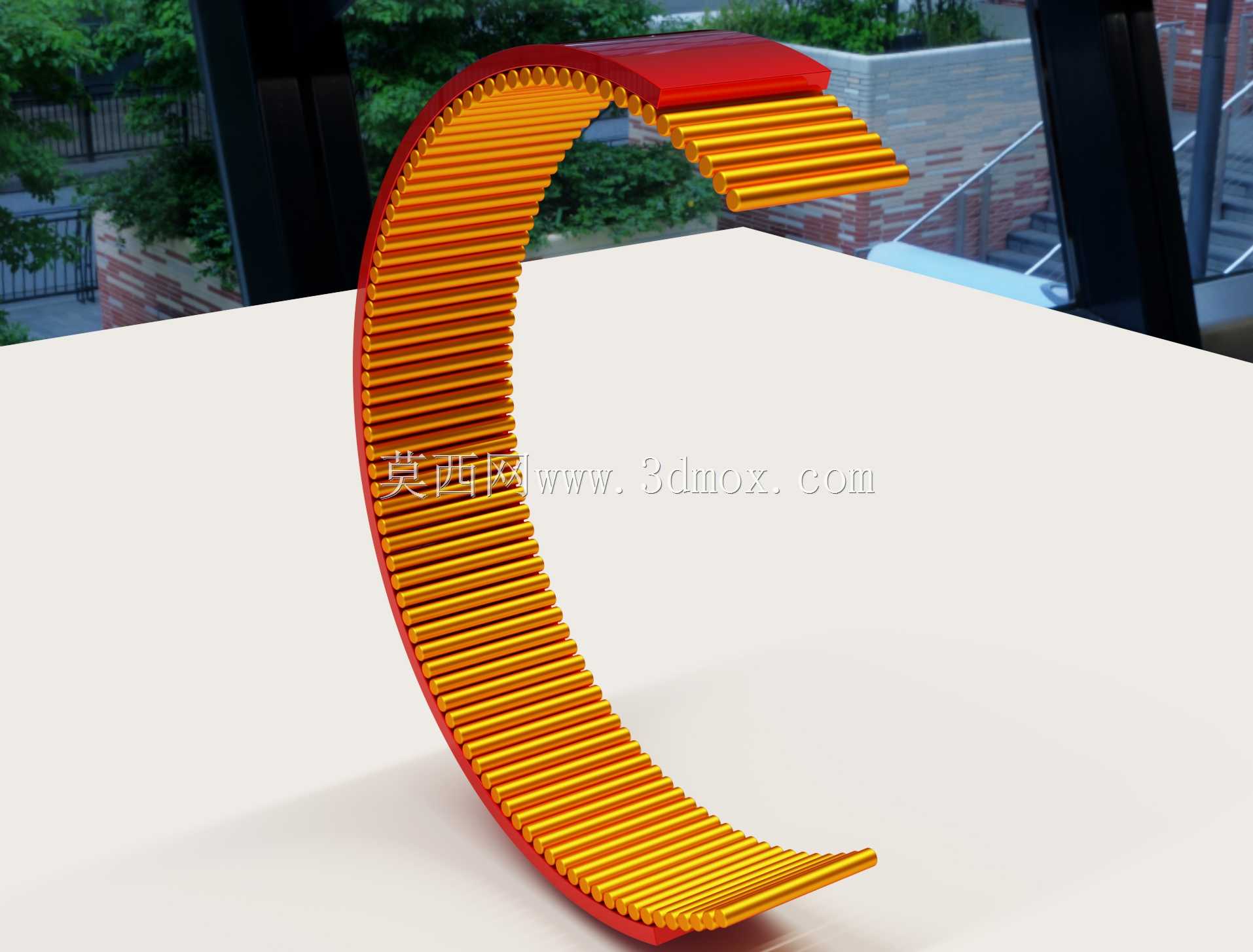

  中层的吊环组件是实现悬浮承载的核心结构,吊环的外圆面与外轨内壁之间预留微小设计间隙,在轴承未承受径向负载时,吊环与外轨处于非接触状态,当内轨承受径向负载时,力通过内层滚柱传递至中层滚柱,再传导至吊环,吊环将单侧的径向负载传递至轴承顶部区域,再通过外层滚柱将载荷分散传递到外轨的整个承载环面,避免局部应力集中。外层的长滚柱长度大于内层短滚柱,需要跨越外轨内壁的内凸结构,实现内轨相对于外轨的悬挂式支撑,这种结构使得内轨在运转过程中可以相对于外轨产生微小的自适应位移,抵消轴系安装时的少量同轴度误差,降低安装精度要求。

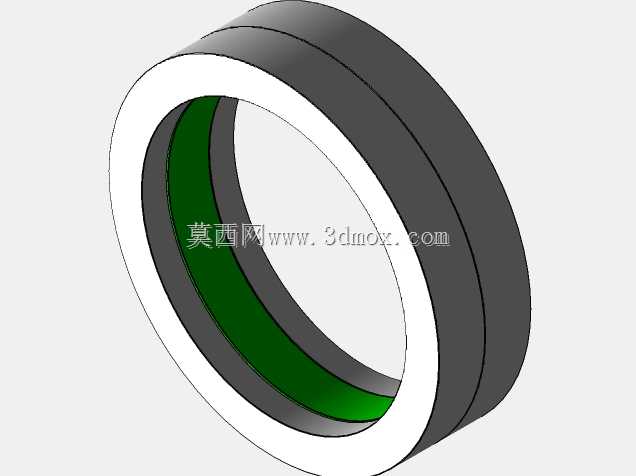

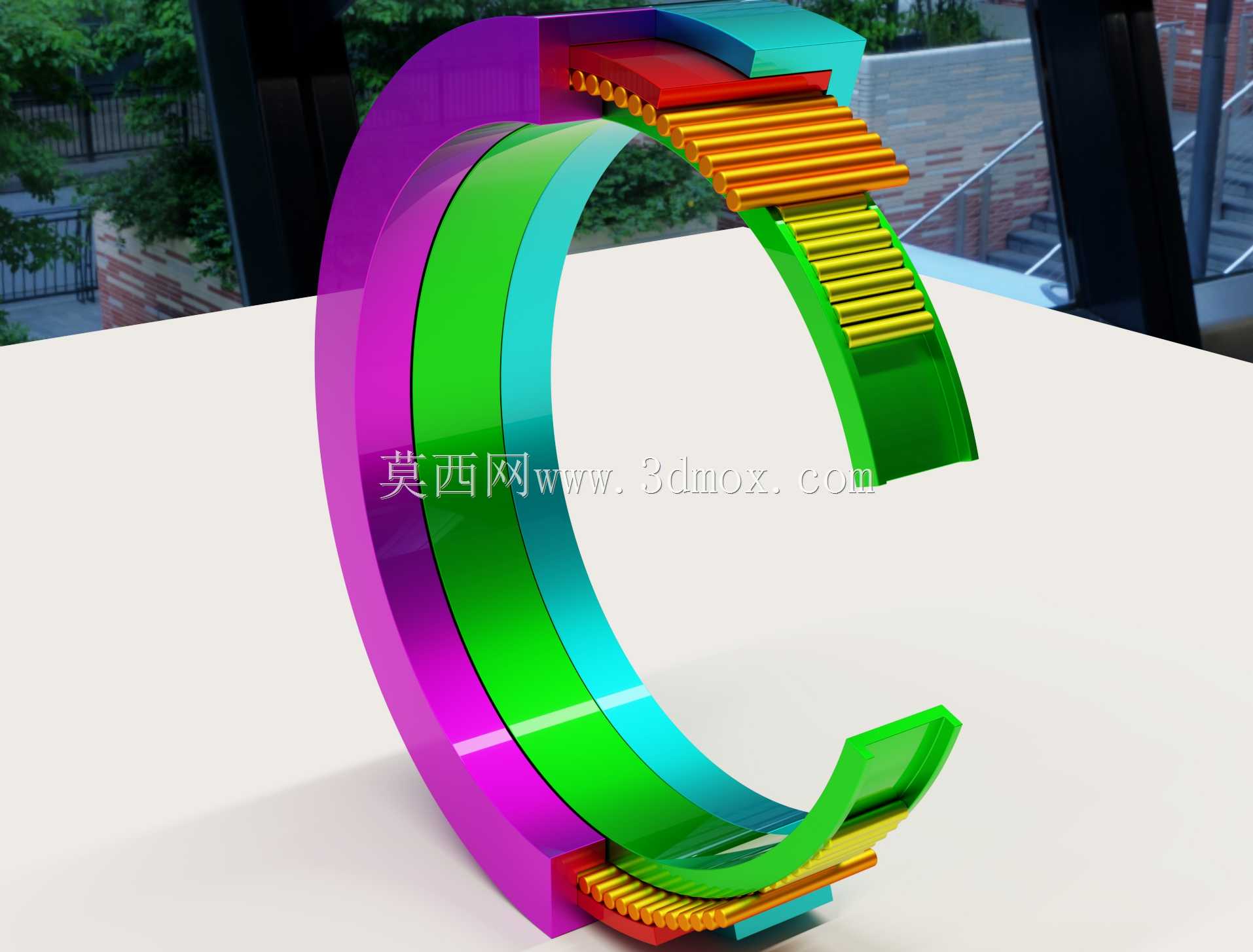

  设计过程中针对滚动体层数做了差异化匹配:当采用偶数层滚动体排布时,内轨与外轨的旋转方向保持一致,可通过匹配各层滚动体的直径差,实现内外轨同转速运转,适用于内外圈需要同步回转的传动场景;当采用奇数层滚动体排布时,内轨与外轨的旋转方向相反,可通过调整滚动体的接触角与直径参数,控制内外轨的转速差,适用于需要反向差速回转的特殊工位。外轨作为轴承的最外层安装部件,其外壁加工有适配安装座的定位基准面,外径尺寸根据安装座的配合孔径做公差匹配,安装时需保证外轨与安装座的配合为过盈配合,避免外轨在承载过程中出现转动窜动,外轨内壁的滚道做了硬化处理,提升外层滚柱接触位置的耐磨性能,延长轴承的整体使用寿命。

  需要注意的是,该轴承结构仅能承担径向方向的载荷,无法承受任何方向的轴向载荷,在实际设备选型应用时,必须搭配独立的轴向轴承来承担轴系的轴向力,严禁在存在轴向载荷的工位单独使用该轴承,否则会造成滚动体偏磨、吊环卡滞甚至结构损坏。同时由于悬浮间隙的存在,该轴承的承载能力存在上限,仅适用于轻载工况,若应用在重载场景下,会导致吊环与外轨内壁直接接触摩擦,快速磨损配合面,增大运转阻力,甚至出现卡滞抱死的情况。在三维建模过程中,各层滚动体与滚道的接触位置需要严格按照相切约束做装配,预留的设计间隙需要根据轴承的整体尺寸做比例匹配,间隙过大会导致运转过程中跳动量超标,间隙过小则会导致吊环与外轨出现摩擦,无法实现悬浮承载的设计效果,建模时需要重点验证各层滚动体的运动轨迹,确保运转过程中相邻滚动体之间无干涉,滚动体与对应滚道始终保持有效接触,避免出现载荷传递中断的情况。
