四拼式装饰立柱底座铸造模具结构

　　在装饰建材的金属构件生产环节，异形装饰立柱与配套底座的铸造一直是小批量定制件的难点，这类构件既要满足结构承重的基础要求，又要兼顾外立面的曲面造型流畅度，常规的整体式铸模往往存在脱模困难、型腔曲面加工精度难保证、局部缺陷返修率高的问题，这套四拼式结构的铸造模具，正是针对这类带内凹曲面、多面异形轮廓的装饰柱段构件开发的成型工装。

　　从实际生产的应用场景来看，这类模具主要适配艺术装饰类金属立柱、景观设施底座、定制化家具金属支撑脚的砂型或熔模铸造工序，尤其适合生产带对称扭曲曲面、多面折角造型的铸铝、铸铜类装饰构件，这类构件常见于商业空间的装饰隔断立柱、高端展柜的支撑底座、户外景观装置的结构段，对外观面的流畅度要求远高于普通结构铸件，不能出现明显的分型线错位、曲面凹陷或者浇铸残留的凸点。

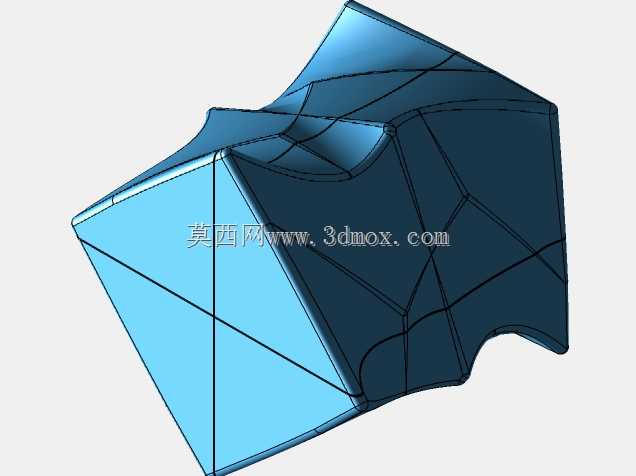

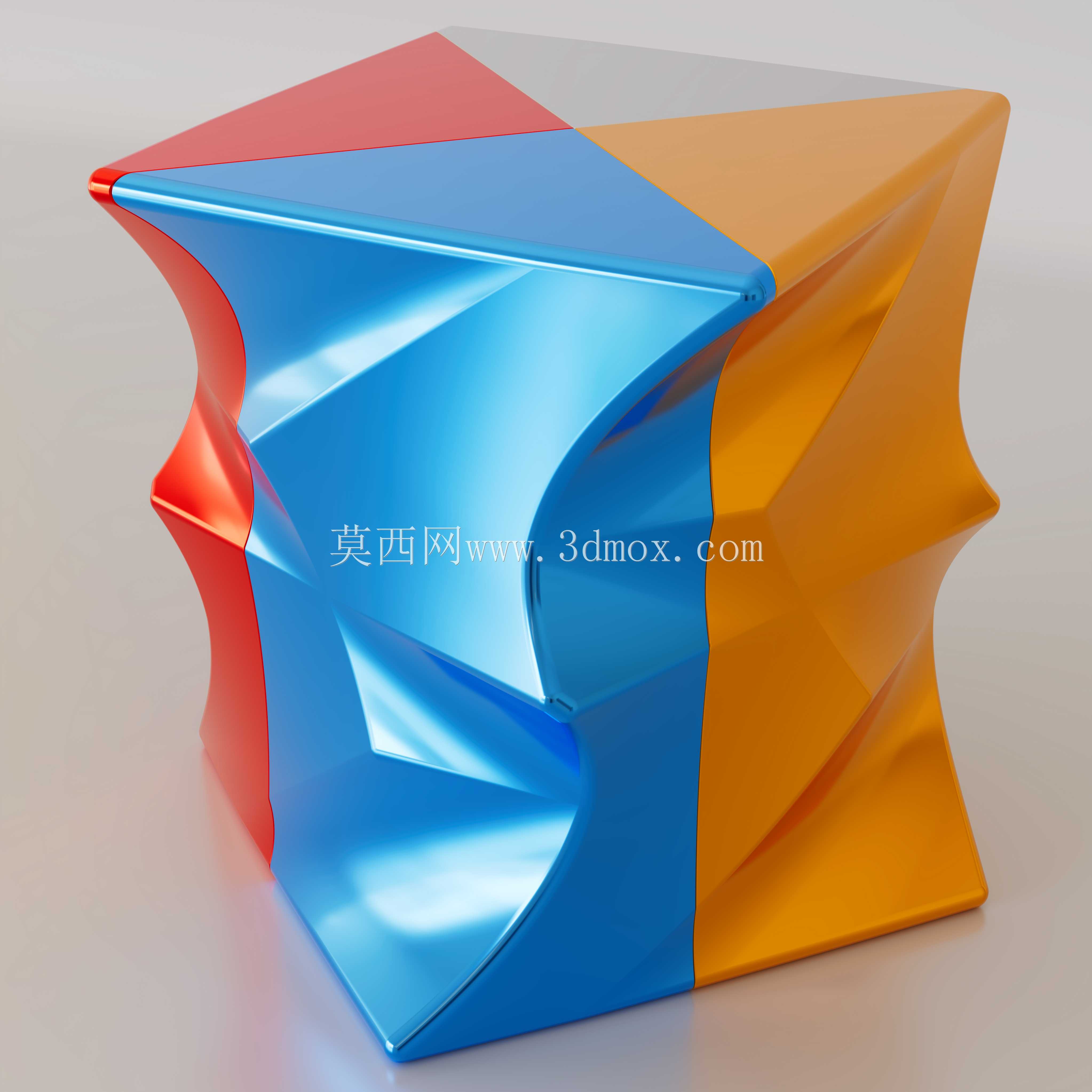

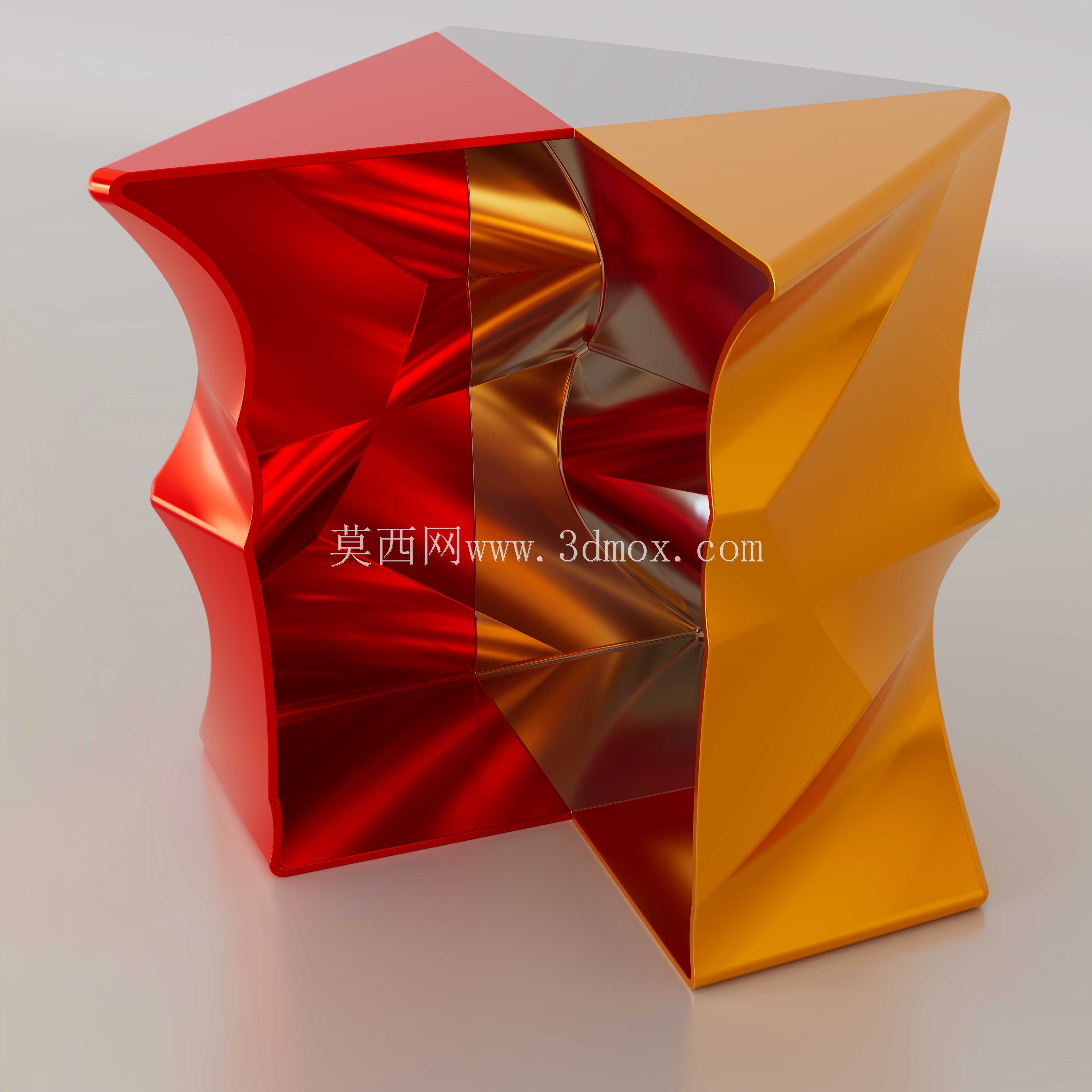

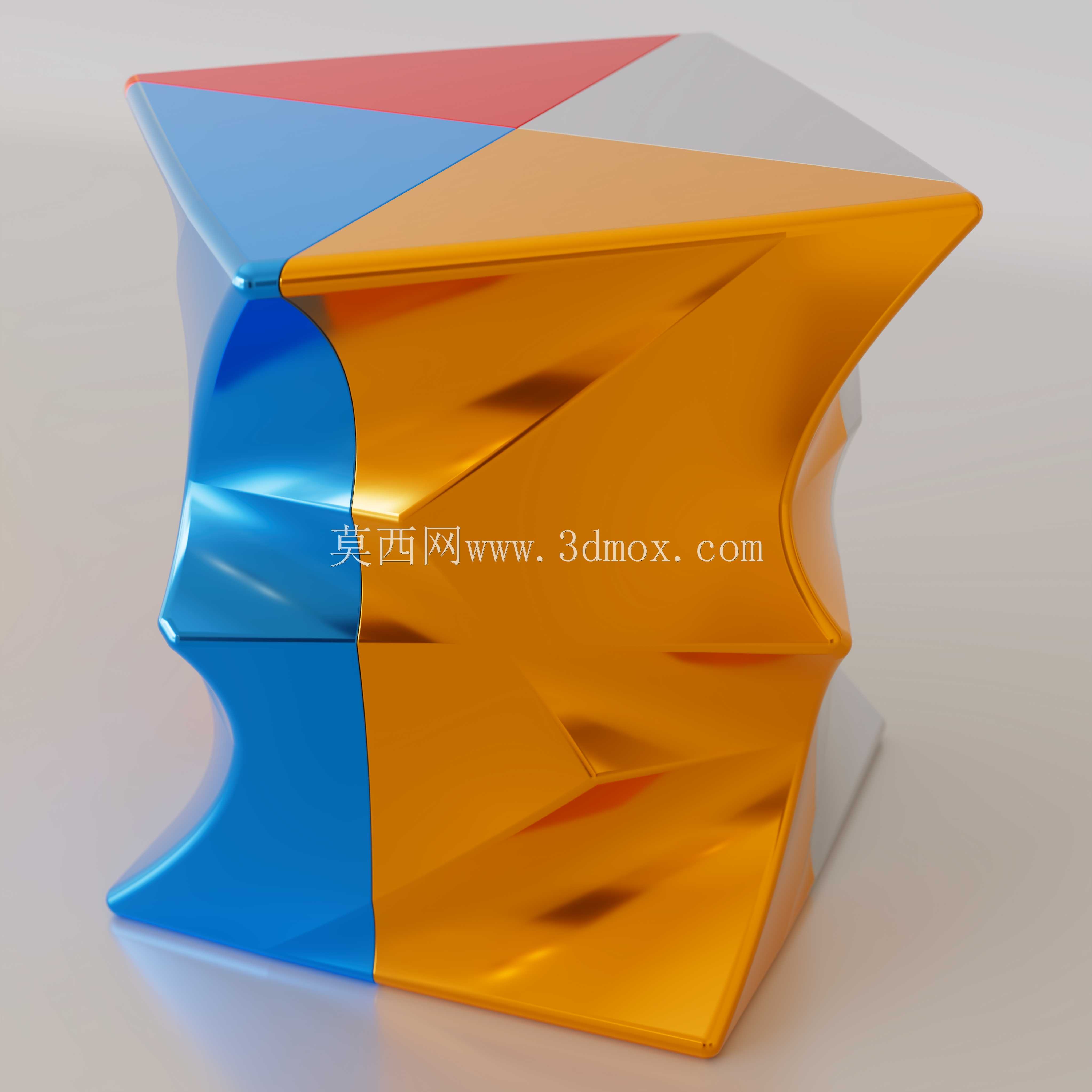

　　这套模具的核心设计思路是采用四等分拼合结构，四个形状完全一致的模片沿中心轴对称装配，拼合后形成完整的构件型腔。之所以采用等分拼合的方案，是因为目标构件的四个立面都带有向内凹陷的双曲面扭曲造型，如果采用常规的两瓣对开模结构，脱模时模瓣会被内凹的曲面倒扣卡住，强行脱模会拉伤型腔表面或者导致坯件变形；而四等分拆分之后，每一块模片的成型面都不存在反向倒扣，脱模时可以沿径向向外逐块取出模片，完全避免了脱模干涉的问题，同时四个模片形状完全一致，加工时只需要编制一套加工程序就可以完成所有模片的铣削加工，大幅降低了模具的加工成本，也减少了后续模具维护的备件种类。

　　从结构功能特性来看，拼合后的模腔形成的柱段构件，四个立面分别对应不同的曲面折角，相邻模片的分型面设置在曲面的棱线位置，也就是构件外观面的转角凸起处，这样的分型面设计可以把合模产生的飞边控制在构件的棱角位置，后续打磨清理时只需要处理棱线处的飞边即可，不会在光滑的曲面外观面上留下打磨痕迹，能最大程度保留曲面的原始成型质感。每一块模片的成型面都经过曲面光顺处理，曲面的曲率变化连续，没有突兀的折角，既保证了浇铸时金属液的流动顺畅，避免出现冷隔、浇不足的缺陷，也能让最终成型的构件表面光影过渡自然，符合装饰构件的外观要求。

　　关于安装边界与配合尺寸，这套模具在装配时，四个模片的外侧需要配套对应的模套进行箍紧，模片的外侧面设计有1:50的斜度，与模套的内锥面配合，合模时依靠模套的锥面下压即可实现四个模片的自动对中，不需要额外的定位销进行精确定位，锥面配合的自锁特性可以保证浇铸过程中模片不会因为金属液的压力出现胀开移位的情况。模片的上下端面设计有定位止口，分别与上浇口板、下托板配合，止口的配合间隙控制在0.05mm以内，既可以保证合模后的型腔同轴度，也能避免合模间隙过大导致的跑火问题。模腔的有效成型高度适配常规装饰柱段的单段长度，上下端面的连接结构可以支持多段模具叠装，生产更长尺寸的连续装饰立柱，不需要重新制作整套模具，只需要增加对应数量的模片组即可，适配性更强。

　　在实际生产使用中，这套拼合式模具还有一个明显的优势，就是当某一块模片的成型面出现磨损或者磕碰损伤时，只需要单独更换损坏的那一块模片即可，不需要将整套模具报废，大幅降低了模具的使用维护成本。同时因为四个模片完全对称，在进行型腔表面抛光处理时，可以将模片拆分后单独处理每一个曲面，相比整体式模具的内部型腔抛光，操作空间更大，抛光的均匀度更好，能有效提升最终铸件的表面光洁度，减少后续表面处理的工作量。针对装饰铸件常见的壁厚均匀性要求，这套模具的型腔壁厚在各个曲面位置都保持一致，避免出现局部壁厚过大导致的缩孔缺陷，也不会因为局部壁厚过薄导致浇铸时金属液充型困难，在曲面的转角位置都设计了合理的铸造圆角，既避免了应力集中导致的铸件开裂，也让构件的棱角过渡更柔和，符合装饰类产品的视觉特性。
