简易异形件成型铸造模具结构展示

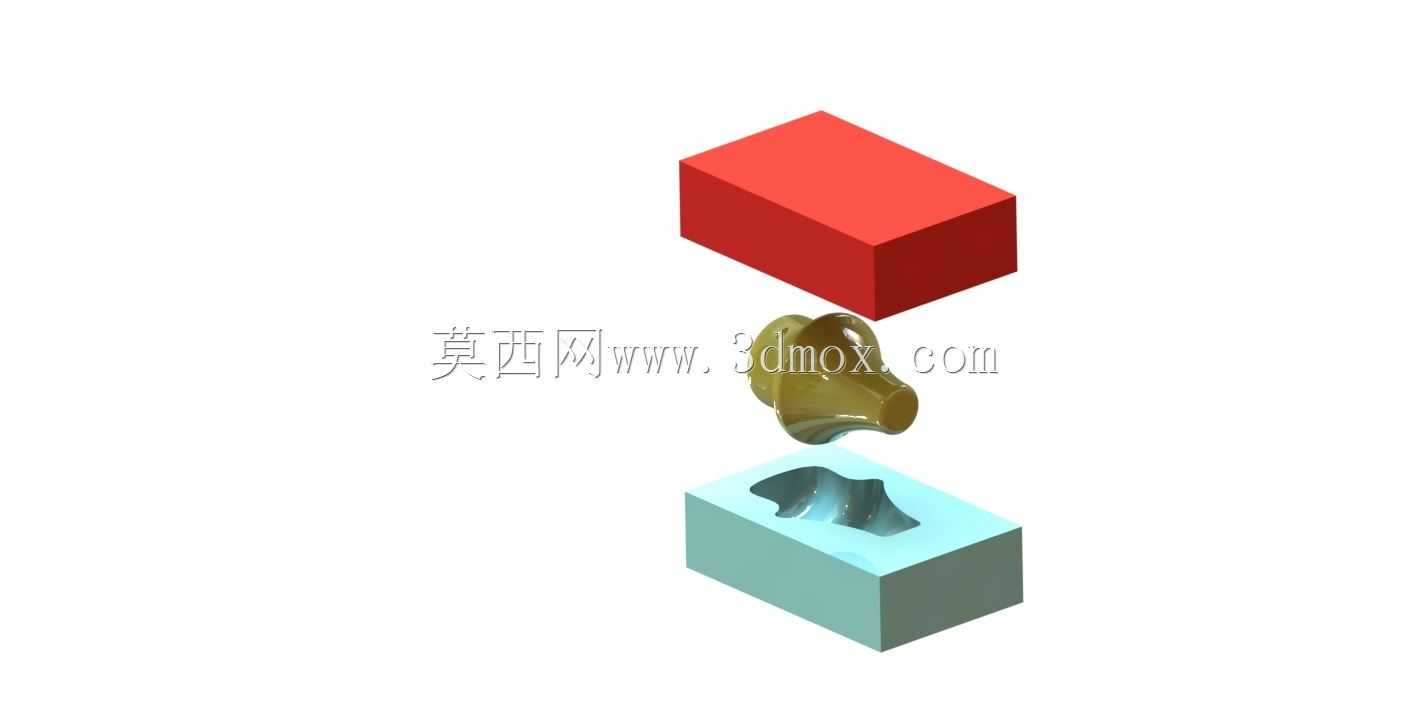

　　这套模具结构针对小型异形曲面零件的铸造成型工序设计，核心解决异形轮廓零件在成型过程中充型均匀、脱模顺畅的实际生产问题，适配小批量非标准异形金属件的试制与量产场景，常见于五金配件、小型异形结构件的铸造生产环节。从结构组成来看，整套模具分为上模、成型型腔、下模三个核心部分，上模采用平直压合结构，合模时可提供均匀的锁模压力，避免充型过程中出现飞边、跑料的问题，下模开设与目标零件轮廓完全匹配的凹模型腔，型腔曲面经过顺滑过渡处理，可保证成型后零件的表面轮廓精度，减少后续打磨修整的工序量。设计过程中优先考虑了脱模的便利性，型腔的拔模斜度按照铸造工艺规范设置在合理区间，所有曲面交接位置均做了圆角过渡，既避免应力集中导致的模具开裂问题，

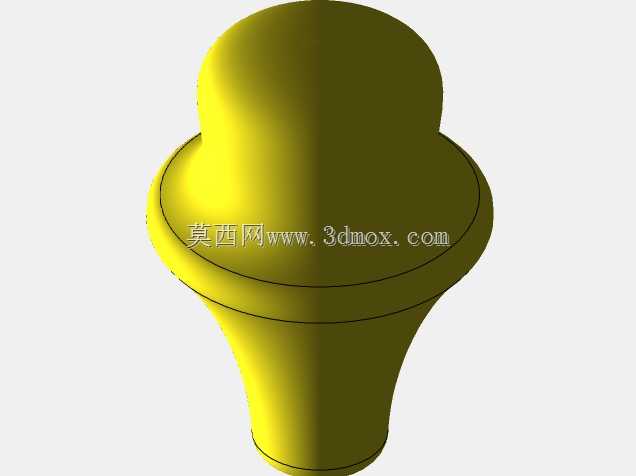

　　也能减少成型件卡在型腔内的概率。上下模的合模定位依靠模架本身的贴合面实现，针对这类小型简易模具，无需额外设置复杂的导柱导套结构，即可满足小批量生产的定位精度要求，降低模具的加工制造成本。从安装边界来看，整套模具的外形尺寸适配常规小型铸造设备的工作台安装范围，上下模的合模行程不需要额外调整设备参数，可直接装夹在常用的小型压力铸造、砂型铸造工位上使用，不需要对现有生产设备做定制化改造。实际生产使用时，熔融的金属材料注入下模型腔后，上模平稳压合，待材料冷却定型后，分开上下模即可取出成型的零件，中间的成型件轮廓完全贴合型腔曲面，壁厚均匀，不会出现局部缺料、气孔聚集的常见铸造缺陷。这套结构的设计思路偏向实用化，没有冗余的复杂结构，

　　所有结构特征都服务于成型、合模、脱模三个核心工序，对于刚接触模具设计的从业者来说，可通过这套结构理解铸造模具的核心逻辑：即型腔轮廓匹配零件形状、合模面保证密封、拔模角度保障脱模，三个核心要素缺一不可。在实际加工这套模具的过程中，下模型腔的曲面加工是核心工序，需要按照零件的三维轮廓走刀加工，保证曲面的顺滑度，加工完成后还需要对型腔表面做抛光处理，降低成型件的表面粗糙度，同时也能减少模具在反复使用过程中的材料粘附问题。上模的压合面需要保证平面度，避免合模后出现缝隙导致的料液溢出，上下模的边缘位置做了倒角处理，方便生产过程中的人工对位操作，减少合模时的对位难度。针对这类简易模具，日常维护也相对便捷，每次生产完成后只需要清理型腔内残留的料渣，检查合模面是否有磕碰损伤即可，不需要复杂的维护工序，适合小型加工门店、试制车间的生产需求，可快速完成异形零件的小批量交付，不需要投入高额的复杂模具制造成本。
