高精度XY轴手动位移微调滑台结构

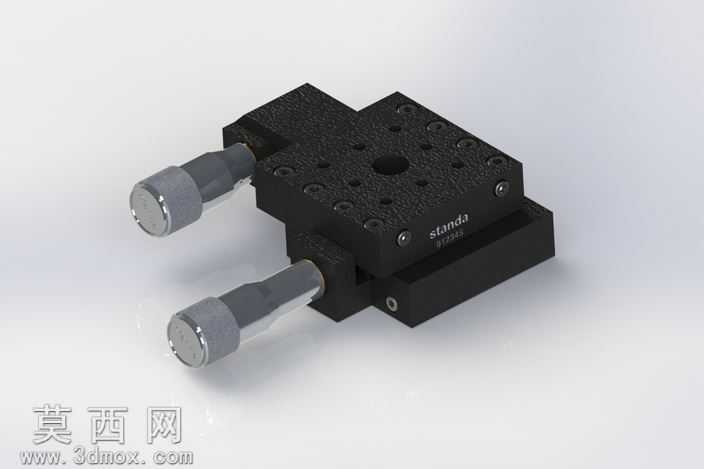

本作品为二维手动精密位移滑台的三维建模成果，建模过程严格遵循机械设计公差规范，依托三维参数化建模逻辑完成全结构1:1复刻。建模阶段首先搭建滑台的整体装配基准，以底部固定基座为装配原点，依次构建下层X向滑移模组、上层Y向滑移模组、双侧微分头驱动组件、交叉滚柱导轨副、台面安装孔系等核心结构，所有配合面均按照实际机械装配的公差要求预留合理间隙，确保虚拟装配下无干涉、无错位，可直接导出用于工程出图或运动仿真。材质渲染阶段针对滑台不同部件的实际材质属性做了精细化区分：基座与滑移台体采用阳极氧化发黑铝合金材质，渲染时调整材质参数还原哑光磨砂的金属质感，表面蚀刻的品牌标识做了凹凸贴图处理，还原真实加工的标识效果；微分头调节旋钮采用镀硬铬金属材质搭配滚花防滑结构，滚花纹理通过法线贴图实现细腻的凹凸触感，旋钮端面的磨砂金属面做了粗糙度分层处理，还原千分尺类调节部件的真实视觉效果；导轨滚柱、锁紧螺钉等标准件采用不锈钢亮面材质，调整反射参数突出金属高光质感，不同材质的光影层次清晰，整体渲染效果贴近工业产品实物拍摄质感。结构设计上采用交叉滚柱导轨作为导向承载结构，相比普通滚珠导轨拥有更高的刚性与运动直线度，双侧微分头驱动分辨率可达微米级，可实现XY两个正交方向的精密位置调整，台面上预留的标准孔系可适配不同光学元件、工装夹具的安装需求，滑台侧边预留的锁紧结构可在位置调整完成后锁定滑台位置，避免外力干扰产生位移。建模过程中对所有运动部件做了自由度约束设置，可模拟微分头旋转带动滑台平移的实际运动过程，验证行程范围内无结构卡滞，所有螺纹孔、安装沉孔均按照机械设计标准构建，可直接导出用于生产加工参考。
