涡轮增压器喷嘴环精密结构三维设计

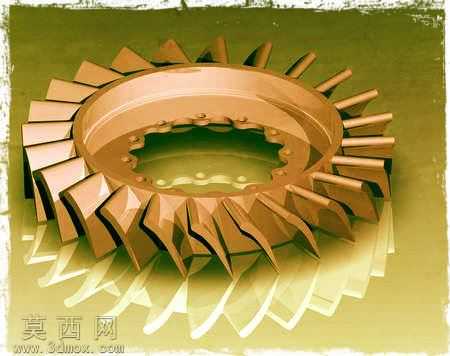

本作品为涡轮增压器核心部件喷嘴环的三维数字化设计成果，建模阶段采用参数化特征建模思路，先以回转基体特征构建喷嘴环的环形支撑基底，精准匹配涡轮增压器的装配基准尺寸，保证基体的内花键定位结构、外圈安装止口的形位公差符合实际装配要求。针对周向均匀分布的导流叶片，采用单叶片特征建模后圆周阵列的方式完成，单叶片建模时先绘制翼型截面草图，通过放样、拔模特征塑造叶片的空间扭转曲面，精准还原喷嘴环叶片的气流导向角度，每片叶片的前缘、后缘均做了圆角过渡处理，避免应力集中问题，同时保证叶片与环形基体的衔接处做了融合过渡，还原实际零件的一体成型结构特征。材质渲染阶段，为模型赋予高温合金材质效果，调整金属材质的粗糙度、反射参数，模拟零件经过精密机加工后的金属光泽，同时添加了柔和的环境反射效果，在展示图中呈现出零件放置于反光台面的真实质感，背景采用渐变灰调突出零件本身的结构细节。结构设计上，严格遵循涡轮增压器喷嘴环的工作原理，保证相邻叶片间的气流通道截面均匀一致，内圈的定位齿结构尺寸精准，可与增压器的调节机构实现无干涉配合，叶片的扭转角度经过参数化校准，能够满足废气导流的功能需求，整体模型无破面、无重叠特征，所有装配衔接位置的尺寸均经过干涉检查，可直接用于后续的结构仿真、装配验证工作。建模过程中对叶片的曲面做了连续性检查，保证曲面G2连续，还原实际零件加工后的顺滑表面，同时对零件的壁厚做了均匀化处理，符合高温合金零件的铸造工艺要求，避免出现壁厚突变导致的铸造缺陷。
