哈斯HRT160SP四轴转台三维设计作品

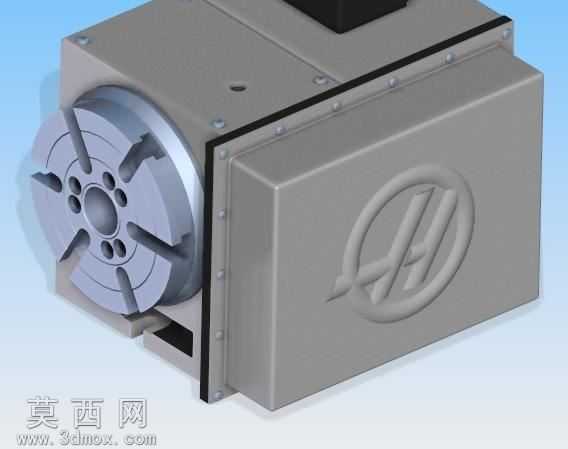

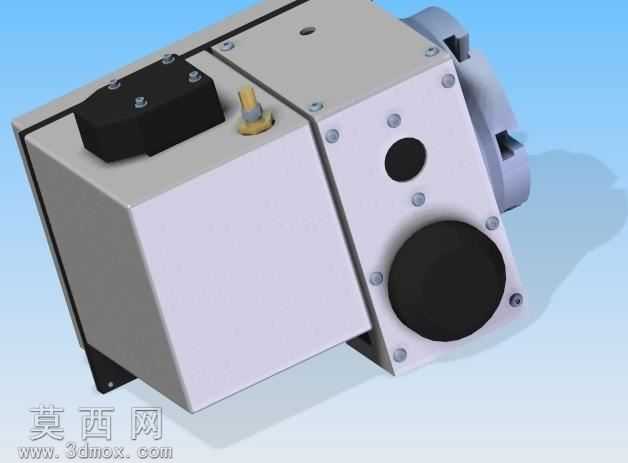

本作品为哈斯HRT160SP四轴旋转转台的高精度三维建模成果，建模过程严格参照哈斯官方该型号转台的实物尺寸参数与结构特征开展，首先通过对转台整体外观的测绘校准，确定箱体主体、卡盘连接端、驱动端各部分的比例关系，在三维建模软件中先搭建整体装配骨架，确保各部件的装配基准完全对齐。箱体部分采用实体建模方式，还原了铸铝箱体的厚重质感，表面的哈斯品牌标识采用浮雕式建模处理，精准还原标识的凹凸轮廓与比例，箱体侧面的安装孔位、密封槽、连接螺栓孔均按照实物的排布位置逐一建模，孔位的直径、深度、倒角参数都与实物保持一致，保证模型可直接用于虚拟装配验证。前端的卡盘连接法兰部分，细致还原了法兰盘上的定位槽、安装螺孔、中心定位孔的结构，卡盘爪的卡槽结构、端面的密封环结构都做了精细化处理，每一处卡槽的倒角、棱边的圆角都按照加工工艺要求做了对应处理，避免模型出现尖锐直角不符合实际加工逻辑的问题。建模过程中对转台的内部传动连接部分做了简化适配处理，既保留了外部结构的完整度，也兼顾了模型的轻量化需求，方便后续导入仿真软件开展运动模拟。材质渲染阶段，箱体部分赋予了磨砂铸铝材质，调整材质的粗糙度、金属度参数还原铸铝件的哑光金属质感，前端旋转法兰部分赋予了精钢材质，通过调整高光参数体现机加工金属表面的细腻光泽，连接螺栓部分采用发黑处理的钢材材质，不同部件的材质区分清晰，能够直观分辨各部分的材质属性。结构设计上还原了该型号转台的紧凑型箱体布局，驱动端与旋转端的同轴度在建模中做了严格约束，可直接用于四轴加工的虚拟工位搭建、机床运动仿真、加工路径干涉检查等场景，模型的装配层级清晰，各部件可单独拆分编辑，方便使用者根据需求调整结构参数、添加自定义连接件，适配不同的虚拟仿真场景使用。
