哈斯VF5TR五轴立式加工中心三维建模作品

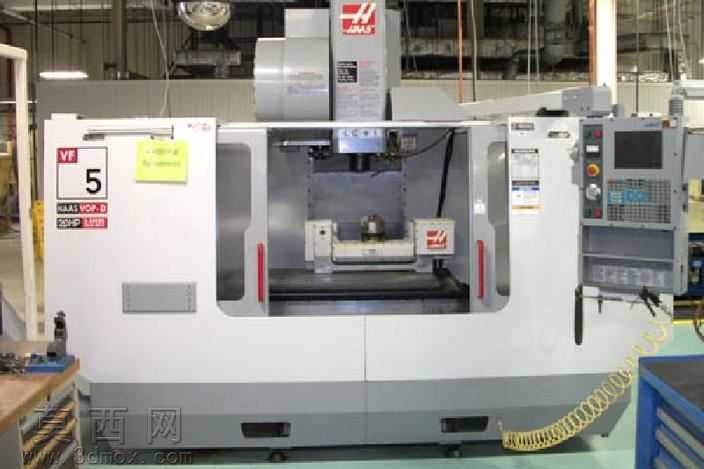

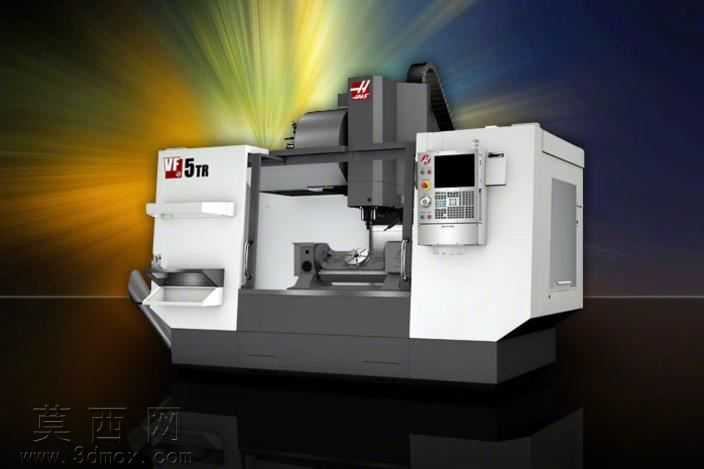

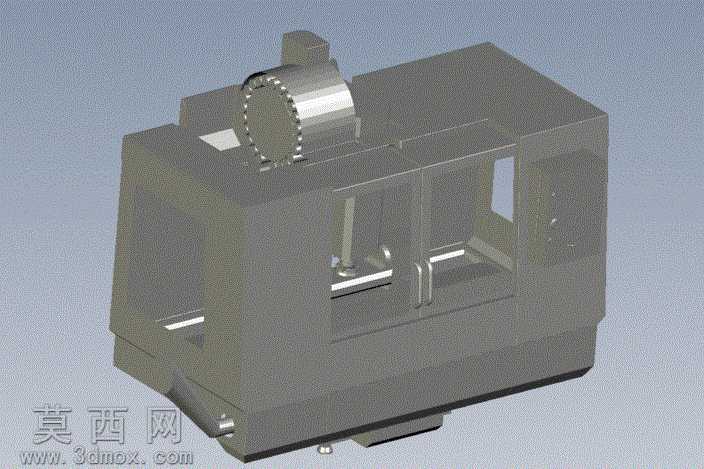

本作品为哈斯VF5TR五轴立式加工中心的高精度三维建模成果，建模过程严格参照设备真实工程参数与外观结构比例开展，首先通过多视角参考图校准设备整体轮廓尺寸，确定床身底座、立柱、主轴箱、回转工作台、操作面板、刀库等核心部件的空间位置与装配关系，确保整体比例与真实设备误差控制在极小范围内。建模阶段采用实体建模与曲面建模结合的方式，对床身等厚重结构件采用实体拉伸、布尔运算完成基础造型，还原铸件厚重的结构质感；对操作面板按键、主轴端面细节、刀库刀夹、防护门拉手等细小部件，通过曲面裁剪、倒角、阵列等操作还原精细结构，保证每个部件的结构特征都与真实设备一致。材质渲染阶段针对不同部件匹配对应材质属性：床身底座采用哑光铸铁材质，调整粗糙度参数还原铸件表面细微的颗粒质感；外防护钣金件采用白色哑光烤漆材质，添加细微的漆面反光效果还原真实机床外壳的视觉感受；操作面板的显示屏采用半透明玻璃材质，按键采用深色工程塑料材质，还原操作区的真实视觉效果；主轴部分采用金属亮面材质，突出金属加工部件的精密质感；透明防护门区域添加轻微的折射与反射效果，还原有机玻璃防护门的通透质感。灯光布置采用多光源组合方案，主光源从侧上方投射，模拟工业车间顶光效果，突出设备整体轮廓；辅助光源从侧面补光，弱化结构阴影，清晰展现侧面操作面板、刀库等区域的细节；背景添加渐变光效烘托设备主体，同时在设备底部添加柔和的反射阴影，提升整体渲染的真实感。结构设计上完整还原了五轴加工中心的运动结构逻辑，清晰展现X/Y/Z三轴直线运动轴与A/C轴回转工作台的装配关系，外防护的开合结构、排屑口位置、操作面板的安装角度都严格参照真实设备布局，可用于数控加工教学演示、车间布局仿真、设备展示动画制作等场景，建模过程中对结构的合理简化既保证了视觉还原度，也控制了模型整体面数，兼顾渲染效果与使用流畅度。
