MS08型液压马达鼓式制动器三维结构设计

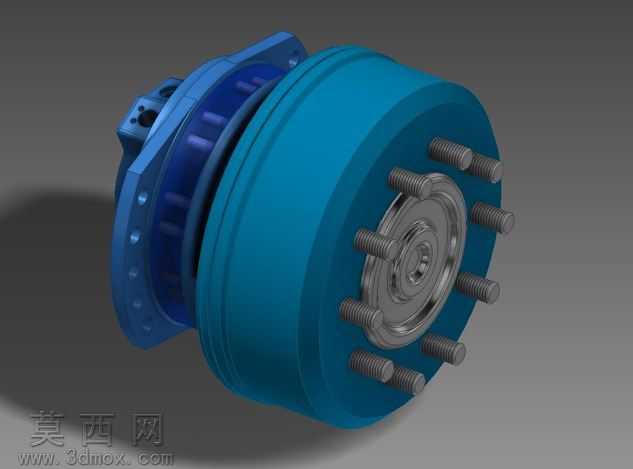

本作品为轮边集成式液压马达鼓式制动器三维建模成果，建模过程严格遵循液压行走元件的工程设计规范，首先基于液压马达与制动器集成布局的设计逻辑，先完成主体壳体的基础特征搭建：以回转特征构建蓝色主壳体的外轮廓与内部腔体，精准预留液压油道、轴承安装位、螺栓过孔的结构空间，壳体表面的安装凸台、密封槽、定位止口均通过拉伸、切除、阵列特征逐一还原，保证各配合面的尺寸公差符合液压元件的装配要求。中部的制动鼓部分采用多层回转结构设计，外层为摩擦副配合的圆柱工作面，内层设计有与马达输出端连接的花键啮合结构，周向均匀分布的轮毂螺栓通过圆周阵列特征完成排布，每个螺栓的螺纹段、光杆段、头部定位台均做了细节还原，螺栓与轮毂安装孔的配合间隙按照实际装配要求设定，还原真实的轮边连接结构。左侧的液压端盖部分，还原了液压油口、制动活塞腔、复位弹簧安装位的内部结构，端盖与主壳体连接的周向螺栓孔做了等距阵列处理，端盖表面的铸造圆角、工艺倒角均按照实际加工工艺添加，避免出现尖锐直角的非工程化设计。材质渲染阶段，主壳体赋予工程蓝色涂装的金属材质，调整材质粗糙度模拟铸件表面的哑光质感，轮毂螺栓、中心轴端部分赋予不锈钢金属材质，调高反射参数呈现机加工金属的光亮质感，摩擦工作面赋予铸铁材质的深灰哑光效果，区分不同部件的材质属性。结构设计上采用液压马达与鼓式制动器集成的轮边布局，将制动功能直接集成在液压马达输出端，省去额外的传动连接结构，能够有效缩小行走机构的整体体积，制动鼓与马达输出轴同轴布置，保证制动时的受力均匀，周向排布的螺栓能够均匀传递轮边载荷，端盖的密封结构设计能够避免液压油泄漏与外部粉尘侵入，适配工程机械行走机构的恶劣工况需求。建模过程中对所有活动部件的运动间隙做了校验，确保制动活塞的行程空间、输出轴的转动空间无干涉，各密封位的尺寸符合液压元件的密封标准，整体模型完整还原了该款液压马达制动器的全部结构细节，可用于工程机械行走系统的结构展示、装配模拟与工程参考。
