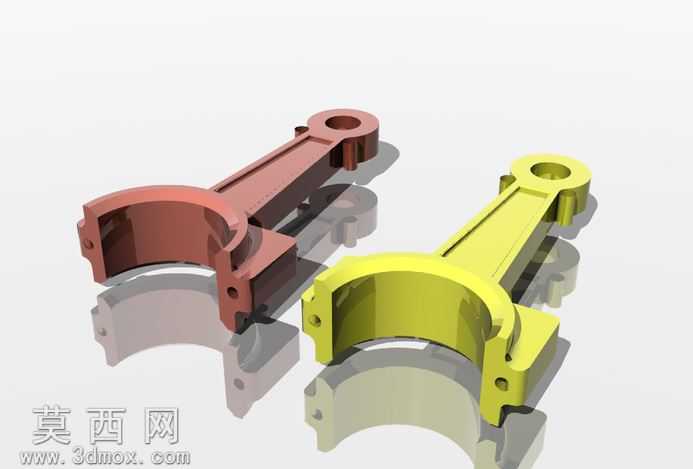

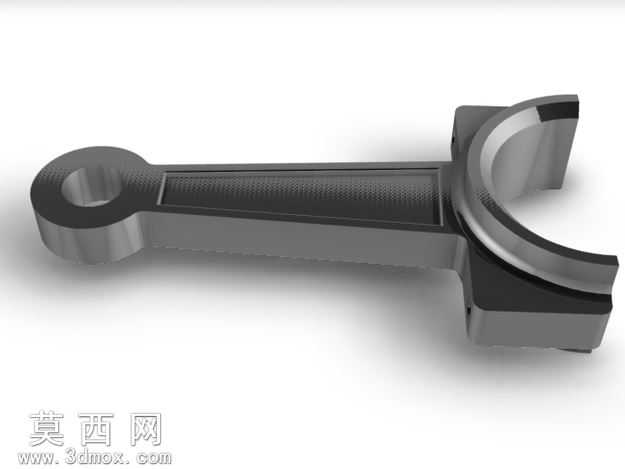

本作品为发动机连杆的三维数字化设计模型,建模阶段采用参数化特征建模思路,首先基于连杆的实际工况尺寸完成整体轮廓的草绘约束,精准控制小头孔内径、大头孔内径、杆身长度、中心距等核心尺寸参数,保证各尺寸间的公差配合关系符合内燃机零部件的设计规范。建模过程中先构建杆身的工字形截面特征,该截面设计可在保证结构强度的前提下有效降低部件自重,减少往复运动过程中的惯性载荷,通过拉伸、拔模、倒圆角等特征操作完成杆身主体的构建,对杆身与大小头的过渡区域做了平滑圆弧处理,避免应力集中问题的出现。小头端采用整体环形结构设计,预留了衬套安装的配合面,建模时严格控制内孔的圆柱度与表面粗糙度参数对应的几何特征,大头端采用分体式斜切口结构,设计了螺栓连接的定位凸台与安装孔位,可实现与曲轴轴颈的便捷装配,切口处的定位止口特征做了精准的尺寸约束,保证装配后的同轴度要求。材质渲染阶段选用了高强度合金钢的材质表现,赋予模型均匀的金属蓝色哑光质感,清晰呈现各部位的结构轮廓与棱边过渡,无多余的纹理贴图干扰结构展示,渲染视角选择斜向等轴测视角,可同时观察到小头孔、杆身截面、大头开口结构以及侧面的加强筋与安装孔特征,完整展现连杆的整体形态。设计过程中充分考虑了连杆的实际受力特性,对杆身的壁厚、大小头的加强区域做了符合力学性能的结构优化,各连接部位的圆角半径均按照机械设计标准取值,既满足零部件的加工工艺要求,也保证了模型可直接用于后续的有限元受力分析、运动仿真以及工程图纸的导出,整体模型几何特征完整,无破面、重叠面等建模缺陷,各特征的参数化关联完整,可通过修改核心尺寸参数快速适配不同排量发动机的连杆设计需求,清晰还原了内燃机核心传动部件的结构特点与设计逻辑。
