钢带式滤清器拆装扳手结构设计

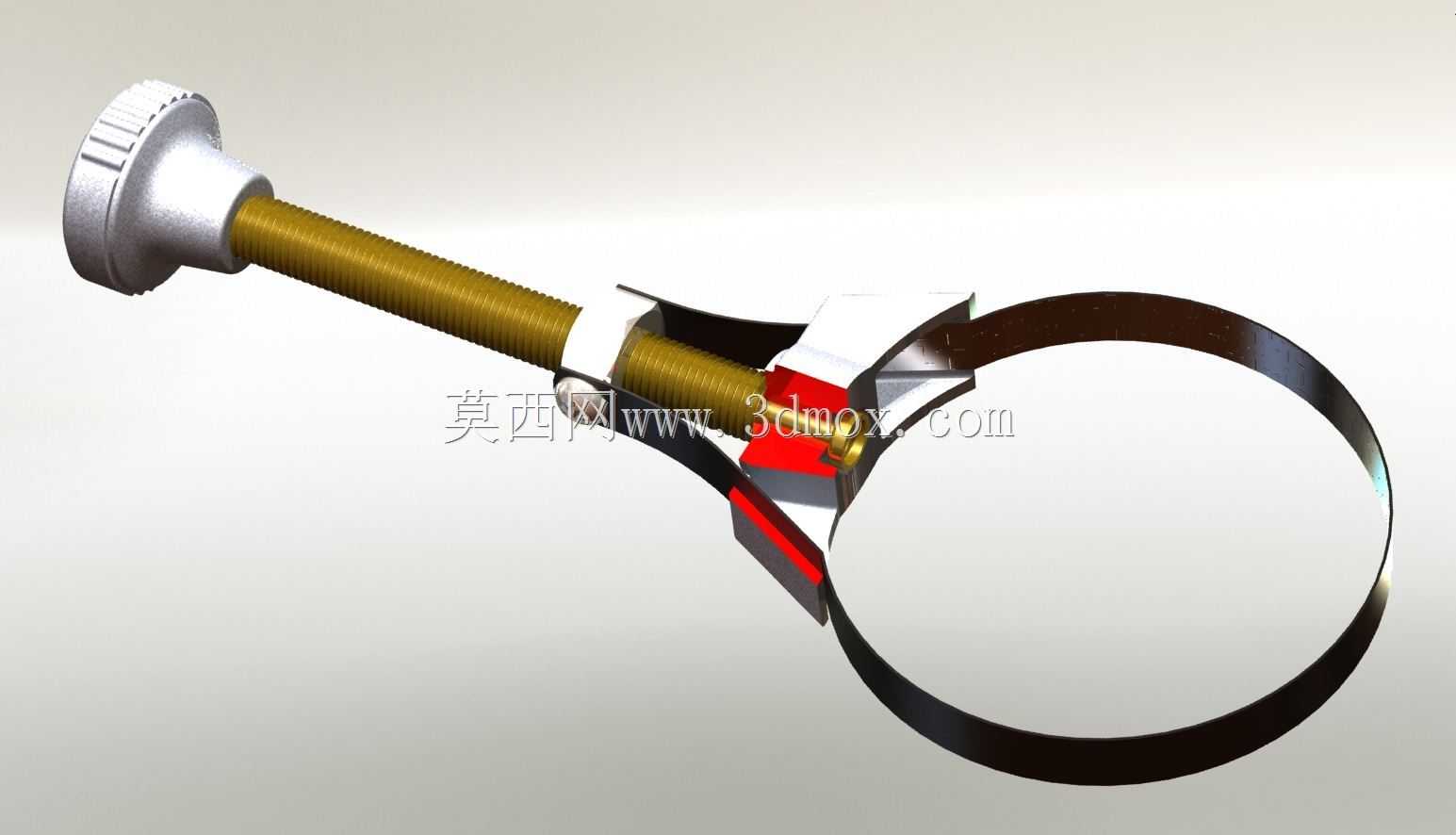

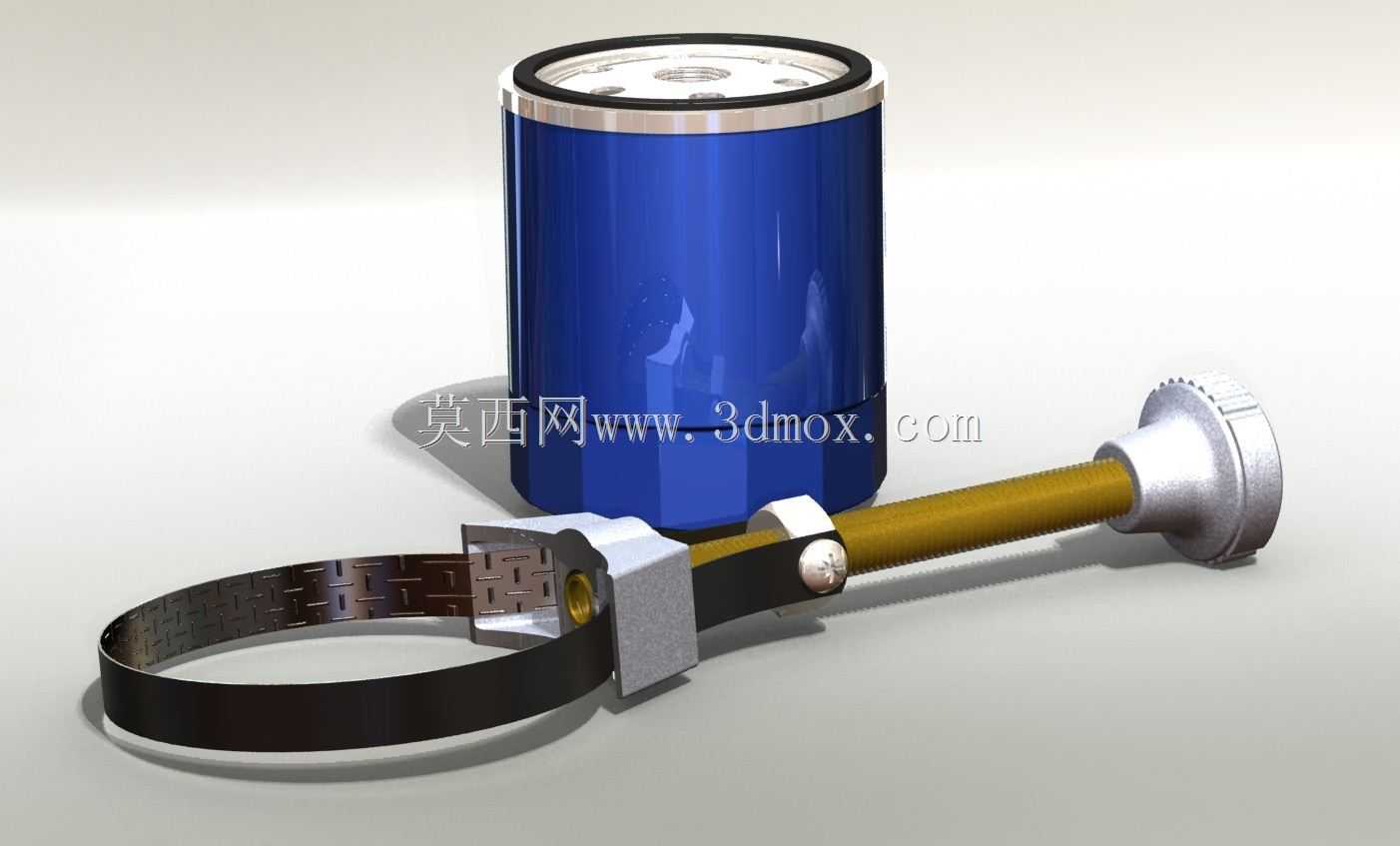

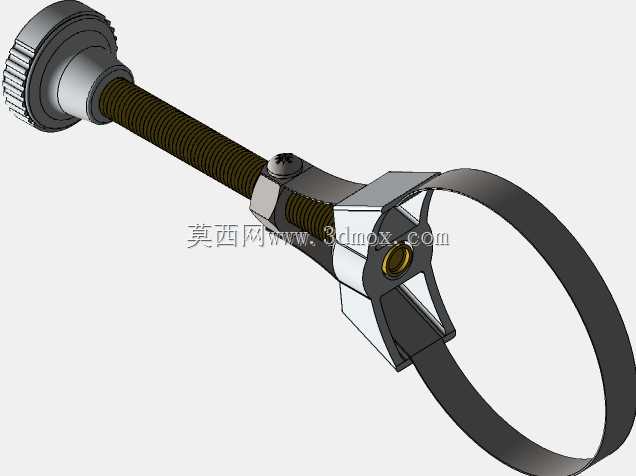

　　在商用车维保、小型动力设备检修、工程机械日常养护场景中，旋装式机油滤清器、燃油滤清器的拆装一直是一线维保人员高频接触的操作环节，这类滤清器外壳多为薄壁冲压金属件，表面做喷塑或烤漆处理，安装时要求密封面贴合后再拧紧3/4圈，拆卸时因长期受油污侵蚀、温度交变影响，外壳与底座螺纹副往往存在粘连，徒手施力根本无法拧动，若使用螺丝刀撬、管钳硬夹的方式，极易造成外壳变形破裂，内部残留的机油或燃油洒落污染作业面，甚至可能损伤底座的螺纹接口，带来额外的维修成本。这款钢带式滤清器扳手就是针对这类作业痛点开发的手动拆装工具，整体采用抱箍式施力结构，核心受力部件为环绕滤清器外壳的高碳钢钢带，钢带表面做发黑防锈处理，厚度控制在1.2mm，宽度18mm，内侧冲压有连续的防滑齿纹，齿高0.8mm，齿距2mm，抱紧时齿纹可以嵌入滤清器外壳的喷塑层表层，不会出现施力打滑的问题，同时钢带的柔性特质可以自适应一定尺寸范围内的滤清器外径，适配直径从65mm到110mm的常规旋装式滤清器，覆盖市面上绝大多数乘用车、小型工程机械、农用机械的机油滤、燃油滤规格。施力端采用T型转压结构，旋转手柄为冷拉圆钢表面做镀彩锌处理，直径14mm，长度180mm，手柄末端滚压有网纹防滑结构，即使手上沾有机油也能稳定握持施力；螺杆传动副采用Tr12×3梯形螺纹，具备自锁特性，抱紧滤清器后不会因为施力过程中的震动出现钢带松脱，螺杆前端的压块采用锌合金压铸成型，与钢带接触的面做圆弧过渡处理，

　　避免钢带反复弯折出现应力集中断裂，压块上的固定铆钉采用304不锈钢材质，防止长期接触油污出现锈蚀卡滞。从结构设计逻辑来看，这款扳手没有采用传统帽式扳手的固定尺寸套筒结构，规避了帽式扳手需要对应不同滤清器型号配备多个套筒的弊端，单把工具即可覆盖多数常用滤清器规格，降低维保人员的工具携带负担；同时钢带的环抱施力方式是沿滤清器圆周方向均匀施加抱紧力，不会像钳式扳手那样在外壳局部形成集中应力，有效避免薄壁滤清器外壳被夹变形的问题，即使是已经出现轻微锈蚀的旧滤清器，也能稳定传递扭矩完成拆装。在实际作业的安装边界上，这款扳手的钢带最小闭合直径为60mm，最大张开直径为120mm，操作时需要保证滤清器轴向露出底座的高度不小于25mm，

　　给钢带留出足够的环抱贴合空间，对于安装位置局促、周围有管路或线束遮挡的机型，只要能留出钢带环绕的操作间隙，就可以完成作业，相比固定式的套筒扳手，对作业空间的要求更低。施力时的扭矩传递路径为：操作人员在手柄处施加旋转力矩，通过梯形螺纹副转化为钢带的径向抱紧力，当抱紧力足够大时，钢带与滤清器外壳之间的静摩擦力大于螺纹副的粘连阻力，继续扳动手柄即可带动滤清器旋转，完成拆卸或安装动作，整个施力过程中力的传递没有冗余环节，机械效率可达85%以上，相比普通链式扳手，钢带与滤清器的接触面积更大，单位面积压强更小，不会对外壳表面造成明显的压痕损伤。针对长期使用的损耗问题，这款扳手的钢带采用可更换设计，当钢带齿纹磨损到防滑能力下降时，

　　只需拆下固定铆钉即可更换新钢带，无需更换整个工具，进一步降低使用成本；所有金属部件都做了对应的表面防腐处理，能够适应维保车间内油污多、湿度大的作业环境，不会因为短期使用就出现锈蚀卡滞的问题。在三维建模过程中，需要重点关注钢带的柔性弯折特性模拟，在装配体中要验证钢带在最小、最大直径两个极限位置时，与压块、螺杆端头的配合间隙，避免出现运动干涉；梯形螺纹副的配合公差要按照7H/7e的精度设置，保证转动顺畅的同时不会出现过大的旷量，手柄与螺杆的连接采用过盈配合加横销固定的方式，要验证大扭矩施力时的连接强度，防止手柄与螺杆之间出现打滑。从实际使用反馈来看，这类钢带式扳手在小型汽修门店、户外工程机械维保、农用机械检修场景中适用性极强，不需要额外配备动力源，纯手动操作即可完成作业，整体重量控制在420g左右，放在工具包内携带不会造成明显的负重，相比重型的滤清器拆装工具，更适合上门维保、野外应急检修的使用场景。
