带切割器座的办公封箱透明胶带结构

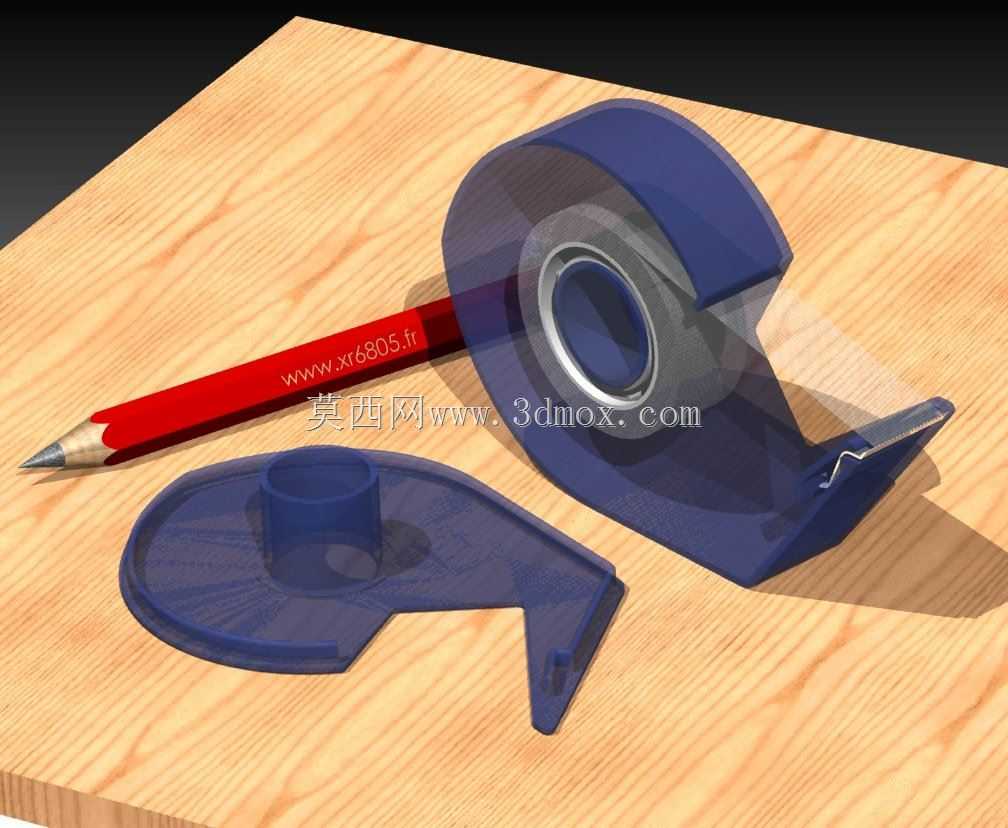

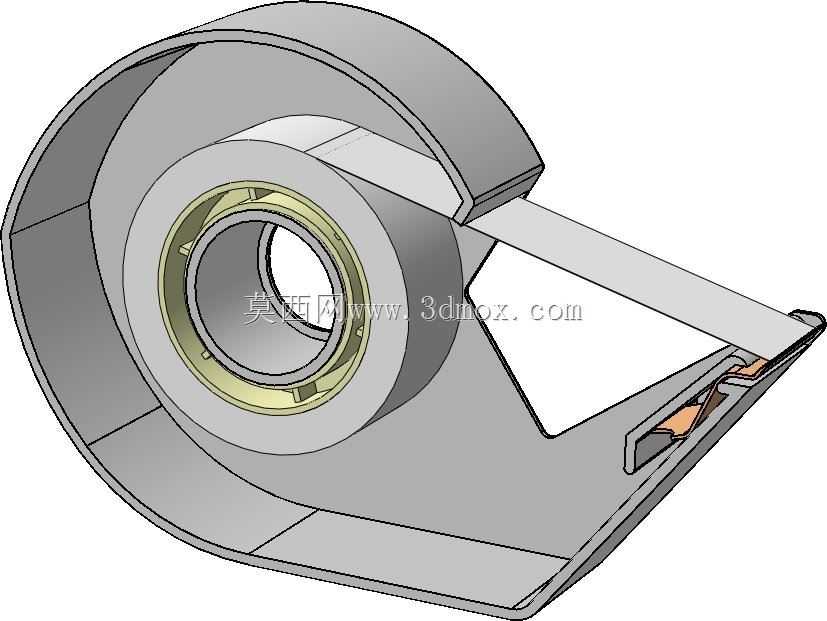

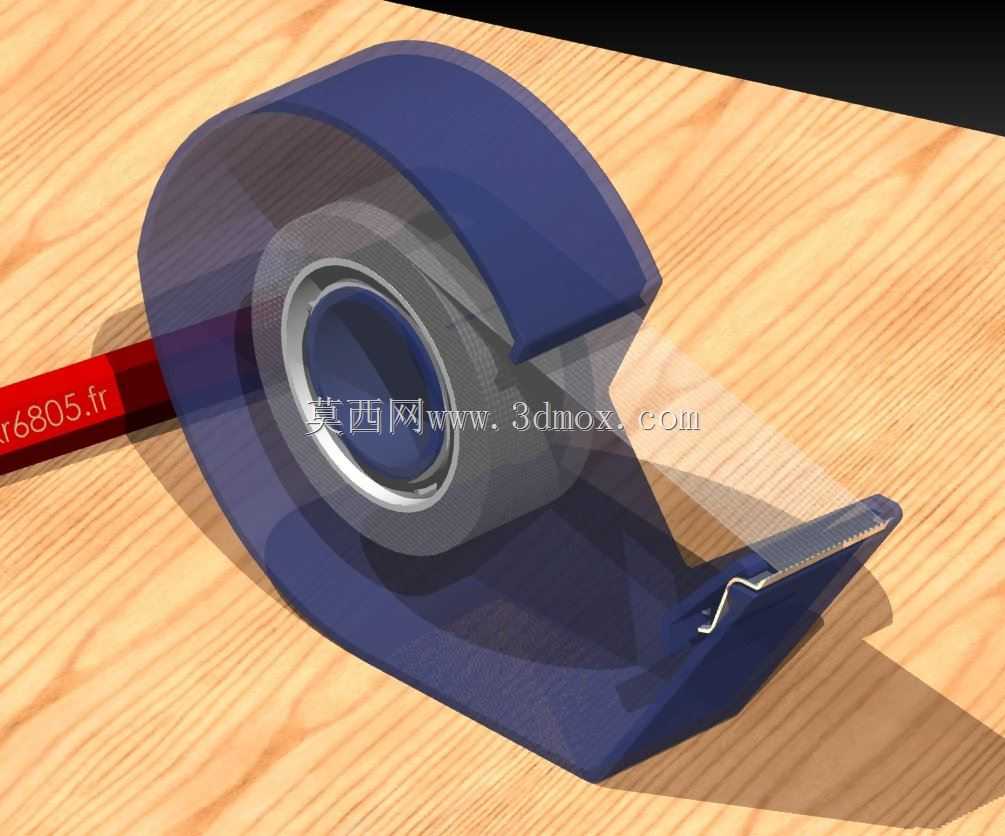

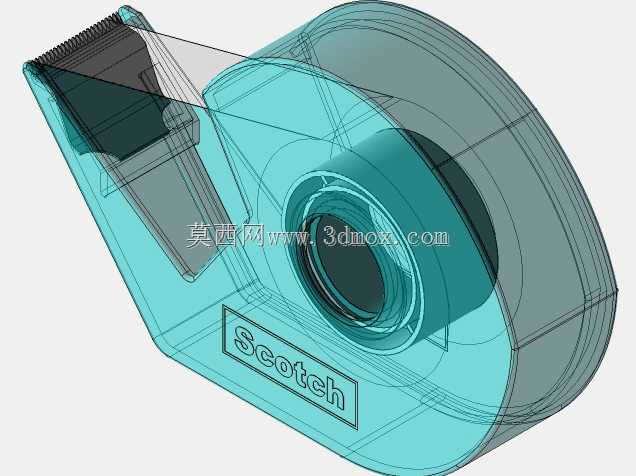

日常办公、仓储打包场景里，这类带一体式切割座的透明胶带是高频使用的耗材配套结构，很多人建模时容易忽略实际使用中的人机交互细节，做出来的结构要么装不上常规市售胶带卷，要么切割齿的角度不对撕不断胶带，要么使用时胶带容易松脱跑偏。做这个结构的时候，我最先敲定的是内圈支撑轴的尺寸，常规市售18mm宽、60mm外径的透明胶带卷，内纸筒的内径是25mm，支撑轴做24.8mm的外径，留0.2mm的间隙，既能保证胶带卷转动顺畅，不会卡滞，也不会因为间隙太大导致胶带卷晃动偏移，支撑轴的长度做20mm，比胶带宽度多2mm，两端做1mm的限位凸缘，防止胶带卷从轴上滑脱。接下来是胶带座的外壳曲面，我没有做生硬的直角转折，而是顺着胶带卷的外圆弧做包覆式的曲面，曲面和胶带卷外圆留3mm的间隙，避免外壳摩擦胶带表面导致转不动，外壳的厚度做2mm，兼顾结构强度和用料成本，手持的位置做了内凹的弧面，贴合手指握持的弧度，长时间打包使用也不会硌手。最关键的是前端的金属切割齿结构，齿的倾斜角度我反复调整了三次，最终定在15度的前倾角度，齿尖做0.1mm的圆角，太锋利容易划手，太钝又切不断胶带，齿的间距做2mm，每个齿的高度1.5mm，保证撕胶带的时候能均匀受力，一扯就断，不会出现胶带拉变形还撕不开的情况。建模的时候我先在SolidWorks里画内圈支撑轴的草图，拉伸凸台做出轴体和两端限位凸缘，接着以前视基准面为基础，画出胶带座外壳的轮廓样条曲线，包覆住胶带卷的外轮廓，拉伸成实体后抽壳2mm，再做出手持位置的内凹弧面，用圆角命令把所有锐边倒R0.5的圆角，避免使用时划伤手。之后单独做切割齿的钣金件，先画单个齿的轮廓，线性阵列成整排切割齿，再折弯出和胶带座前端贴合的安装面，用装配约束把切割齿固定在胶带座前端的安装位，最后做胶带本身的结构，先画环形的胶带卷实体，再做出拉出的胶带段，给胶带段加薄壳特征模拟胶带的薄度，把拉出的胶带端头搭在切割齿位置，还原实际使用时的状态。整个结构的安装边界要注意，胶带座整体的长宽高控制在120mm*65mm*40mm，放在办公桌面不会占太多空间，支撑轴的同轴度公差控制在0.1mm以内，保证胶带卷转动时没有偏心晃动，切割齿的安装面和胶带拉出方向的夹角要精准，不然撕胶带的时候会出现胶带粘在齿上的问题。实际使用中这个结构能适配绝大多数常规规格的透明胶带卷，不管是办公粘文件，还是仓储打包封小纸箱，单手握持就能完成拉胶带、切断的操作，不用额外找剪刀，效率提升很明显，建模的时候还要注意胶带的材质表现，半透明的胶带材质要调整好透明度和折射率，还原真实胶带的通透质感，金属切割齿要加金属粗糙度的设置，外壳的塑料材质也要调整合适的哑光质感，让整个模型的渲染效果更贴近实物。
